מייבש מיטה נוזלית / גרנולטור / ציפוי

מבוא למייבש מיטה נוזלית וגרנולטור וציפוי

מכונת ציפוי גרנול רב תכליתית FLP מורכבת מא מייבש נוזלי - גרגיר נוזלי - גרנולטור תרסיס עליון - ציפוי ריסוס תחתון - פונקציית ייבוש וכו' מתאים לגרנולציה של תרופות, מוצרי מזון, מוצרי בריאות ותעשיות כימיות. כגון גרגירי פוליפנולים של תה, אומפרזול בשחרור איטי, גרגירי קפסולה סינית מסורתית, ציפוי לגרגרי קפסולות הקלה בקור, ציפוי חסין לחות ברפואה סינית מסורתית, גרגיר וציפוי אנטיביוטי, וכו'. Spheronizer צנטריפוגלי מחובר לעתים קרובות עם ציפוי מייבש המיטה הנוזלית כדי לצפות את הכדור.

מייבש מיטה נוזלית ופונקציית ייבוש גרנולטור וציפוי

ניתן להשתמש במייבש מיטה נוזלית ובגרנולטור וציפוי לייבוש האבקה הרטובה או הגרגירים.

ציפוי ספריי תחתון

כאשר האוויר החם עובר דרך הצלחת התחתונה של המיכל ועמודת המחיצה, הוא יפיק את אפקט הסיפון. הכדורים ייפלו למטה ואז יישאבו בחזרה לעמוד המחיצה, בעוד אקדח הריסוס התחתון ירסס את קלסר הציפוי כלפי מעלה כדי להשיג את מטרת הציפוי.

ציפוי אבקת ספריי צד/ציפוי סרט

ספריי הצד עדיף לציפוי עם תכולת מוצקה גבוהה. הליבות (הזרעים) מונחות על דיסק הפטיפון ואוויר חם מועף כלפי מעלה בין דיסק הפטיפון לאזור הגרנולציה. תמיסת הציפוי מותזת על הליבות המתגלגלות דרך המשאבה ואקדח הריסוס. התהליך כולל ציפוי וייבוש בו זמנית של הליבות, הפעולות החוזרות ונשנות משיגות את עובי הציפוי הרצוי או גודל הגרגיר. ציפוי אבקה מושג על ידי טעינת אבקה וספריי קלסר בו זמנית.

מייבש מיטה נוזלית גרנולטור ציפוי וידאו

ציפוי גרגירי תרסיס למיטה נוזלית תיאור

אוויר מחומם ומטוהר זורם לתוך העמוד על ידי מאוורר יניקה, הכדור או האבקה יהיו במצב נוזלי אחיד בתוך העמוד, השתמשו בסט אחד של שקיות סינון למניעת דליפת אבקה, וזרקו את המים המאודים למטרות ייבוש. אם מוסיפים אקדח ריסוס אחד נוסף ניתן לרסס את הקלסר או החומר הפעיל כלפי מטה לתוך אבקת הנוזל האחידה, בכל פעם שהאבקה המשולבת בגרגירים תתייבש כדי לקבל את תכולת הלחות הנדרשת.

גרנולטור ספריי טופ

גרגיר התרסיס העליון (הפונקציה זהה ל- גרנולטור מיטה נוזלית ) אוגר חלקיקים עדינים יותר לגרגירים גדולים יותר וזורמים חופשי בתהליך של סיר אחד. המרכיבים מעורבבים ומחוממים מראש על ידי זרימה כלפי מעלה של אוויר מחומם. גרנולציה מתרחשת על ידי ריסוס נוזל לתוך האבקה המנוזלת. הגרגירים מיובשים לאחר מכן באוויר מחומם. ניתן להשתמש בגרגרי ריסוס עליון גם לציפוי תרסיס עליון, שכבות מנוזלים, ומיד. תכונות מיוחדות כוללות מבחר מפיצי אוויר ועיבוד סיר אחד.

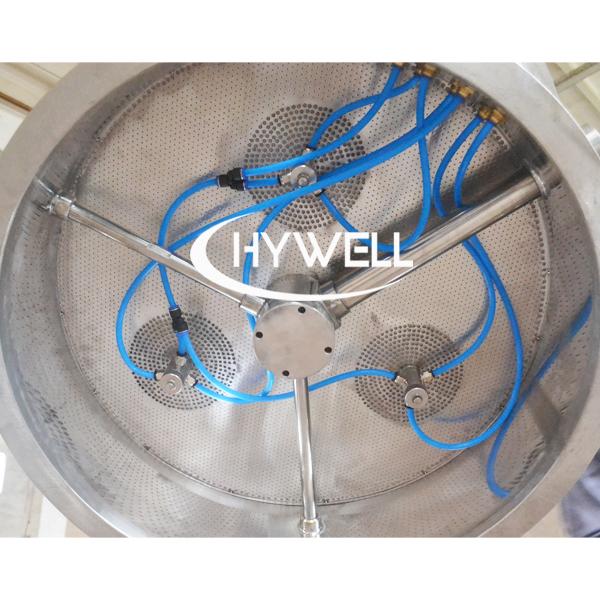

ציפוי ספריי תחתון

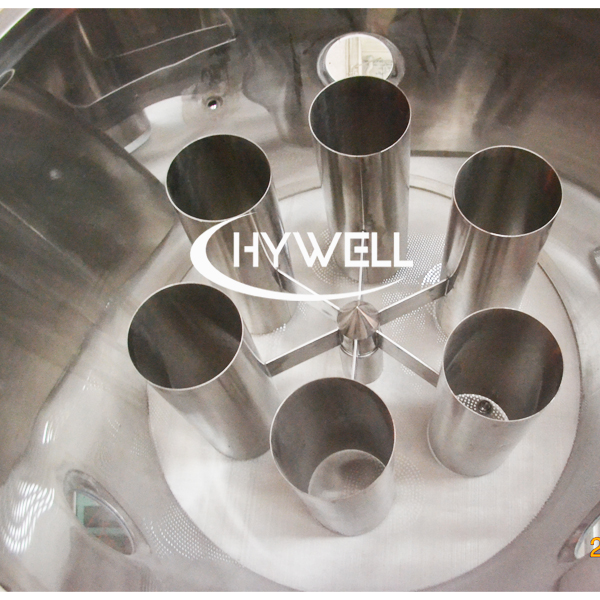

כאשר האוויר החם עובר דרך הצלחת התחתונה של המיכל ועמודת המחיצה, הוא יפיק את אפקט הסיפון. הכדורים ייפלו למטה ואז יישאבו בחזרה לעמוד המחיצה, בעוד אקדח הריסוס התחתון ירסס את קלסר הציפוי כלפי מעלה כדי להשיג את מטרת הציפוי.

ייבוש של גרגירי תרסיס של מיטה נוזלית: אוויר חם נשף דרך מפיץ מחורר כדי לייבש במהירות ובעדינות את התכשיר עד שמגיעים לתכולת הלחות הנותרת הנדרשת. הלחות המתאדה מהמוצר מותשת עם האוויר המתייבש. תכונות מיוחדות כוללות מבחר מפיצי אוויר וזמני עיבוד קצרים.

סוג ספריי צד

מניחים את הליבות על הפטיפון. אוויר חם מועף כלפי מעלה בין הפטיפון לאזור הגרנולציה. האוויר גורם לליבות להתגלגל, תמיסת הקלסר מותזת על הליבות הגלגול דרך המשאבה ואקדח ההתזה, מצפים ומתייבשים בו זמנית. אם יש צורך בציפוי אבקה, אבקת הנפח הקבוע תרוסס במקביל לתמיסה שתציף את האבקה על הליבות כדי לייצר גלולה ולקבל מטרות ציפוי וייבוש.

פעולה בטיחותית

עם מערכות מיטה נוזלית, בטיחות תמיד חייבת להיחשב בעדיפות הגבוהה ביותר. בשל המטען הסטטי של המוצר, קיים תמיד הסיכון של סביבה נפיצה בתוך תא המיטה הנוזלית. הסיכון הבטיחותי מוגבר כאשר משתמשים בממיסים כפתרון המחייב. מכונות Hywell מתכננות מיטות נוזליות ללחץ יתר והמצב הנפיץ (המכונה נכון 'התפרקות') נמצא בתוך תא המיטה הנוזלית. מכונות Hywell מציעות גם עיצוב מאוורר, המכוון בבטחה את מצב לחץ היתר למקום פתוח ובטוח.

מבני ציפוי גרנול מיטה נוזלית

1. מערכת כניסת אוויר

מערכת האוויר הנכנסת של מצוף גרגירי מיטה נוזלית (ציפוי וייבוש) מורכבת ממסנן ראשוני, מסנן ביניים, מסנן יעילות גבוהה בטמפרטורה גבוהה (H13), ומחמם עם בקרת טמפרטורה מדויקת. זרימת האוויר בכניסה, המהירות והלחץ משתנים וניתנים לשליטה. עבור המחמם של גרגיר מיטה נוזלית, ציפוי מיטה נוזלית יכול להיות רדיאטור קיטור או דוד חשמלי.

2. מבנה גוף ראשי

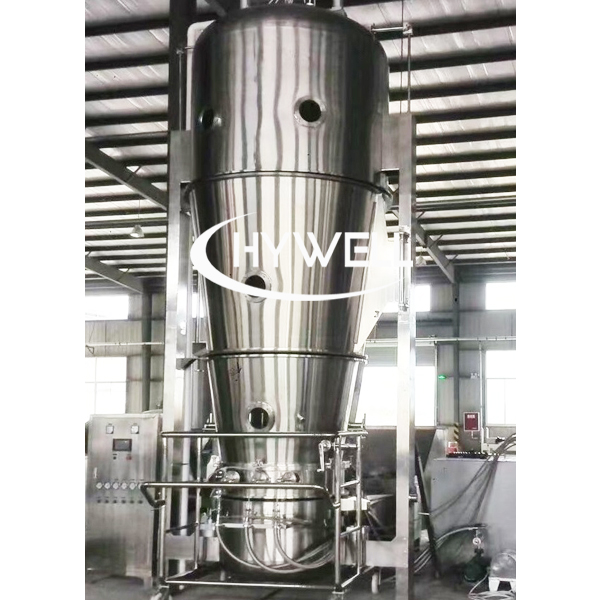

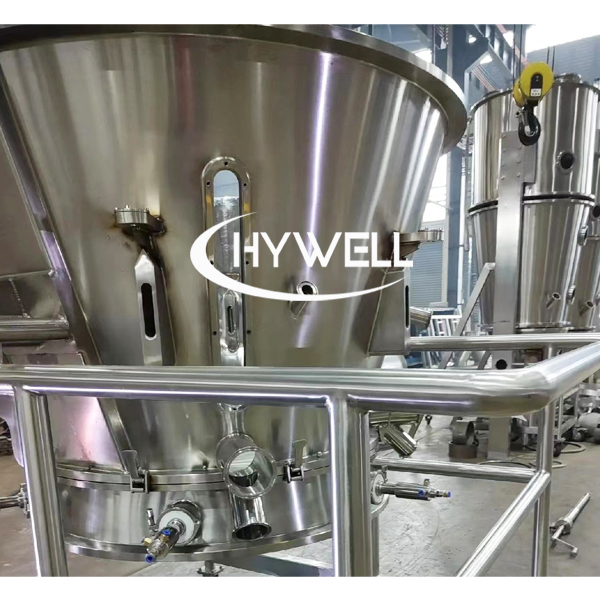

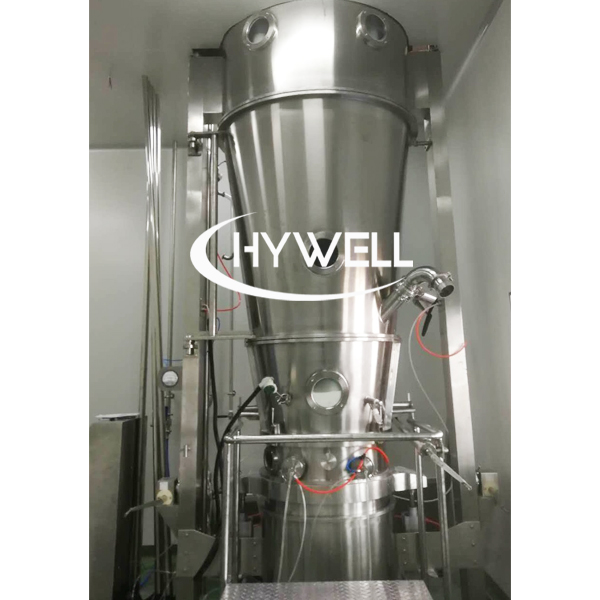

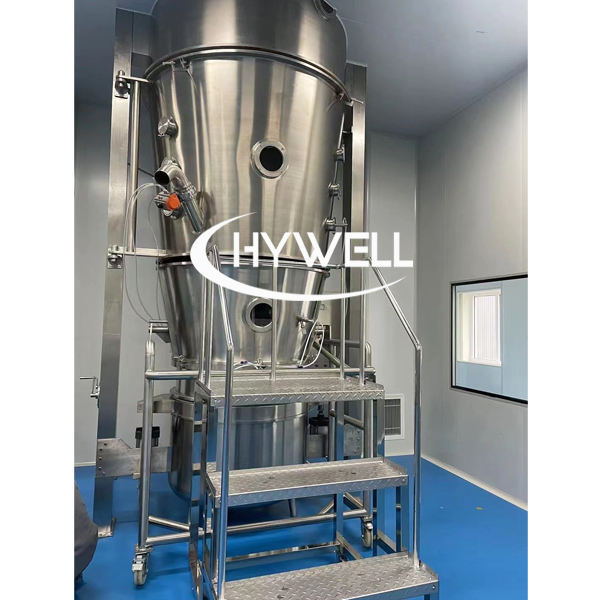

מבנה הגוף העיקרי של ציפוי המיטה הנוזלת מורכב מקערה תחתונה, קערת מוצר ניתנת להזזה עם עגלה של גרגיר, קערת מוצר ניתנת להזזה עם עגלה של ציפוי, תא נוזלי, ותא הרחבה/מסנן. הקערה התחתונה, מיכל המוצר והתא המנוזל הם אטמי סיליקון מתנפחים אטומים עם חיישן בדיקת אוויר דחוס כדי להבטיח אטימה אמינה.

3. מסנן מוצר של ציפוי אבקת מיטה נוזלית

מסנן השקיות בעל המבנה הכפול בשני חלקים (למקרה בקשה, מסנן נירוסטה זמין) הוא אטם סיליקון מתנפח חתום בין המשטחים הפנימיים של תא ההרחבה עם חיישן בדיקת אוויר דחוס כדי להבטיח איטום אמין או תיקון שקית בד בתא האמצעי כדי להחליף את אטם האטם המתנפח.

מפרטי ציפוי גרגיר למייבש מיטה נוזלית

מִפרָט		10	15	20	30	45	60	90	120
דיאטה של ​​מיכל	מ'מ	700	800	900	1000	1100	1200	1400	1500
יְכוֹלֶת	ק'ג/אצווה	2.5-10	3-15	5-20	7.5-30	10-45	15-60	20-90	30-120
כוח מאוורר	ק'ו	5.5	7.5	7.5	7.5	11	15	18.5	22
לחץ קיטור	Mpa	0.4-0.6
צריכת קיטור	ק'ג/שעה	35	42	47	60	140	160	180	240
לחץ אוויר מדחס	Mpa	0.6
צריכת אוויר מדחס	מ'ק לדקה	0.6	0.6	0.6	0.9	0.9	1.1	1.3	1.5
רַעַשׁ	dB	לא יותר מ-75dB מופרדים מהמאוורר
טמפרטורת עבודה (C)	טמפרטורה רגילה -100 ℃ （  התאמה ）
גודל התקנה	אנא עיין בציור התקנה למידע מפורט
1. מכונות Hywell שומרת לעצמה את הזכות לעיצוב ללא הודעה מוקדמת 2. כל המפרטים של ציפוי גרגיר מייבש מיטה נוזלית מדויקים ככל שניתן באופן סביר, אך הם אינם מחייבים.

עקרון העבודה של מייבש/גרגיר/ציף מיטה נוזלית

עקרון העבודה של מייבש המיטה הנוזלית/גרנולטור/ציפוי סובב סביב הרעיון של נוזליזציה. הציוד פועל על ידי העברת זרם של אוויר או גז מחומם דרך לוח מחורר או מפיץ הממוקם בתחתית החדר. כשהאוויר זורם כלפי מעלה, הוא גורם לחלקיקים המוצקים בתוך המיטה להיות תלויים ולהפגין תכונות דמויות נוזל. נוזל זה יוצר אפקט רותח, שבו החלקיקים נעים ומסתובבים בחופשיות, מה שמקל על העברת חום ומסה יעילה.

במהלך תהליך הייבוש, הלחות הקיימת בחומר מתאדה כאשר האוויר החם בא במגע עם החלקיקים הרטובים. התנועה המתמשכת והתסיסה של החלקיקים מבטיחים ייבוש אחיד בכל המיטה. בתהליכי הגרנולציה והציפוי, המיטה הנוזלת מאפשרת פיזור שווה של תמיסות קלסר או חומרי ציפוי על החלקיקים, וכתוצאה מכך צמיחה או שקיעת ציפוי אחידה ומבוקרת.

תהליך גרנולציה במייבש מיטה נוזלית/גרנולטור/ציף

גרנולציה מתייחסת לתהליך של יצירת אגרטלים או גרגירים מאבקות עדינות או חלקיקים. מייבש/גרגיר/ציף מיטה נוזלית מספק סביבה יעילה ומבוקרת לגרנולציה. התהליך כולל בדרך כלל שלושה שלבים: הרטבה, גרעין וצמיחה.

בשלב ההרטבה, מרוססת תמיסת קוסר נוזלית על החלקיקים המנוזלים, מעודדת הידבקות ואחיזות. שלב זה מבטיח שהחלקיקים מצופים בחומר הקושר באופן שווה, מה שמשפר את תכונות הקישור שלהם.

בשלב הבא, בשלב הגרעין, החלקיקים הרטובים מתחילים ליצור גרעינים קטנים או גרגירי זרעים. גרעינים אלה משמשים כבסיס לצמיחה נוספת של גרגירים. תמיסת המקשר, יחד עם החלקיקים, יוצרים גשרים בין הגרעינים, ויוצרים קשרים חזקים יותר.

לבסוף, בשלב הגידול, מרוססת תמיסת קלסר נוספת על המיטה המנוזלת, המאפשרת לגרגירים לגדול בגודלם. התוספת המבוקרת של הקלסר מבטיחה צמיחה אחידה ומונעת הרטבת יתר או צבירה מוגזמת.

תהליך ציפוי במייבש מיטה נוזלית/גרנולטור/ציפוי

הציפוי הוא תהליך חיוני המשמש בתעשיות שונות כדי לספק שכבת הגנה או פונקציונלית על פני השטח של חלקיקים או מוצרים. מייבש מיטה נוזלית/גרנולטור/ציף מציע מנגנון ציפוי יעיל ומדויק.

תהליך הציפוי מתחיל בהוזלת החלקיקים במיטה. לאחר מכן מרוססת תמיסה המכילה את חומר הציפוי על החלקיקים הנוזליים, ומבטיחה כיסוי אחיד. החלקיקים נעים ומסתובבים בתוך המיטה הנוזלת, ומאפשרים לחומר הציפוי להיצמד באופן שווה.

סביבת המיטה הנוזלת מקדמת את הייבוש והריפוי של חומר הציפוי, וכתוצאה מכך שכבת ציפוי מוצקה ועמידה. ניתן ליישם שכבות מרובות של ציפוי על ידי חזרה על תהליך הריסוס, מה שמוביל להגנה משופרת, תכונות שחרור מבוקרות או מאפייני פני שטח משתנים של החלקיקים או המוצרים המצופים.

חומר בנייה לציפוי מיטה נוזלית

Hywell Machinery מסוגלת להציע מייבש/גרגיר/ציף מיטה נוזלית מסדרת FLP שלנו עם חלקי מגע שייבנו ב-SS304, SS316L, טיטניום, נירוסטה דופלקס וכו'. עבור מערכת הבקרה של ציפוי מיטה נוזלית, למכונות של Hywell יש אפשרויות בחירה בלחצן לחיצה, PLC+HMI, וכן הלאה, ועבור המותג העיקרי של המיקסר החשמלי המפורסם, כמו רכיבי המיקסר העיקריים כמו גרנול ABB, סימנס או שניידר, או אחרים.

מייבש מיטה נוזלית גרנולטור ציפוי יתרונות

למייבש/גרנולטור/ציף מסדרת מכונות Hywell FLP היו היתרונות הבאים על פני פתרונות קונבנציונליים.

1. מצב ניעור מסנן שקיות של ציפוי מיטה נוזלית: ניעור כפול או סוג טיהור אוויר

2. חומר מגע של ציפוי מיטה נוזלית: SUS316L, משטח ליטוש פנימי Ra <0.4.

3. לקיחת דגימה באמצעות מכשיר דגימה, לנוחות הדגימה.

4. מסנן שקיות החומר עשוי מסיבי פוליאסטר וסיבי נירוסטה עם בד מוליכות חשמל אנטי סטטי.

5. רב תכליתי: מכונה אחת יכולה לבצע מספר פונקציות, ייבוש, גרגיר, ציפוי אבקה, ציפוי סרט גלולה וציפוי אנטרי גלולה.

6. פריקה מלאה וניקוי קל

7. משטחים פנימיים וחיצונים מלוטשים מאוד של החבית, ללא מוצא מת, חומרים קלים לפרוק, קל לנקות, ללא זיהום צולב.

8. נוזל ציפוי האבקה בעל מבנה סגור, ללא הצפת אבק כוח

9. מערכת כניסת אוויר מצוידת במסנן מקדים, מסנן אמצעי ו-HEPA 99.97% 0.3μ כדי להבטיח את ניקיון האוויר בכניסה.

10. תרסיס עליון: אקדח ריסוס עם ראש אחד מאומץ, דפוס ריסוס אחיד וגרגיר מהיר.

11. מייבש המיטה הנוזלית / גרנולטור / מצפים פועלים בצורה חלקה, ביצועים אמינים ותפעול קל.

12. הטעינה והפריקה מהירה, קלה ונקייה ועומדות בדרישות GMP.

13. למייבש המיטה הנוזלית/גרנולטורים/ציפוי יש את פתח שחרור הפיצוץ במכונה. ברגע שהפיצוץ קרה. המכונה תשחרר את הפיצוץ בחוץ באופן אוטומטי ובטוח, והיא תיצור תנאים בטוחים מאוד למפעיל.

14. עבור חומרי הטעינה, יש לו אפשרויות בחירה בנושא האכלה בוואקום, האכלה בהרמה, האכלה שלילית והאכלה ידנית ללקוחות.

15. מכונה זו מאמצת בקרה אוטומטית של PLC, כל הפעולות בהתאם לדרישות המשתמש כדי להגדיר את פרמטרי התהליך באופן אוטומטי, היא יכולה להדפיס את כל פרמטרי התהליך (אופציונלי), והרשומה המקורית נכונה ואמינה.

16. עבור מכונת ציפוי גרנול רב תכליתית מסדרת FLP, יש CIP לבחירת הלקוח (אופציונלי).

יישום ציפוי מיטה נוזלית:

מכונת ציפוי אבקת מיטה נוזלית נמצאת בשימוש נרחב בתעשיות התרופות, הכימיות, מוצרי המזון והאלקטרוניקה.

ספריי טופ

תרופות: לתרופות, ביו-פרמצבטיות, וגרנולציה או ייבוש של הרפואה הסינית.

מזון: מזון מיידי, אבקת מיץ, תיבול, תוסף מזון, גרגירה או ייבוש של חיידקי חומצת חלב.

ספריי תחתון וצד

 תרופות ומזון בריא לשחרור מבוקר של חומרים פעילים.

תכונות עיקריות שיש לקחת בחשבון

בעת בחירת מייבש/גרגיר/ציפוי מיטה נוזלית עבור היישום הספציפי שלך, יש לקחת בחשבון תכונות מפתח מסוימות:

1. בקרת זרימת אוויר

   הציוד צריך לספק שליטה מדויקת על זרימת האוויר, המאפשר נזילות אופטימלית ויעילות התהליך.

2. בקרת טמפרטורה

   היכולת להתאים ולשמור על הטמפרטורה הרצויה לאורך תהליך הייבוש, הגרנולציה או הציפוי חיונית לתוצאות עקביות.

3. מערכת ריסוס

   מערכות ריסוס שונות, כגון תרסיס עליון, ריסוס תחתון או ריסוס משיק, מציעות יתרונות מובהקים ליישומים ספציפיים. בחירת מערכת ההתזה המתאימה מבטיחה גרנולציה או ציפוי יעילים.

4. ניטור ובקרה של תהליכים

   מערכות בקרה וחיישנים מתקדמות מאפשרות ניטור והתאמה בזמן אמת של פרמטרי תהליך קריטיים, תוך הבטחת איכות המוצר ואופטימיזציה של התהליך.

5. קלות ניקוי ותחזוקה

   הציוד צריך להיות מתוכנן לניקוי קל, בדיקה ותחזוקה, תוך מזעור זמן השבתה

   ומקסום הפרודוקטיביות. חלקים נגישים ונשלפים, כמו גם ממשקים ידידותיים למשתמש, תורמים לקלות התחזוקה.

6. תכונות בטיחות

   המייבש/גרנולטור/ציפוי המיטה הנוזלית צריך להיות מצויד במנגנוני בטיחות למניעת התחממות יתר, לחץ יתר וסכנות פוטנציאליות אחרות. אלה עשויים לכלול חיישני טמפרטורה, שסתומי שחרור לחץ ואזעקות.

7. יכולת scale-up

   אם אתה צופה להגדיל את הייצור שלך בעתיד, חשוב לבחור במייבש/גרנולטור/ציפוי מיטה נוזלית המאפשרת הגדלה קלה מבלי לפגוע בביצועים וביעילות.

8. תאימות חומרים

   שקול את התאימות של הציוד עם החומרים שאתה תעבד. חומרים שונים עשויים לדרוש חומרי בנייה ספציפיים או טיפולי משטח כדי למנוע זיהום או תגובות כימיות.

מייבש מיטה נוזלית / גרנולטור / מצוף וידאו

פתרון בעיות נפוצות

בעוד שמערכות מייבש/גרגיר/ציפוי מיטות נוזליות אמינות, אתה עלול להיתקל בכמה בעיות נפוצות במהלך הפעולה. להלן מספר טיפים לפתרון בעיות:

1. ייבוש לא אחיד או גרנולציה

   בדוק את חלוקת זרימת האוויר והתאם במידת הצורך. הקפידו על יישור זרבובית ודפוס ריסוס נאותים לציפוי או גרגר אחיד.

2. הדבקה לקויה של ציפוי

   ודא את התאימות של חומר הציפוי לחלקיקים. התאם את קצב הריסוס ופרמטרי הייבוש כדי לייעל את הדבקת הציפוי.

3. עודף אבק או קנסות

   בדוק ונקה את שקיות המסנן או רכיבי סינון אחרים. כוונן את זרימת האוויר כדי למנוע סחיטה מוגזמת של קנסות.

4. התחממות יתר של הציוד

   בדוק אם יש חסימות בתעלות האוויר או המסננים שעלולים להפריע לזרימת האוויר. ודא שחיישני הטמפרטורה והבקרות פועלים כהלכה.

5. חסימת זרבובית

   נקה או החלף חרירים סתומים כדי להבטיח פיזור עקבי של ריסוס וציפוי.

זכור, אם אתה נתקל בבעיות מתמשכות או שאתה זקוק לסיוע טכני, התייעץ עם יצרן הציוד או עם טכנאי מוסמך.

מַסְקָנָה

מייבש מיטה נוזלית/גרגירה/ציפוי הוא ציוד רב תכליתי ויעיל בשימוש נרחב בתעשיות כמו תרופות, כימיקלים ועיבוד מזון. יכולתו לבצע תהליכי ייבוש, גרנולציה וציפוי ביחידה אחת מציעה יתרונות משמעותיים מבחינת זמן, עלות ואיכות המוצר. על ידי הבנת עקרון העבודה, התהליכים והתכונות העיקריות של ייבוש/גרגיר/ציפוי מיטות נוזליות, אתה יכול לקבל החלטות מושכלות בעת בחירת ושימוש בטכנולוגיה זו בתהליכי הייצור שלך.

שאלות נפוצות (שאלות נפוצות)

1. האם מייבש/גרגיר/ציפוי מיטה נוזלית יכול לשמש גם לייצור בקנה מידה קטן וגם בקנה מידה גדול?

   כן, מערכות מייבש/גרגיר/ציפוי מיטות נוזליות זמינות הן בתצורות אצווה והן בתצורות רציפות, מה שהופך אותן למתאימות להיקפי ייצור שונים.

2. מהם היתרונות של שימוש במייבש/גרנולטור/ציפוי מיטה נוזלית על פני שיטות ייבוש או ציפוי אחרות?

   מייבש/גרנולטור/ציפוי מיטה נוזלית מציע זמני ייבוש מהירים יותר, גרגיר או ציפוי אחיד, בקרת תהליך מדויקת וחסכוניות בהשוואה לשיטות קונבנציונליות.

3. האם ניתן לצפות חלקיקים במספר שכבות באמצעות מייבש/גרנולטור/ציפוי מיטה נוזלית?

   כן, מייבש/גרגיר/ציפוי מיטה נוזלית מאפשר יישום של שכבות מרובות של ציפוי על ידי חזרה על תהליך ההתזה, מה שמספק צדדיות בהשגת תכונות הציפוי הרצויות.

4. כיצד אוכל להבטיח את בטיחות הציוד והמפעילים במהלך פעולתו של מייבש/גרנולטור/ציפוי מיטה נוזלית?

   מייבש/גרגיר/ציפוי מיטה נוזלית צריך להיות מצויד בתכונות בטיחות כגון חיישני טמפרטורה, שסתומי שחרור לחץ ואזעקות. מפעילים צריכים גם לקבל הדרכה מתאימה ולפעול לפי פרוטוקולי בטיחות.

5. האם מייבש/גרגיר/ציפוי מיטה נוזלית יכול להתמודד עם סוגים שונים של חומרים?

   כן, מייבש/גרגיר/ציפוי מיטה נוזלית יכול להתמודד עם מגוון רחב של חומרים, כולל תרופות, כימיקלים ומרכיבי מזון. עם זאת, חשוב לשקול תאימות חומרים ולהתייעץ עם יצרן הציוד לקבלת הנחיות ספציפיות.
