Високоефективне сушіння солі за допомогою сушарки з псевдозрідженим шаром – 20 TPH System Design & Technical Analysis

1. Вступ

Сіль є одним із найбільш повсюдно використовуваних промислових матеріалів і харчових добавок у всьому світі, відіграючи незамінну роль у багатьох виробничих процесах і щоденних харчових потребах. На сучасних солепереробних підприємствах імператив підтримки стабільних, енергоефективних операцій сушіння з суворим контролем вологості став наріжним каменем для підтримки якості продукції та ефективності виробництва. Ця важлива вимога випливає з необхідності забезпечення незмінних властивостей матеріалу, запобігання злежуванню або деградації та оптимізації використання енергії у великих промислових умовах.

У цій статті детально описано дизайн і технічну конфігурацію a Система сушарки з псевдозрідженим шаром, спеціально розроблена для роботи з 20 тоннами солі на годину (TPH). Процес передбачає зниження початкового вмісту вологи з 5% до 1a суворого кінцевого рівня ≤0,2%, використовуючи температуру повітря на вході, що регулюється близько 250°C, щоб полегшити ефективне випаровування. Система сушіння з псевдозрідженим шаром розроблена таким чином, щоб температура продукту на виході залишалася на рівні 100°C, досягаючи балансу між ефективністю сушіння та стабільністю матеріалу. Досліджуючи механічні специфікації, стратегії управління температурою та робочі параметри, цей аналіз має на меті пролити світло на те, як такі системи можуть ефективно задовольняти вимоги сушіння великого об’єму солі з оптимальною енергоефективністю.

2. Технологічний перехід у струшувальних сушарках з псевдозрідженим шаром

Історично склалося так, що струшувальні сушарки з псевдозрідженим шаром, виготовлені відомими європейськими підприємствами, були синонімом передової технології сушіння, знаходячи широке застосування в різних галузях промисловості. Проте китайські компанії на чолі з Hywell Machinery нещодавно стали ключовими гравцями в цій галузі, виробляючи порівнювані системи, які втілюють компактну конструкцію, низьке енергоспоживання та чудову ефективність псевдозрідження.

Ці системи псевдозрідженого сушіння мають неперевершений контроль над критичними параметрами сушіння, що забезпечується вдосконаленими механізмами псевдозрідження, які забезпечують рівномірний тепло- та масообмін. Це робить їх ідеальними для застосувань, які вимагають точного зменшення вологи, включаючи сушіння солі, обробку кальцинованої соди, виробництво добрив і обробку кристалічних матеріалів. Завдяки підтримці стабільних робочих умов при мінімізації енерговитрат, вони стали кращим вибором у сучасній промисловій сушці, що свідчить про значну зміну світового технологічного ландшафту.

3. Технічні вимоги для сушіння солі 20 тонн на годину

Для визначення відповідного розчину для сушіння солі враховуються такі параметри процесу:

• Матеріал : кристалічна сіль (наприклад, NaCl, очищена сіль)

• Продуктивність : 20 тонн/год

• Початкова вологість : 5% (вологість)

• Кінцева вологість : ≤0,2%

• Температура повітря на вході : прибл. 250°C

• Температура продукту на виході : ≤100°C

• Мета сушіння : Безперервне, стабільне сушіння без вбудованого охолодження

• Контроль процесу : точне регулювання температури та часу перебування

• Енергоефективність : Зменшений обсяг повітря та мінімальні втрати тепла

Волога, яку потрібно видалити :
5% від 20 000 кг = 1 000 кг води/год.

Необхідне приховане тепло (приблизно):
1000 кг × 540 ккал/кг = 540 000 ккал/год.

Враховуючи втрати системи (20–30%), необхідна теплова потужність становить приблизно:
від 900 000 до 1 200 000 ккал/год.

4. Відео про струшування сушарки з псевдозрідженим шаром для сушіння солі

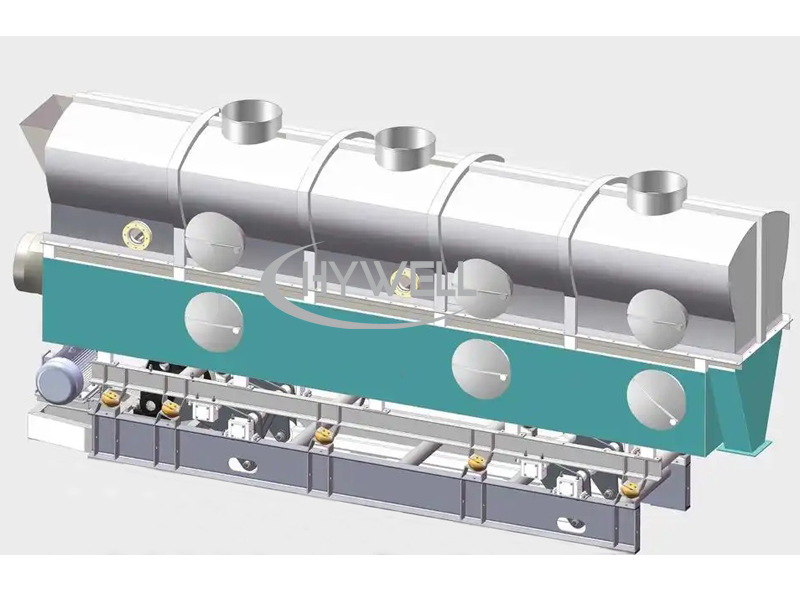

5. Рекомендоване обладнання: сушарка з псевдозрідженим шаром (Hywell Design)

Тематичні дослідження та практичний досвід використання струшувальних сушарок із псевдозрідженим шаром HYWELL показують, що система, налаштована на сушильний майданчик 9 м × 2 м (пропонує 18 м⊃2; ефективна площа сушіння), демонструє стабільну здатність сушити до 20 тонн солі на годину без потреби в охолоджувальній секції.

1. Запропонована специфікація сушарки:

Параметр	Значення
Тип сушарки	Сушарка з псевдозрідженим шаром (лише сушіння)
Виробник	Процес HYWELL або еквівалент
Ефективна площа ліжка	~18 м⊃2; (6,0 м × 3,0 м)
Кількість одиниць	1 одиниця
Робоча температура	Вхід: 250°C / Вихід: 100°C
Потік повітря	~35 000 – 38 000 Нм⊃3;/год
Потужність повітродувки	~95–125 кВт
Потреба в тепловій енергії	900 000–1 200 000 ккал/год
Час проживання	15–20 хвилин
Частота струшування	2–4 Гц (залежно від конструкції)
Примітка . Якщо потрібна секція охолодження (наприклад, температура продукту ≤ 40°C), додаткові 3 метри охолоджувальної деки .   слід додати

6. Опис процесу

1. Послідовна система подачі для рівномірного безперервного сушіння в киплячому шарі

Волога сіль надходить у сушарку через систему подачі з гвинтовим конвеєром або поворотним клапаном, забезпечуючи постійний потік матеріалу для рівномірного сушіння. Гвинтовий конвеєр використовує гвинтові лопаті для запобігання сегрегації, тоді як поворотний клапан регулює швидкість подачі з мінімальним витоком повітря.

2. Високоефективна подача гарячого повітря при 250°C

Гаряче повітря при 250°C подається високоефективним вентилятором від газового або парового теплообмінника. Газові агрегати забезпечують швидку температурну реакцію, а парові системи забезпечують точне керування. Повітродувка підтримує швидкість повітряного потоку для оптимального псевдозрідження частинок солі.

3. Подвійна дія сушіння: псевдозрідження та струшування

Усередині сушарки сіль зазнає подвійної дії: псевдозрідження гарячим повітрям, що йде вгору, і рух вперед через струшування ложа. Це забезпечує рівномірний вплив гарячого повітря на частинки, максимізуючи теплопередачу. Механізм струшування, що приводиться в дію ексцентричними вантажами, запобігає пошкодженню частинок, а псевдозрідження усуває висихання мертвих зон.

4. Точне випаровування вологи та контроль температури

Волога ефективно випаровується завдяки високому контакту повітря з твердою речовиною та точному контролю температури. Пластина розподілу повітря забезпечує рівномірний потік повітря, а датчики температури регулюють вхідне повітря для підтримки умов, знижуючи вологість від 5% до ≤0,2%.

5. Ефективне вивантаження продукту при контрольованій температурі

Висушена сіль (≤0,2% вологи) виходить за температури 90–100°C із механізмом розвантаження, що запобігає зворотному потоку. Температура на виході збалансовує енергоефективність і безпечну подальшу обробку.

6. Фільтрація відпрацьованого повітря та рекуперація енергії

Відпрацьоване повітря фільтрується або направляється до системи рекуперації енергії. Фільтрація відповідає стандартам викидів, а теплообмінники повторно використовують теплову енергію, зменшуючи споживання енергії та підвищуючи екологічність.

7. Теплове навантаження та конструкція повітродувки

Для випаровування 1000 кг/год води система повинна керувати значним повітряним потоком і тепловитратою:

1. Розрахунок теплового навантаження:

• Прихована теплота води: ~540 ккал/кг

• Необхідне випаровування : 1000 кг/год

• Теоретична потреба в теплі : 540 000 ккал/год

• З 25% втрат : ~720 000 ккал/год – загальна потреба 1 000 000 ккал/год

2. Вимоги до повітродувки:

• Обсяг повітря : 35 000 – 38 000 Нм⊃3;/год

• Перепад тиску через шар : ~5–7 кПа

• Потужність двигуна : 12–15 кВт на одиницю

• Розподіл повітря : контролюється через впускну камеру та систему заслінки для рівномірного псевдозрідження

8. Переваги струшувальної сушарки з псевдозрідженим шаром перед вібраційною сушаркою з киплячим шаром

Особливість	Струшування рідинного шару	Вібраційний псевдозріджений шар
Енергоефективність	Високий (менший обсяг повітря)	Середній
Необхідний об'єм повітря	Низький	Високий
Технічне обслуговування	Низький (немає складної системи вібрації)	Вища
Механічна простота	так	Потрібна пружинно-демпферна система
Шум і вібрація	Низький	Високий
Слід	Компактний	Часто довше
Придатність для солі	Чудово	Добре, але вища вартість енергії
Механізм струшування забезпечує точний рух солі вперед, зберігаючи при цьому псевдозрідження з меншою швидкістю повітря, що призводить до значної економії енергії. Ці системи особливо добре підходять для щільних гранульованих матеріалів, таких як сіль, кальцинована сода або кристали добрив.

9. Додаткові оновлення

Залежно від масштабу проекту та екологічних міркувань система може включати:

• Блоки рекуперації відпрацьованого тепла для попереднього підігріву вхідного повітря

• Рукавний фільтр або циклонний сепаратор для видалення пилу

• Повітродувка з частотним регулюванням для оптимізації процесу

• PLC + SCADA система управління для автоматизації

• Контактні частини SS316 для харчової/фармацевтичної обробки

10. Рекомендації щодо встановлення та експлуатації

• Фундамент : жорсткий і рівний, здатний сприймати динамічні навантаження

• Час введення в експлуатацію : ~3–4 тижні, включаючи тестування

• Навчання оператора : зазвичай 2–3 дні

• Цикл технічного обслуговування : кожні 6 місяців для перевірки, щорічний капітальний ремонт

• Утиліти : стиснене повітря для приводу, паливо/газ для генератора гарячого повітря, електроенергія для повітродувки та керування

11. Висновок

Сушарка з киплячим шаром Shaking Fluid Bed Dryer є надзвичайно ефективним і надійним рішенням для промислових операцій сушіння солі з продуктивністю 20 TPH, ефективно знижуючи вміст вологи з 5% до ≤0,2%. Завдяки компактній площі та низькому енергоспоживанню ця система оптимізує площу та експлуатаційні витрати на сучасних виробничих потужностях. У порівнянні з традиційними вібраційними сушарками з псевдозрідженим шаром, струшувальний механізм пропонує суттєві переваги: ​​підвищена енергоефективність завдяки оптимізованій динаміці повітряного потоку, зниження експлуатаційних витрат завдяки мінімізованим вимогам до обслуговування та більш плавне транспортування матеріалу, що запобігає деградації частинок або сегрегації.

Зокрема, одна сушильна установка площею 18 м⊃2; площі ложа достатньо, щоб відповідати найсуворішим стандартам ефективності сушіння, демонструючи ефективність конструкції та масштабованість. Ця конфігурація усуває потребу в кількох блоках, оптимізує установку та зменшує капітальні витрати, зберігаючи постійну точність сушіння. Сушарка з псевдозрідженим шаром Shaking Fluid Bed Dryer є стратегічною інвестицією, яка відповідає сучасним галузевим стандартам сталості та експлуатаційної досконалості.
