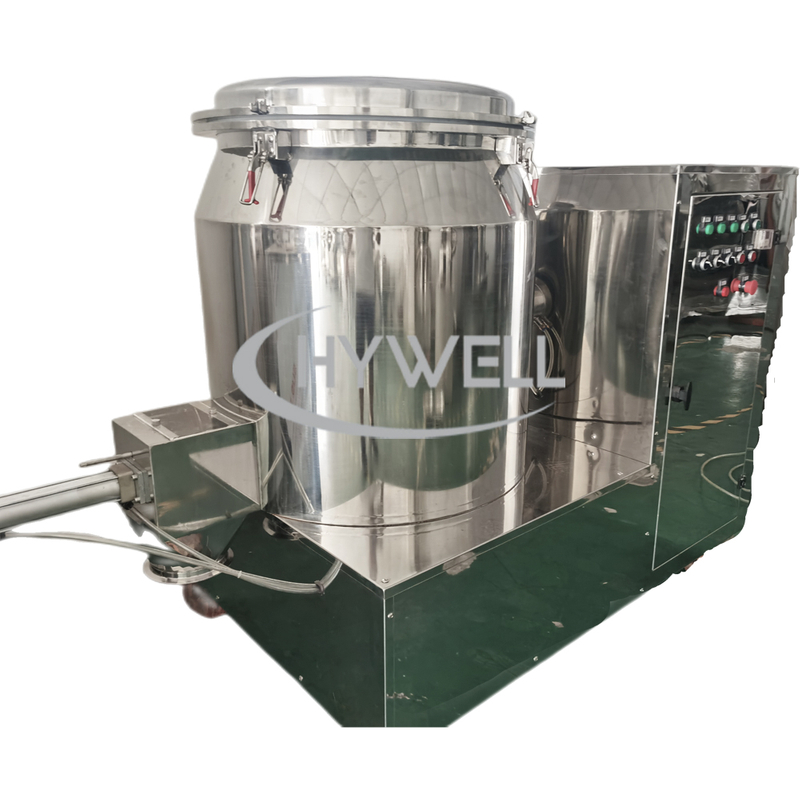

GHLシリーズ高せん断ミキサー（スーパーミキシングマシン）は密閉容器を備え、下から混合ツールが駆動されます。
もともと、液体は乾燥粉末に注がれていました。現在では、より均一な混合を得るために、スプレーノズルを使用した改善された投与量分布が好まれています。
GHJ シリーズ高せん断ミキサーは、多くの場合、 YKシリーズ振動造粒機 を使用して0.5〜5mmの湿った顆粒を取得し、湿った顆粒を乾燥機に直接送って乾燥顆粒（インスタント顆粒）を取得します。乾燥機は使用できます。 縦型流動層乾燥機または横型流動層乾燥機ですが、処理能力によって決まります。処理システムの最終ステップは、 顆粒ふるい。顆粒ふるいは粉末から大きな粉末粒子を分離し、分離のためにサイズが決定されます。オフサイズは袋詰めされ、粉末は大きな袋に直接梱包することも、他の梱包システムのサイロシステムに輸送することもできます。ボール状の顆粒を得る必要がある場合は、QZL シリーズ スフェロナイザー 1 セットを追加するだけで済みます。ボール状の顆粒をコーティングしたい場合。 1 セットを追加するだけです 流動層コーティング機。この種のラインの詳細については、Hywell Machinery 社にお問い合わせください。

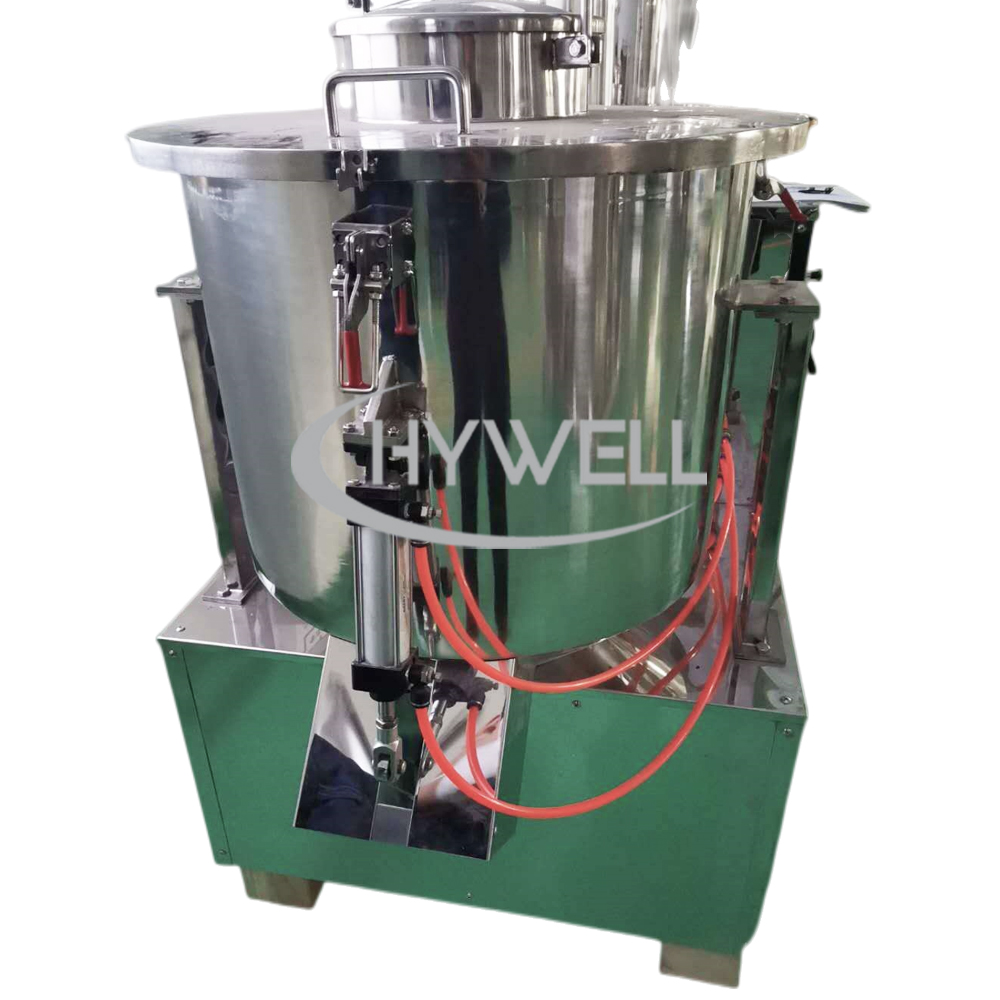

Hywell Machinery の垂直高せん断ミキサーは、2 つの電気モーター、1 つの減速機、カップリング、および 2 つの撹拌機を備えたシャフトで構成されています。シャフトは、材料とシールの間の接触が制限されるように、特別なシールでシールされ、場合によってはエアパージも使用されます。材料は上側から投入され、排出口は下側にあります。一貫したモジュラー設計により、垂直高せん断ミキサーは個別に構成でき、構造上の状況や特定の要件に簡単に適合させることができます。
モデル |
総容積(L) |
操作量(L) |
インペラ出力(Kw) |
インペラ回転数（rpm） |
チョッパーパワー (キロワット) |
チョッパー速度(rpm) |
重さ （Kg） |
GHJ-200 |
200 |
120 |
7.5 |
140-220 |
2.2 |
1500-2800 |
450 |
GHJ-300 |
300 |
180 |
11 |
140-200 |
2.2 |
1500-2600 |
550 |
GHJ-400 |
400 |
240 |
11 |
105-155 |
3 |
1500-2600 |
750 |
GHJ-600 |
600 |
360 |
15 |
105-155 |
5.5 |
1500-2500 |
900 |
1.ご要望に応じて最大1000Lまでの大きなサイズも利用可能です 2.Hywell 機械は予告なくデザインの権利を留保します。 3.高せん断ミキサーのすべての仕様は合理的に可能な限り正確ですが、拘束力はありません。 |
|||||||
Hywell Machineryは、SS304、SS316L、チタン、二相ステンレス鋼などで構築された接触部品を備えたGHJシリーズ湿式高速ブレンダーを提供できます。GHJシリーズ湿式高せん断ミキサーの制御システムについては、プッシュボタン、PLC + HMIなどの選択肢があり、湿式ミキサーの主要な電気コンポーネントについては、ABB、Siemens、Schneiderなどの有名ブランドを選択できます。
Hywell Machinery GHJ シリーズの湿式急速ミキサーでは、粉末は多次元せん断流状態に設定され、完全に混合されるまで短い混合時間しか必要としません。高度に均一な混合が必要な場合は、噴霧システムが結合剤溶液をボウルに噴霧して材料と凝集させ、インペラとチョッパーの共同作用により均一な湿った粉末を生成します。高せん断ミキサーで混合を終えた湿った粉体は、バルブ付きのサイド排出口から排出されます。
モーターと動力伝達システムは、高せん断ミキサーのバックボーンです。インペラとチョッパーを駆動するために必要な電力を供給し、高いせん断力を生成します。このセクションでは、ラピッドミキサーで使用されるさまざまな種類のモーターと動力伝達システムについて説明します。
モーターは、インペラとチョッパーを駆動するための電力を供給するコンポーネントです。高せん断ミキサーには、インペラ モーターとチョッパー モーターという 2 つのモーター セットが使用されます。インペラモーターはギアボックスを通過してインペラを駆動しますが、チョッパーはチョッパーモーターによって直接駆動されます。
動力伝達装置はモーターから羽根車まで動力を伝達します。動力伝達方式にはダイレクトドライブとベルトドライブの2種類があります。ダイレクトドライブシステムは可動部品が少なく、摩擦によるエネルギー損失が少ないため効率が高くなりますが、高せん断ブレンダーの場合、モーターによる直接駆動はチョッパーのみです。インペラには、効率は劣りますが、インペラ速度の点でより柔軟なベルト駆動システムが必要です。
インペラとチョッパー
駆動ユニット
ジャケット容器
混合容器は、混合プロセスが行われる容器です。混合中の製品を保持し、インペラが動作するためのスペースを提供するように設計されています。このセクションでは、さまざまな種類の混合容器とその特徴について説明します。
密閉容器とは、製品が漏れ出ないように密閉された蓋付きの容器です。
ジャケット付き容器は、加熱または冷却ジャケットを備えた混合容器です。ジャケットには熱伝達流体が充填されており、ジャケット内を循環して製品との間で熱を伝達します。ジャケット付き容器は食品業界や製薬業界で一般的に使用されています。
冷却および加熱システムは、混合プロセス中の製品の温度を制御するために使用されます。特定の温度範囲を必要とする製品にとって、安定性と品質を維持するためにはこれが不可欠です。
インペラは、混合に必要な高いせん断力を生み出すコンポーネントです。これは、製品内に流動パターンを生成し、製品を混合およびブレンドする回転ブレードです。このセクションでは、さまざまな種類のインペラとその機能について説明します。
せん断ゾーンは、高いせん断力が発生する領域です。これは高せん断ミキサーの最も重要なコンポーネントであり、混合プロセスの効率を決定します。
制御システムは、混合プロセスを監視および制御するために使用されます。これは、望ましい混合パラメーターを維持し、製品の品質を確保するために不可欠です。このセクションでは、高せん断ミキサーで使用されるさまざまなタイプの制御システムについて説明します。
手動制御システムは人間のオペレーターによって操作され、高せん断混合プロセスの観察に基づいて混合パラメータを調整します。手動制御システムはシンプルで使いやすいですが、経験豊富なオペレーターが必要です。
自動制御システムは、センサーとソフトウェアを使用して混合プロセスを監視および制御します。手動制御システムよりも精度が高く、オペレーターの入力も少なくて済みます。自動制御システムは製薬業界や化学業界で一般的に使用されています。
高せん断ブレンダーの動作原理は次のプロセスに従います。
1.粉体の混合
高せん断ミキサー機は、インペラを使用してボウル内の粉末を混合することから始まります。
2. バインダー液の添加
次に、インペラがバインダーとしても知られる液体を 5rpm ～ 300rpm の速度で混合し、拡散させます。
3. 粉末の湿潤または湿潤
高せん断混合機のチョッパーは、200 ～ 3000rpm の速度で湿った塊を湿った粉末に砕きます。
Hywell 機械の GHJ シリーズ縦型高せん断ミキサーには、従来のソリューションに比べて次のような利点がありました。
1. デッドポイントのない優れた混合均一性
2. 完全な放電と簡単な洗浄
3. 人身事故を防ぐための安全ケージ
5. バレルの内外面は高度に研磨されており、デッドコーナーがなく、材料の排出が容易で、清掃が容易で、相互汚染がありません。
6. 垂直高せん断ミキサーは低騒音と優れたシール性を備えています。
7. 縦型高せん断ミキサーは密閉構造で、動力粉塵のオーバーフローがありません。
8. 垂直高せん断ブレンダーは、スムーズな動作、信頼性の高い性能、そして簡単な操作を備えています。
9. 垂直高せん断ミキサーは容積が小さく、設置が簡単で、操作とメンテナンスが便利です。
10. ドライの混合時間は 2 分間、ウェットの時間は 1 ～ 4 分間です。従来のプロセスと比較して、4〜5倍の効率が向上します。
11.同一密閉容器内で乾式混合と湿式混合が完了します。
12. 1 つの装置で 1 つのステップを完了
特殊な空気力学的プロファイルを備えた Y 字型ローターブレード – 製品に最適化されたさまざまなチョッパー設計のこの重要な要素は、長年にわたる開発の成功の結果です。
ハイウェルは、SS304、S316/316L、チタン、二相ステンレス鋼、ハステロイなどの接触部品を備えたラピッドミキサーを提供することができます。内部および外部仕上げの標準は、お客様のニーズに適合させることができます。研磨材に対しては、接触部に硬化ステンレス鋼を採用しています。
多彩な給排紙方法をお客様のご要望に応じて選択可能です。
ギヤードモーター、サイクロイド減速機、ウォーム減速機、ベルトまたはチェーン伝動などによるスーパーウェットミキサーの駆動方式。
上部にノズルをスプレーすることで、粉末に液体を加えることができます。
GHJ シリーズ高せん断混合機は、製薬、化学、食品、電子産業で広く使用されています。
1. 食品産業向け高せん断ミキサー
生地、フレーバー、インスタント食品、スパイスとハーブの混合物、砂糖ベースのタブレット菓子
2. 化学工業用高せん断混合機
プラスチックの着色、マスターバッチ、液体添加による粉末混合、粉体塗料
3. 製薬業界向け高せん断混合機
造粒混合物、粉末混合物、湿式造粒
4. 化粧品業界向けスーパーパワーミキサー
セラミック歯科用混合物、アイシャドウ、フェイスパウダー
高せん断ミキサーの寿命と有効性を確保するには、メンテナンスと洗浄が不可欠です。このセクションでは、高速ミキサーのさまざまなメンテナンスおよび洗浄手順について説明します。
潤滑は、高せん断ミキサー機の可動コンポーネントの磨耗を防ぐために必要です。摩擦を軽減し、コンポーネントの寿命を延ばすために、ベアリング、ギア、その他の可動部品に潤滑剤が塗布されます。
製品の汚染を防ぎ、最終製品の品質を確保するには、洗浄が不可欠です。高せん断混合機は、使用後に毎回、適切な洗浄剤と手順を使用して洗浄する必要があります。
高せん断ミキサーは、製薬、食品、化学産業におけるさまざまな種類の製品の混合、混合、乳化、分散に不可欠な強力な機械です。高せん断混合機のコンポーネントを理解することは、混合プロセスを最適化し、製品の品質を確保するために不可欠です。
