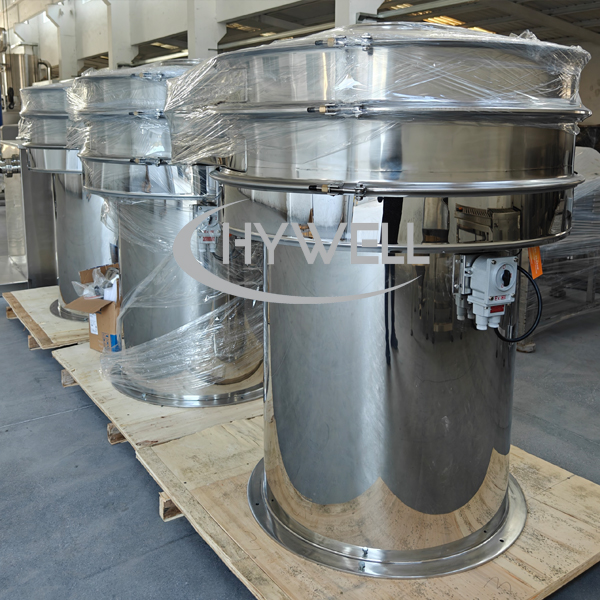

غربال ارتعاشی دوار

مقدمه غربال ارتعاشی دوار

طیف گسترده ای از غربال های ارتعاشی دوار

هر ذره، پودر یا دوغاب را می توان غربال کرد. الک کردن کوچک تا 500 مش (28 میکرون) و فیلتر کردن کوچک تا 5 میکرون می تواند به غربالگری و فیلتر کردن کارآمد دست یابد.

غربال ارتعاشی دوار پودری ضد گرفتگی توری

غربال ارتعاشی چرخشی با تمیز کردن خودکار و تنظیمات ضد گرفتگی طراحی شده است تا احتمال مسدود شدن صفحه را به حداقل برساند.

غربال های ارتعاشی دوار دارای دسته بندی تک لایه یا چند لایه هستند

این می تواند یک تا پنج صفحه نمایش را انتخاب کند و به طور همزمان دو تا شش درجه را مرتب یا فیلتر کند.

غربالگری دقیق با کارایی بالا غربال ارتعاشی دوار

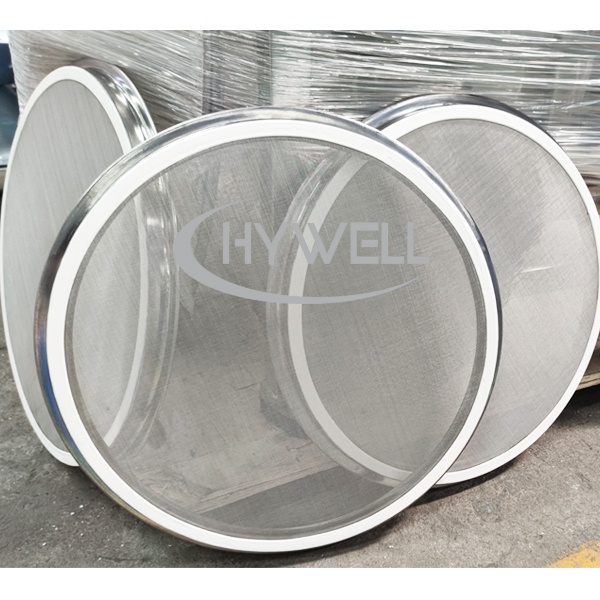

جایگزینی مناسب صفحه نمایش غربال ارتعاشی دوار

با توجه به نیازهای مختلف انواع ساختارهای شبکه صفحه نمایش. یکی از زمان های تعویض صفحه نمایش 3-5 دقیقه است. عمر طولانی تر صفحه نمایش و کارایی بالاتر.

بدون هدایت ارتعاش مکانیکی غربال ارتعاشی دوار

ارتعاش سه بعدی ایجاد شده توسط منبع ارتعاش جدید قوی و ثابت است. تجهیزات را می توان در هر مکان دلخواه با سهولت جابجایی نصب کرد.

اقتصادی و زیست محیطی صفحه ارتعاشی دوار

دستگاه و صفحه نمایش دارای عمر طولانی، مصرف انرژی پایین، هزینه های نگهداری کم و راندمان بالا، تعویض آسان و سایر ویژگی ها باعث می شود دستگاه مقرون به صرفه باشد.

غربال ارتعاشی چرخشی Sمشخصات

مدل	ظرفیت (کیلوگرم در ساعت)	سوراخ غربال ( مش )	قدرت موتور (KW)	وزن (کیلوگرم)
ZS-400	50-300	3-200	0.55	150
ZS-600	100-450	3-200	0.75	250
ZS-800	300-750	3-200	1.1	320
ZS-1000	400-1100	3-200	1.5	400
ZS-1200	600-1600	3-200	1.5	500
ZS-1500	800-1800	3-200	2.2	600
ZS-1800	1000-2000	3-200	3.0	800
ZS-2000	1300-2500	3-200	3.0	1000
1. ماشین آلات Hywell حق طراحی را بدون اطلاع قبلی محفوظ می دارد 2. تمام مشخصات تا حد امکان دقیق هستند، اما الزام آور نیستند.

چگونه مدل مناسب دستگاه غربالگری دایره ای را انتخاب کنیم؟

هنگام انتخاب یک دستگاه غربالگری دایره ای (الک ارتعاشی گرد / صفحه ارتعاشی دایره ای)، پارامترهای کلیدی زیر باید به دقت در نظر گرفته شوند تا از عملکرد مناسب و عمر طولانی اطمینان حاصل شود:

1. ویژگی های مواد (مهم ترین)

شما باید به وضوح خواص مواد را درک کنید:

• نام مواد

• توزیع اندازه ذرات

• میزان رطوبت

• چگالی ظاهری

• جریان پذیری

• ویسکوزیته (در صورت وجود)

خواص مواد به طور مستقیم بر کارایی غربالگری و مسدود شدن مش تأثیر می گذارد.

2. ظرفیت پردازش (عملکرد)

• خروجی مورد نیاز (کیلوگرم در ساعت)

• عملیات دسته ای یا مداوم

ظرفیت، قطر و اندازه عرشه صفحه ارتعاشی گرد را تعیین می کند. انتخاب اندازه اشتباه ممکن است منجر به سرریز یا هدر رفتن سرمایه شود.

3. دقت جداسازی مورد نیاز

اندازه مش هدف (تعداد مش یا میکرون)

تعداد کسرهای اندازه که باید جدا شوند

اگر چندین اندازه ذرات نیاز به جداسازی دارند، یک غربال ارتعاشی دایره ای چند طبقه لازم است.

4. تعداد عرشه ها (لایه ها)

1). 1 لایه → حذف ناخالصی

2). 2-3 لایه → درجه بندی/طبقه بندی

حداکثر 5 لایه در دسترس است (3 لایه برای پایداری توصیه می شود)

لایه های بیشتر پیچیدگی را افزایش می دهند اما امکان جداسازی چند مرحله ای را فراهم می کنند.

5. سیستم تمیز کردن صفحه نمایش

برای جلوگیری از انسداد مش:

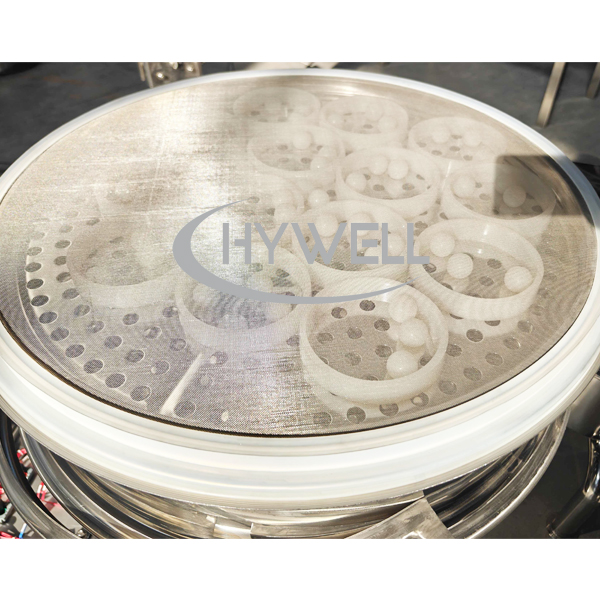

1). سیستم توپ پرش

2). سیستم اولتراسونیک (برای پودر ریز زیر 200 مش)

اصول غربال ارتعاشی دوار

غربال ارتعاشی گرد که به عنوان غربال ارتعاشی دایره ای یا غربال ارتعاشی دوار نیز شناخته می شود، از یک موتور عمودی به عنوان منبع ارتعاش استفاده می کند. یک وزنه غیرعادی (چکش) در هر دو انتهای بالایی و پایینی شفت موتور نصب شده است. با تنظیم زاویه فاز وزنه های خارج از مرکز بالا و پایین، می توان مسیر حرکت سطح صفحه نمایش را به طور دقیق کنترل کرد. این به صفحه ارتعاشی گرد اجازه می دهد تا حرکت سه بعدی ایجاد کند و عملکرد غربالگری کارآمد را تضمین کند.

برای جلوگیری از انسداد مش، غربال ارتعاشی گرد را می توان به یک سیستم تمیز کردن صفحه نمایش موثر، مانند توپ های پرش یا دستگاه های اولتراسونیک مجهز کرد. حرکت عمودی و افقی دستگاه و همچنین مسیر جریان مواد در عرشه صفحه را می توان با تغییر زاویه دو وزنه خارج از مرکز به دقت تنظیم کرد.

دستگاه غربال ارتعاشی گرد ما برای الک کردن، غبارگیری و طبقه بندی طیف گسترده ای از پودرها و گرانول ها طراحی شده است. به طور موثر ذرات و ناخالصی های بزرگ را حذف می کند و پردازش پایدار و قابل اعتماد را تضمین می کند. ما غربالگرهای ارتعاشی گرد را در پیکربندی های تک طبقه یا چند طبقه، مناسب برای خطوط تولید دسته ای و پیوسته در صنایع غذایی، دارویی و شیمیایی عرضه می کنیم.

غربال ارتعاشی چرخشی چگونه کار می کند؟

اصل کار یک غربال ارتعاشی دوار شامل مراحل زیر است:

مرحله 1: تغذیه مواد

 ماده ای که باید غربال شود از طریق یک ورودی به مرکز الک وارد می شود.

مرحله 2: حرکت چرخشی

 موتور ارتعاشاتی ایجاد می کند که باعث می شود غربال در یک حرکت چرخشی ارتعاش کند. این حرکت مواد را به طور یکنواخت در سطح صفحه پخش می کند.

مرحله 3: جداسازی ذرات

 همانطور که مواد در سراسر صفحه حرکت می کنند، ذرات کوچکتر از منافذ غربال از آن عبور می کنند، در حالی که ذرات بزرگتر روی سطح صفحه باقی می مانند.

مرحله 4: تخلیه

 ذرات جدا شده از طریق خروجی های تعیین شده تخلیه می شوند، در حالی که ذرات بزرگ به سمت انتهای خروجی غربال حرکت می کنند.

کاربردهای غربال ارتعاشی دوار

غربال های ارتعاشی دوار در طیف وسیعی از صنایع کاربرد دارند، از جمله:

الف) صنایع غذایی و آشامیدنی

 الک های چرخشی معمولاً برای الک کردن و طبقه بندی محصولات غذایی مختلف مانند آرد، شکر، ادویه جات و مواد پودری استفاده می شوند. آنها کیفیت محصول را با حذف ناخالصی ها و ذرات بزرگ تضمین می کنند.

ب) صنعت داروسازی

این غربال‌های ارتعاشی گرد نقش مهمی در فرآیندهای تولید دارو دارند، جایی که جداسازی دقیق پودرها و گرانول‌ها ضروری است. آنها معمولا در تولید قرص، پوشش پودری و فرآوری مواد دارویی فعال (API) استفاده می شوند.

ج) صنایع شیمیایی

 غربال های ارتعاشی دوار به طور گسترده در صنایع شیمیایی برای غربال و جداسازی انواع مختلف مواد شیمیایی، رنگدانه ها، رنگ ها و کودها استفاده می شود.

ویژگی غربال ارتعاشی دوار

غربال ارتعاشی گرد سری Hywell Machinery ZS (همچنین به عنوان غربال ارتعاشی دوار یا غربال ارتعاشی دایره ای شناخته می شود) مزایای زیر را نسبت به محلول های غربالگری معمولی ارائه می دهد:

1. دقت بالاتر – جریان کامل مواد در کل سطح مش، درجه بندی دقیق و جداسازی کارآمد را با صفحه ارتعاشی گرد تضمین می کند.

2. صدای کمتر – فنرهای باکیفیت نصب شده بین پایه دستگاه و بدنه ارتعاشی نویز کار را به کمتر از 60 دسی بل کاهش می دهد و عملکرد صاف و بی صدا را تضمین می کند.

3. کارکرد آسان و تعمیر و نگهداری کم - محفظه ویبراتور با طراحی خاص امکان استفاده از موتورهای عمودی استاندارد را به جای موتورهای ارتعاشی تخصصی می دهد و هزینه های تعمیر و نگهداری دستگاه غربال ارتعاشی گرد را کاهش می دهد.

4. کاهش زمان خرابی تمیز کردن - دستگاه را می توان به سرعت بدون ابزار جدا کرد. تمام قسمت های تماس غربال ویبره دایره ای برای تمیز کردن سریع کاملاً قابل شستشو هستند.

5. طراحی مطابق با GMP - بشکه دارای سطوح داخلی و خارجی بسیار صیقلی بدون گوشه های مرده است که تخلیه آسان، تمیز کردن آسان و بدون آلودگی متقاطع را فراهم می کند و کاملاً الزامات GMP را برآورده می کند.

6. یکپارچه سازی خط تولید - غربال ارتعاشی گرد را می توان با تجهیزات خشک کن مانند خشک کن بستر سیال ارتعاشی یا خشک کن بستر سیال برای خطوط پردازش مداوم متصل کرد.

7. سازگاری با خط سنگ زنی - غربال ارتعاشی دایره ای می تواند با ماشین های آسیاب پودر مانند آسیاب پین 30B نیز کار کند تا ذرات بزرگ را پس از آسیاب نمایش دهد.

8. طراحی با راندمان بالا و بادوام - ساختار تصفیه شده، عملکرد پایدار و مناسب بودن برای پودرها و مواد چسبناک مختلف، این دستگاه صفحه نمایش ارتعاشی گرد را بسیار همه کاره کرده است.

9. تعویض آسان صفحه نمایش – تعویض سریع مش، عملکرد ساده و شستشوی راحت، کارایی تولید را بهبود می بخشد.

10. بدون انسداد مش - دستگاه غربال ارتعاشی دوار از گرفتگی مش جلوگیری می کند، نشت پودر را از بین می برد و از اندازه های غربالگری ظریف از مش 500 تا 0.028 میلی متر پشتیبانی می کند.

11. گزینه های چندگانه عرشه - غربال ارتعاشی گرد را می توان با حداکثر پنج لایه پیکربندی کرد، اگرچه سه لایه برای عملکرد غربالگری بهینه توصیه می شود.

مزایای استفاده از غربال های ارتعاشی دوار

استفاده از دستگاه غربال ارتعاشی دوار مزایای متعددی نسبت به روش های غربالگری سنتی دارد. در اینجا برخی از مزایای کلیدی وجود دارد:

الف) راندمان غربالگری بالا

غربال های ارتعاشی دوار برای به حداکثر رساندن راندمان غربالگری طراحی شده اند. حرکت چرخشی و طراحی منحصر به فرد صفحه نمایش این اطمینان را می دهد که هر ذره با سطح صفحه تماس پیدا می کند و در نتیجه جداسازی کارآمد و دقیق انجام می شود.

ب) جداسازی دقیق ذرات

 با دهانه های صفحه نمایش قابل تنظیم و اندازه های غربال قابل تنظیم، غربال های ارتعاشی دوار جداسازی دقیق ذرات را با توجه به نیازهای خاص فراهم می کنند. این سطح از دقت به ویژه در صنایعی که کیفیت و سازگاری محصول در آنها اهمیت دارد اهمیت دارد.

ج) تطبیق پذیری و تطبیق پذیری

 غربال های ارتعاشی دوار ماشین های همه کاره ای هستند که می توانند طیف وسیعی از مواد از جمله پودرها، گرانول ها و مایعات را مدیریت کنند. آنها را می توان به راحتی با انواع صفحه نمایش و اندازه های مش مختلف برای جا دادن برنامه های مختلف سفارشی کرد.

د) طراحی فشرده و صرفه جویی در فضا

غربال های ارتعاشی دوار به دلیل طراحی فشرده خود شناخته شده اند، که آنها را برای تاسیساتی که در آن فضا محدود است ایده آل می کند. آنها را می توان به راحتی در خطوط تولید موجود بدون تغییرات قابل توجه ادغام کرد.

ه) کم صدا و حداقل لرزش

 در مقایسه با سایر تجهیزات غربالگری، غربال های ارتعاشی دوار کمترین صدا و ارتعاش را در حین کار ایجاد می کنند. این امر آنها را برای استفاده در محیط های حساس به نویز مناسب می کند و محیط کاری راحت را برای اپراتورها تضمین می کند.

و) نگهداری و تمیز کردن آسان

 غربال های ارتعاشی گرد برای نگهداری و تمیز کردن آسان طراحی شده اند. صفحه نمایش های قابل جابجایی و پانل های دسترسی امکان بازرسی سریع، تعویض و تمیز کردن قطعات را فراهم می کند و زمان خرابی را به حداقل می رساند و عملکرد مطلوب را تضمین می کند.

ز) راه حل مقرون به صرفه

کارایی، دوام و تطبیق پذیری صفحه ارتعاشی چرخشی آنها را به یک راه حل غربالگری مقرون به صرفه در طولانی مدت تبدیل می کند. آنها به بهبود بهره وری، کاهش کار دستی و افزایش کیفیت محصول کمک می کنند و در نتیجه بازده سرمایه گذاری (ROI) مطلوبی را به همراه دارند.

مواد ساختمانی غربال ارتعاشی دوار

Hywell Machinery قادر است غربال ارتعاشی دوار سری ZS ما را با قطعات تماسی برای ساخت در SS304، SS316L، تیتانیوم، فولاد ضد زنگ دوبلکس و غیره ارائه دهد.

عیب یابی متداول و حل مسئله برای غربال های ارتعاشی دوار

با وجود قابلیت اطمینان، غربال های ارتعاشی دوار ممکن است گاهی اوقات با مشکلاتی مواجه شوند که می تواند بر عملکرد آنها تأثیر بگذارد. در اینجا چند نکته رایج عیب یابی آورده شده است:

الف) حرکت ناهموار صفحه نمایش

 اگر حرکت صفحه نمایش نامنظم یا نامنظم است، تسمه‌های محرک شل یا فرسوده، یاتاقان‌های موتور آسیب دیده یا وزنه‌های خارج از مرکز نامناسب را بررسی کنید. در صورت لزوم این قطعات را تنظیم یا تعویض کنید.

ب ) گرفتگی صفحه نمایش

 اگر صفحه نمایش ها اغلب مسدود می شوند، استفاده از سطوح صفحه نمایش خود تمیز شونده یا استفاده از وسایل کمکی غربالگری اضافی مانند توپ های پرش یا سیستم های اولتراسونیک را برای جلوگیری از انسداد در نظر بگیرید.

ج) توان عملیاتی ناکافی

اگر توان خروجی کمتر از حد انتظار است، صفحه نمایش های فرسوده یا آسیب دیده، اندازه مش صفحه نمایش نادرست یا کشش نامناسب صفحه را بررسی کنید. صفحه نمایش ها را بر اساس آن تعویض یا تنظیم کنید.

د) لرزش یا نویز بیش از حد

 ارتعاشات یا سر و صدای زیاد ممکن است نشان دهنده یک مشکل مکانیکی باشد، مانند بست های شل، وزنه های غیرعادی نامتعادل، یا یاتاقان های فرسوده. قطعات آسیب دیده را بازرسی و تعمیر یا تعویض کنید.

ه) جداسازی ذرات ناسازگار

 اگر جداسازی ذرات ناسازگار است، اطمینان حاصل کنید که خوراک مواد به طور یکنواخت در سطح صفحه نمایش توزیع شده است. نرخ تغذیه را تنظیم کنید یا فیدرها را برای بهبود توزیع اجرا کنید.

عواملی که هنگام انتخاب غربال ارتعاشی دوار باید در نظر گرفت

هنگام انتخاب یک دستگاه غربال ارتعاشی دوار برای کاربرد خاص خود، مهم است که عوامل زیر را در نظر بگیرید:

الف) ظرفیت و ظرفیت مورد نیاز

برای اطمینان از اینکه الک انتخابی می تواند حجم مورد نیاز مواد را به طور موثری اداره کند، ظرفیت پردازش و نرخ توان مورد نظر را تعیین کنید.

ب) مشخصات مواد

خواص موادی که قرار است غربال شوند، مانند اندازه ذرات، چگالی، رطوبت و روان‌پذیری را در نظر بگیرید. این اطلاعات به تعیین طرح غربال مناسب، نوع صفحه و اندازه مش کمک می کند.

ج) طراحی صفحه و اندازه مش

 الکی با طرح صفحه و اندازه مش مناسب برای کاربرد مورد نظر انتخاب کنید. طرح‌های مختلف صفحه‌نمایش، مانند صفحات سوراخ‌دار، شبکه‌های سیمی بافته شده، و صفحه‌های مصنوعی، ویژگی‌های عملکردی متفاوتی را ارائه می‌دهند.

د) دوام تجهیزات

دوام و کیفیت ساخت غربال ارتعاشی دوار را ارزیابی کنید. به دنبال ساخت و ساز قوی، مواد با کیفیت بالا و اجزای قابل اعتمادی باشید که می توانند در برابر خواسته های برنامه شما مقاومت کنند و دوام طولانی مدت ارائه دهند.

ه) سهولت تعمیر و نگهداری

سهولت نگهداری و دسترسی به اجزای کلیدی را در نظر بگیرید. به دنبال ویژگی هایی مانند گیره های باز شدن سریع، تغییرات صفحه بدون ابزار، و دسترسی آسان به نقاط بازرسی باشید که می تواند کارهای تعمیر و نگهداری را ساده کرده و زمان خرابی را به حداقل برساند.

و) ویژگی های ایمنی

اطمینان حاصل کنید که غربال ارتعاشی دوار مجهز به ویژگی های ایمنی لازم مانند پوشش های محافظ، دکمه های توقف اضطراری و قفل های ایمنی برای محافظت از اپراتورها و رعایت مقررات ایمنی است.

ز) شهرت و پشتیبانی تامین کننده

 یک تامین کننده معتبر با سابقه ارائه تجهیزات با کیفیت و ارائه پشتیبانی عالی از مشتری را انتخاب کنید. ضمانت‌نامه‌ها، در دسترس بودن قطعات یدکی و کمک‌های فنی را برای اطمینان از عملکرد روان و مطمئن بررسی کنید.

توجه به سفارش غربال ارتعاشی دوار
