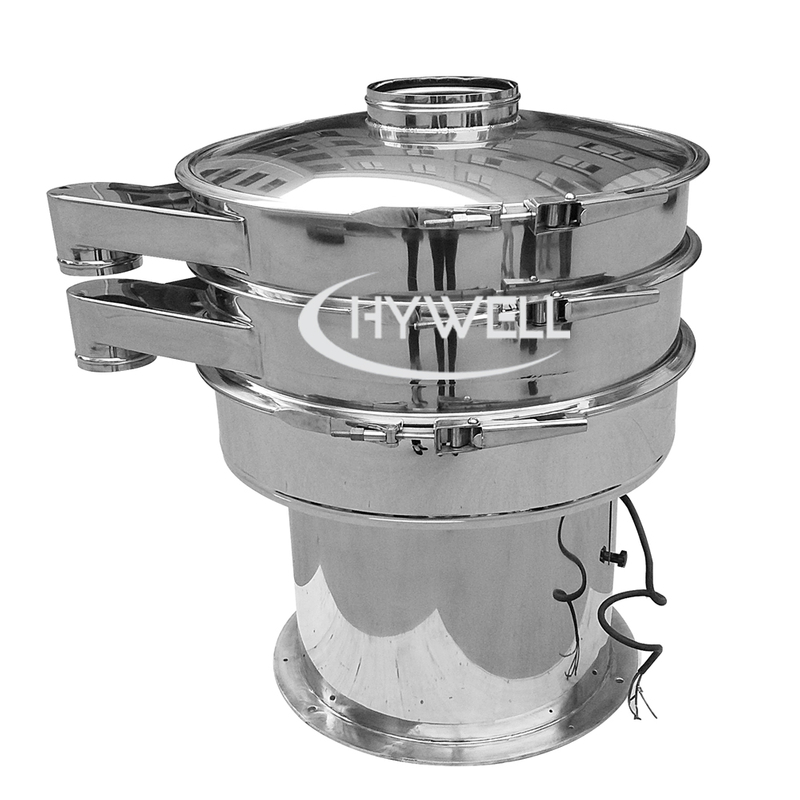

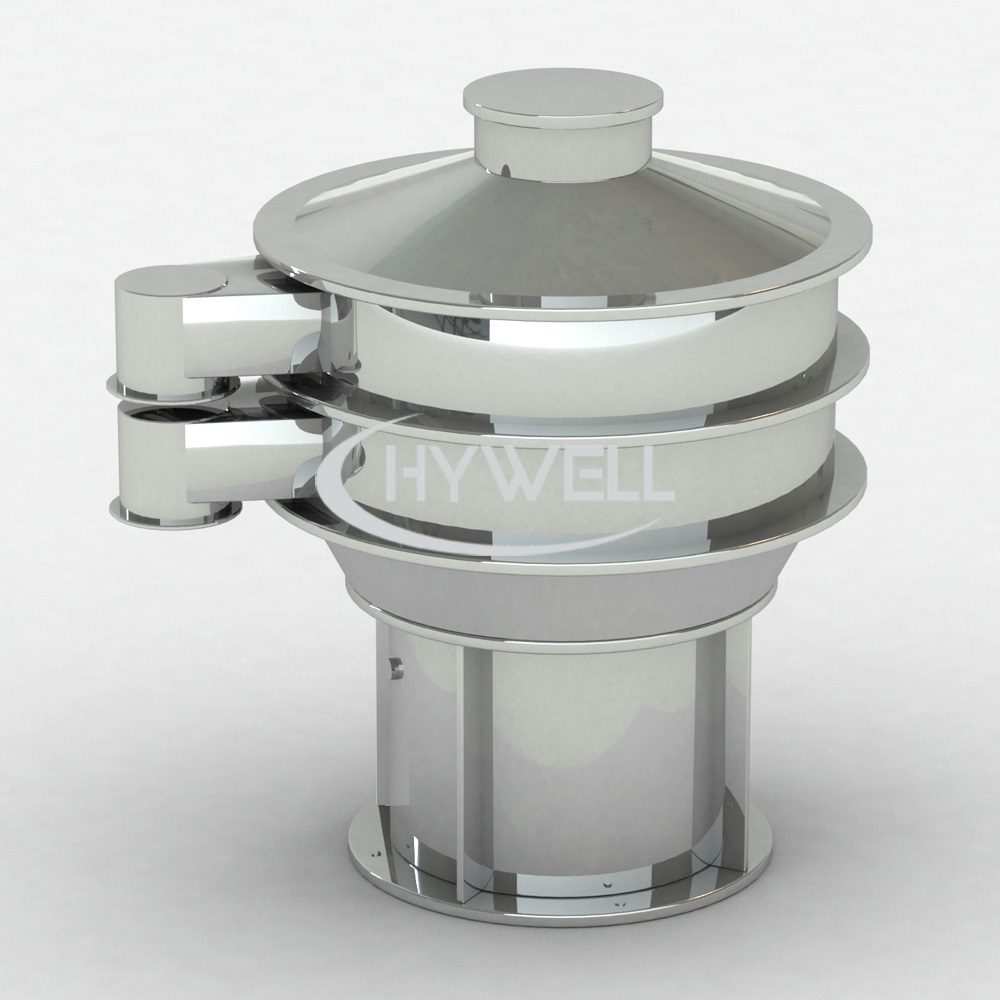

Sàng rung quay

Giới thiệu sàng rung quay

Nhiều loại sàng rung quay

Bất kỳ hạt, bột hoặc bùn nào cũng có thể được sàng lọc. Sàng nhỏ đến 500 lưới (28 micron) và lọc nhỏ đến 5 micron có thể đạt được hiệu quả sàng lọc và lọc hiệu quả.

Lưới sàng rung quay bột chống tắc

Sàng rung quay được thiết kế với cài đặt tự động làm sạch và chống tắc nghẽn để giảm thiểu khả năng chặn màn hình.

Sàng rung quay có cách phân loại một lớp hoặc nhiều lớp

Nó có thể chọn từ một đến năm màn hình, đồng thời sắp xếp hoặc lọc từ hai đến sáu lớp.

Sàng lọc chính xác hiệu quả cao của sàng rung quay

Màn hình thay thế tiện lợi của sàng rung quay

Theo nhu cầu khác nhau của một loạt các cấu trúc lưới màn hình. Một trong những lần thay màn hình chỉ còn 3-5 phút. Màn hình có tuổi thọ cao hơn và hiệu quả cao hơn.

Không có sự dẫn truyền rung động cơ học của sàng rung quay

Rung động ba chiều do nguồn rung mới tạo ra rất mạnh và ổn định. Thiết bị có thể được lắp đặt ở bất kỳ vị trí mong muốn nào một cách dễ dàng di chuyển.

Kinh tế và môi trường của màn hình rung quay

Máy và màn hình có tuổi thọ cao, tiêu thụ năng lượng thấp, chi phí bảo trì thấp, hiệu suất cao, dễ thay thế và các tính năng khác giúp thiết bị có giá cả phải chăng.

sàng rung SThông số kỹ thuật

Người mẫu	công suất(kg/h)	Lỗ sàng (lưới)	Công suất động cơ(KW)	trọng lượng (Kg)
ZS-400	50-300	3-200	0.55	150
ZS-600	100-450	3-200	0.75	250
ZS-800	300-750	3-200	1.1	320
ZS-1000	400-1100	3-200	1.5	400
ZS-1200	600-1600	3-200	1.5	500
ZS-1500	800-1800	3-200	2.2	600
ZS-1800	1000-2000	3-200	3.0	800
ZS-2000	1300-2500	3-200	3.0	1000
1. Máy móc Hywell có quyền thiết kế mà không cần thông báo trước 2. Tất cả các thông số kỹ thuật đều chính xác nhất có thể nhưng không mang tính ràng buộc.

Làm thế nào để chọn đúng mẫu máy sàng lọc tròn?

Khi lựa chọn máy sàng tròn (sàng rung tròn/sàng rung tròn), các thông số chính sau đây phải được xem xét cẩn thận để đảm bảo hoạt động tốt và tuổi thọ lâu dài:

1. Đặc tính vật liệu (Quan trọng nhất)

Bạn phải hiểu rõ tính chất của vật liệu:

• Tên vật liệu

• Phân bố kích thước hạt

• Độ ẩm

• Mật độ lớn

• Khả năng chảy

• Độ nhớt (nếu có)

Đặc tính vật liệu ảnh hưởng trực tiếp đến hiệu quả sàng lọc và liệu lưới có bị tắc hay không.

2. Năng lực xử lý (Thông lượng)

• Công suất yêu cầu (kg/h)

• Vận hành hàng loạt hoặc liên tục

Công suất quyết định đường kính và kích thước sàn của sàng rung tròn. Chọn sai kích thước có thể dẫn đến tràn hoặc lãng phí đầu tư.

3. Độ chính xác tách yêu cầu

Kích thước mắt lưới mục tiêu (số mắt lưới hoặc micron)

Số lượng phân số kích thước được tách ra

Nếu cần tách nhiều cỡ hạt thì cần phải có sàng rung tròn nhiều tầng.

4. Số lượng bộ bài (Layers)

1). 1 lớp → loại bỏ tạp chất

2). 2–3 lớp → chấm điểm/phân loại

Có sẵn tối đa 5 lớp (khuyến nghị 3 lớp để ổn định)

Nhiều lớp hơn làm tăng độ phức tạp nhưng cho phép phân tách nhiều giai đoạn.

5. Hệ thống làm sạch màn hình

Để tránh tắc nghẽn lưới:

1). Hệ thống bóng nảy

2). Hệ thống siêu âm (đối với bột mịn dưới 200 lưới)

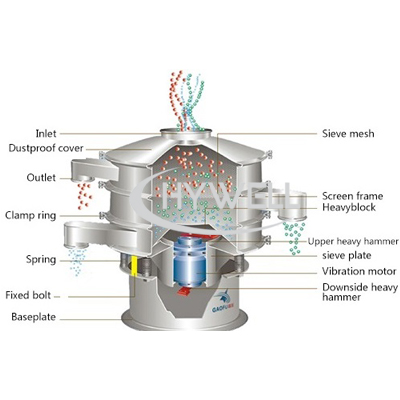

Nguyên tắc sàng rung quay

Sàng rung tròn hay còn gọi là sàng rung tròn hay sàng rung quay sử dụng động cơ đứng làm nguồn rung. Một trọng lượng lệch tâm (búa) được lắp ở cả đầu trên và đầu dưới của trục động cơ. Bằng cách điều chỉnh góc pha của trọng lượng lệch tâm trên và dưới, quỹ đạo chuyển động của bề mặt màn hình có thể được kiểm soát chính xác. Điều này cho phép màn hình rung tròn tạo ra chuyển động ba chiều, đảm bảo hiệu suất sàng lọc hiệu quả.

Để ngăn ngừa tắc nghẽn lưới, sàng rung tròn có thể được trang bị hệ thống làm sạch màn hình hiệu quả, chẳng hạn như bóng nảy hoặc thiết bị siêu âm. Chuyển động dọc và ngang của máy, cũng như đường di chuyển của vật liệu qua sàn sàng, có thể được điều chỉnh chính xác bằng cách thay đổi góc của hai quả nặng lệch tâm.

Máy sàng rung tròn của chúng tôi được thiết kế để sàng lọc, khử bụi và phân loại nhiều loại bột và hạt. Nó loại bỏ hiệu quả các hạt và tạp chất có kích thước quá lớn, đảm bảo quá trình xử lý ổn định và đáng tin cậy. Chúng tôi cung cấp máy sàng rung tròn ở cấu hình một tầng hoặc nhiều tầng, phù hợp cho cả dây chuyền sản xuất theo mẻ và liên tục trong các ngành công nghiệp thực phẩm, dược phẩm và hóa chất.

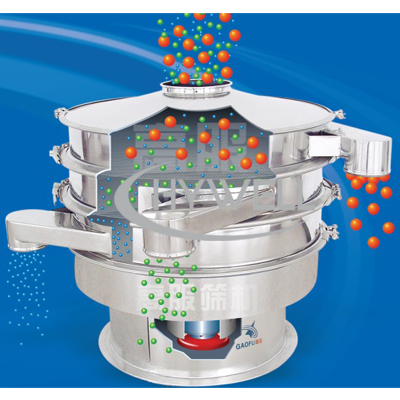

Máy sàng rung quay hoạt động như thế nào?

Nguyên lý làm việc của sàng rung quay bao gồm các bước sau:

Bước 1: Cấp nguyên liệu

 Vật liệu cần sàng được đưa vào giữa sàng thông qua một cửa vào.

Bước 2: Chuyển động hồi chuyển

 Động cơ tạo ra các rung động làm cho sàng rung theo chuyển động quay. Chuyển động này trải đều vật liệu trên bề mặt màn hình.

Bước 3: Tách hạt

 Khi vật liệu di chuyển qua sàng, các hạt nhỏ hơn lỗ sàng sẽ đi qua, trong khi các hạt lớn hơn được giữ lại trên bề mặt sàng.

Bước 4: Xả

 Các hạt tách biệt được thải ra qua các đầu ra được chỉ định, trong khi các hạt có kích thước quá lớn tiếp tục di chuyển về phía đầu ra của sàng.

Ứng dụng của sàng rung quay

Sàng rung quay tìm thấy ứng dụng trong nhiều ngành công nghiệp, bao gồm:

a) Công nghiệp thực phẩm và đồ uống

 Sàng quay thường được sử dụng để sàng lọc và phân loại các sản phẩm thực phẩm khác nhau, chẳng hạn như bột mì, đường, gia vị và nguyên liệu dạng bột. Chúng đảm bảo chất lượng sản phẩm bằng cách loại bỏ tạp chất và các hạt quá khổ.

b) Công nghiệp dược phẩm

Những sàng rung tròn này đóng một vai trò quan trọng trong quy trình sản xuất dược phẩm, trong đó việc phân tách chính xác bột và hạt là rất cần thiết. Chúng thường được sử dụng trong sản xuất máy tính bảng, sơn tĩnh điện và chế biến thành phần dược phẩm hoạt tính (API).

c) Công nghiệp hóa chất

 Sàng rung quay được sử dụng rộng rãi trong ngành hóa chất để sàng lọc và tách các loại hóa chất, chất màu, thuốc nhuộm và phân bón khác nhau.

Tính năng sàng rung quay

Máy sàng rung tròn dòng ZS của Hywell Machinery (còn được gọi là sàng rung quay hoặc sàng rung tròn) mang lại những ưu điểm sau so với các giải pháp sàng lọc thông thường:

1. Độ chính xác cao hơn – Dòng nguyên liệu đầy đủ trên toàn bộ bề mặt lưới đảm bảo phân loại chính xác và phân tách hiệu quả với màn hình rung tròn.

2. Độ ồn thấp hơn – Lò xo chất lượng cao được lắp đặt giữa đế máy và thân máy rung giúp giảm tiếng ồn khi vận hành xuống dưới 60 dB, đảm bảo hoạt động êm ái và yên tĩnh.

3. Vận hành dễ dàng & ít bảo trì – Vỏ máy rung được thiết kế đặc biệt cho phép sử dụng động cơ đứng tiêu chuẩn thay vì động cơ rung chuyên dụng, giảm chi phí bảo trì cho máy sàng rung tròn.

4. Giảm thời gian ngừng hoạt động khi vệ sinh – Thiết bị có thể được tháo rời nhanh chóng mà không cần dụng cụ. Tất cả các bộ phận tiếp xúc của sàng rung tròn đều có thể rửa sạch hoàn toàn để làm sạch nhanh chóng.

5. Thiết kế tuân thủ GMP - Thùng có bề mặt bên trong và bên ngoài được đánh bóng cao không có góc chết, cho phép xả dễ dàng, dễ dàng vệ sinh và không bị nhiễm bẩn chéo, đáp ứng đầy đủ các yêu cầu của GMP.

6. Tích hợp dây chuyền sản xuất - Máy sàng rung tròn có thể được kết nối với các thiết bị sấy như máy sấy tầng sôi hoặc máy sấy tầng sôi cho dây chuyền xử lý liên tục.

7. Khả năng tương thích của dây chuyền nghiền – Máy sàng rung tròn cũng có thể hoạt động với các máy nghiền bột, chẳng hạn như máy nghiền chốt 30B, để sàng lọc các hạt quá khổ sau khi nghiền.

8. Hiệu quả cao và thiết kế bền bỉ - Cấu trúc tinh tế, hoạt động ổn định và phù hợp với nhiều loại bột và vật liệu nhớt khác nhau khiến cho máy sàng rung tròn này trở nên rất linh hoạt.

9. Thay thế màn hình dễ dàng – Thay đổi lưới nhanh chóng, vận hành đơn giản và giặt thuận tiện nâng cao hiệu quả sản xuất.

10. Không chặn lưới - Máy sàng rung quay ngăn ngừa tắc nghẽn lưới, loại bỏ rò rỉ bột và hỗ trợ kích thước sàng lọc mịn từ 500 lưới xuống đến 0,028 mm.

11. Nhiều tùy chọn sàn – Sàng rung tròn có thể được cấu hình với tối đa năm lớp, mặc dù vậy nên sử dụng ba lớp để có hiệu suất sàng lọc tối ưu.

Ưu điểm của việc sử dụng sàng rung quay

Sử dụng máy sàng rung quay mang lại một số lợi thế so với các phương pháp sàng lọc truyền thống. Dưới đây là một số lợi ích chính:

a) Hiệu quả sàng lọc cao

Sàng rung quay được thiết kế để tối đa hóa hiệu quả sàng lọc. Chuyển động hồi chuyển và thiết kế màn hình độc đáo đảm bảo rằng mọi hạt tiếp xúc với bề mặt màn hình, mang lại sự phân tách hiệu quả và chính xác.

b) Tách hạt chính xác

 Với độ mở màn hình có thể điều chỉnh và kích thước sàng có thể tùy chỉnh, sàng rung quay cung cấp khả năng tách hạt chính xác theo yêu cầu cụ thể. Mức độ chính xác này đặc biệt quan trọng trong các ngành mà chất lượng và tính nhất quán của sản phẩm là tối quan trọng.

c) Tính linh hoạt và khả năng thích ứng

 Sàng rung quay là loại máy linh hoạt có thể xử lý nhiều loại vật liệu, bao gồm bột, hạt và chất lỏng. Chúng có thể dễ dàng tùy chỉnh với các loại màn hình và kích thước mắt lưới khác nhau để phù hợp với nhiều ứng dụng khác nhau.

d) Thiết kế nhỏ gọn và tiết kiệm không gian

Sàng rung quay được biết đến với thiết kế nhỏ gọn, khiến chúng trở nên lý tưởng cho việc lắp đặt ở những nơi có không gian hạn chế. Chúng có thể dễ dàng tích hợp vào dây chuyền sản xuất hiện có mà không cần sửa đổi đáng kể.

e) Tiếng ồn thấp và độ rung tối thiểu

 So với các thiết bị sàng lọc khác, sàng rung quay tạo ra tiếng ồn và độ rung tối thiểu trong quá trình vận hành. Điều này làm cho chúng phù hợp để sử dụng trong môi trường nhạy cảm với tiếng ồn và đảm bảo môi trường làm việc thoải mái cho người vận hành.

f) Dễ dàng bảo trì và làm sạch

 Sàng rung tròn được thiết kế để dễ dàng bảo trì và làm sạch. Màn hình và bảng truy cập có thể tháo rời cho phép kiểm tra, thay thế và làm sạch các bộ phận nhanh chóng, giảm thiểu thời gian ngừng hoạt động và đảm bảo hiệu suất tối ưu.

g) Giải pháp tiết kiệm chi phí

Hiệu quả, độ bền và tính linh hoạt của màn hình rung quay khiến chúng trở thành giải pháp sàng lọc tiết kiệm chi phí về lâu dài. Chúng giúp cải thiện năng suất, giảm lao động chân tay và nâng cao chất lượng sản phẩm, mang lại lợi tức đầu tư (ROI) thuận lợi.

Vật liệu xây dựng sàng rung quay

Hywell Machinery có thể cung cấp sàng rung quay ZS Series của chúng tôi với các bộ phận tiếp xúc được chế tạo bằng SS304, SS316L, Titanium, thép không gỉ Duplex, v.v. Các bộ phận điện của hệ thống điều khiển của máy sàng bột có thể được điều chỉnh theo nhu cầu của khách hàng.

Khắc phục sự cố thường gặp và giải quyết vấn đề cho sàng rung quay

Mặc dù có độ tin cậy cao nhưng sàng rung quay đôi khi có thể gặp phải các vấn đề có thể ảnh hưởng đến hiệu suất của chúng. Dưới đây là một số mẹo khắc phục sự cố phổ biến:

a) Chuyển động màn hình không đều

 Nếu chuyển động của màn hình không đồng đều hoặc thất thường, hãy kiểm tra xem đai truyền động có bị lỏng hoặc mòn không, vòng bi động cơ bị hỏng hoặc trọng lượng lệch tâm bị lệch. Điều chỉnh hoặc thay thế các thành phần này khi cần thiết.

b ) Tắc nghẽn màn hình

 Nếu màn hình thường xuyên bị tắc, hãy cân nhắc sử dụng bề mặt màn hình tự làm sạch hoặc triển khai các công cụ hỗ trợ sàng lọc bổ sung như bóng nảy hoặc hệ thống siêu âm để ngăn ngừa tắc nghẽn.

c) Thông lượng không đủ

Nếu thông lượng thấp hơn dự kiến, hãy kiểm tra xem màn hình có bị mòn hoặc hư hỏng hay không, kích thước mắt lưới màn hình không chính xác hoặc độ căng màn hình không đúng. Thay thế hoặc điều chỉnh màn hình cho phù hợp.

d) Rung động hoặc tiếng ồn quá mức

 Rung động hoặc tiếng ồn quá mức có thể chỉ ra vấn đề cơ học, chẳng hạn như ốc vít bị lỏng, trọng lượng lệch tâm không cân bằng hoặc vòng bi bị mòn. Kiểm tra và sửa chữa hoặc thay thế các bộ phận bị ảnh hưởng.

e) Tách hạt không đồng nhất

 Nếu việc tách hạt không nhất quán, hãy đảm bảo rằng nguyên liệu được phân bổ đều trên bề mặt sàng. Điều chỉnh tốc độ nạp hoặc triển khai các bộ nạp để cải thiện khả năng phân phối.

Các yếu tố cần xem xét khi chọn sàng rung quay

Khi chọn máy sàng rung quay cho ứng dụng cụ thể của bạn, điều quan trọng là phải xem xét các yếu tố sau:

a) Yêu cầu về năng lực và thông lượng

Xác định công suất xử lý và tốc độ thông lượng mong muốn để đảm bảo sàng được chọn có thể xử lý khối lượng vật liệu cần thiết một cách hiệu quả.

b) Đặc tính vật liệu

Xem xét các đặc tính của vật liệu cần sàng lọc, chẳng hạn như kích thước hạt, mật độ, độ ẩm và khả năng chảy. Thông tin này sẽ giúp xác định thiết kế sàng, loại sàng và kích thước mắt lưới thích hợp.

c) Thiết kế màn hình và kích thước mắt lưới

 Chọn sàng có thiết kế sàng và kích thước mắt lưới phù hợp với mục đích sử dụng. Các thiết kế màn chắn khác nhau, chẳng hạn như tấm đục lỗ, lưới thép dệt và màn chắn tổng hợp, mang lại các đặc tính hiệu suất khác nhau.

d) Độ bền của thiết bị

Đánh giá độ bền và chất lượng chế tạo của sàng rung quay. Hãy tìm kiếm kết cấu chắc chắn, vật liệu chất lượng cao và các thành phần đáng tin cậy có thể đáp ứng nhu cầu ứng dụng của bạn và mang lại độ bền lâu dài.

e) Dễ bảo trì

Xem xét sự dễ dàng bảo trì và khả năng tiếp cận của các thành phần chính. Tìm kiếm các tính năng như kẹp tháo nhanh, thay đổi màn hình không cần dụng cụ và dễ dàng truy cập vào các điểm kiểm tra, có thể đơn giản hóa các tác vụ bảo trì và giảm thiểu thời gian ngừng hoạt động.

f) Tính năng an toàn

Đảm bảo rằng sàng rung quay được trang bị các tính năng an toàn cần thiết, chẳng hạn như vỏ bảo vệ, nút dừng khẩn cấp và khóa liên động an toàn, để bảo vệ người vận hành và tuân thủ các quy định an toàn.

g) Danh tiếng và sự hỗ trợ của nhà cung cấp

 Chọn một nhà cung cấp có uy tín với thành tích cung cấp thiết bị chất lượng và cung cấp hỗ trợ khách hàng tuyệt vời. Kiểm tra chế độ bảo hành, tính sẵn có của phụ tùng thay thế và hỗ trợ kỹ thuật để đảm bảo hoạt động trơn tru và đáng tin cậy.

Chú ý đến thứ tự của sàng rung quay
