Flüssiggas
HYWELL
8419399090
SUS304/SUS316L/Titan
Lebensmittel/Pharma/Chemie
Ja
| Menge: | |
|---|---|
Sprühtrocknung ist ein Verfahren zur Herstellung eines trockenen Pulvers direkt aus einer Lösung oder Aufschlämmung.In einem kontinuierlichen Prozess wird das flüssige Ausgangsmaterial als Nebel aus feinen Tröpfchen in einem heißen Trocknungsgasstrom verteilt, alles in einer zylindrischen Trocknungskammer.Bei wässrigen Prozessen ist das Trocknungsgas typischerweise Luft.Da die Trocknungskinetik so schnell ist, werden Materialien in Sekundenbruchteilen getrocknet, was dazu beiträgt, dass der Prozess für thermisch empfindliche Materialien wie Lebensmittel, Extrakte und andere organische Substanzen geeignet ist.
Ein Hochgeschwindigkeits-Zentrifugalsprühtrockner ist eine Art kontinuierlicher atmosphärischer Trockner.Verwenden Sie ein pneumatisches oder elektrisches Zerstäubungsgerät, um flüssiges Hochgeschwindigkeits-Zentrifugalspray in Form von Nebeltröpfchen zu erzeugen, diese Nebeltröpfchen mit der heißen Luft in der Trockenkammer in Kontakt zu bringen und sofort zu trocknen.Dieser Hochgeschwindigkeits-Zentrifugal-Sprühtrockner wird oft als Zentrifugal-Sprühtrockner, Zentrifugal-Sprühtrockner oder Sprühtrocknungsmaschine bezeichnet.Hywell Machinery hat auch das Laborsprühtrockner , die für Labortests verwendet werden.
Einige spezielle Materialien müssen erneut durch den vertikalen Wirbelschichttrockner als Charge-zu-Charge-Trocknung getrocknet werden oder es muss ein vibrierender Wirbelschichttrockner zur kontinuierlichen Trocknung angeschlossen werden, um die Endfeuchtigkeit zu reduzieren, wenn der Hywell-Ingenieur die LPG-Sprühtrocknungsmaschine entwirft und entscheidet, ob diese hinzugefügt werden soll Der zweite Schritt der Trocknungsmaschine bestimmt den Charakter des Materials.
Einige spezielle Materialien müssen nach dem Trocknen erneut trocknen Vertikaler Wirbelschichttrockner als Batch-to-Batch-Trockner oder verbunden Vibrations-Fließbetttrockner als kontinuierliche Trocknung zur Reduzierung der Endfeuchtigkeit. Wenn Hywell-Ingenieure die Sprühtrocknungsmaschine entwerfen und entscheiden, ob diese Trocknungsmaschine im zweiten Schritt hinzugefügt werden soll, basieren sie auf dem Charakter des Materials.
Wenn die Flüssigkeit dick ist und nicht gepumpt werden kann, Flüssigkeiten mit hohem Zuckergehalt oder hitzeempfindliche Flüssigkeiten.Sie können die der Firma Hywell verwenden Hocheffizienter Vakuumtrockner bzw Vakuum-Regaltrockner.

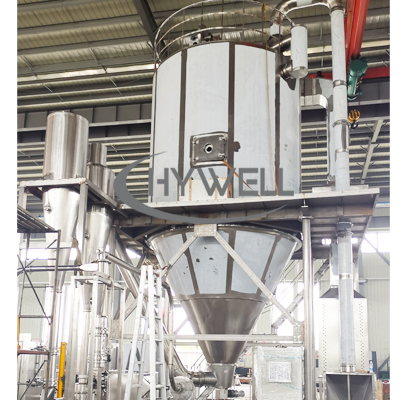

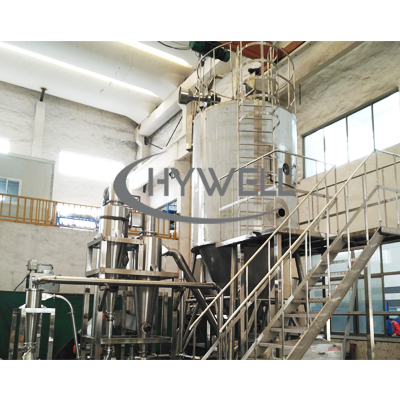

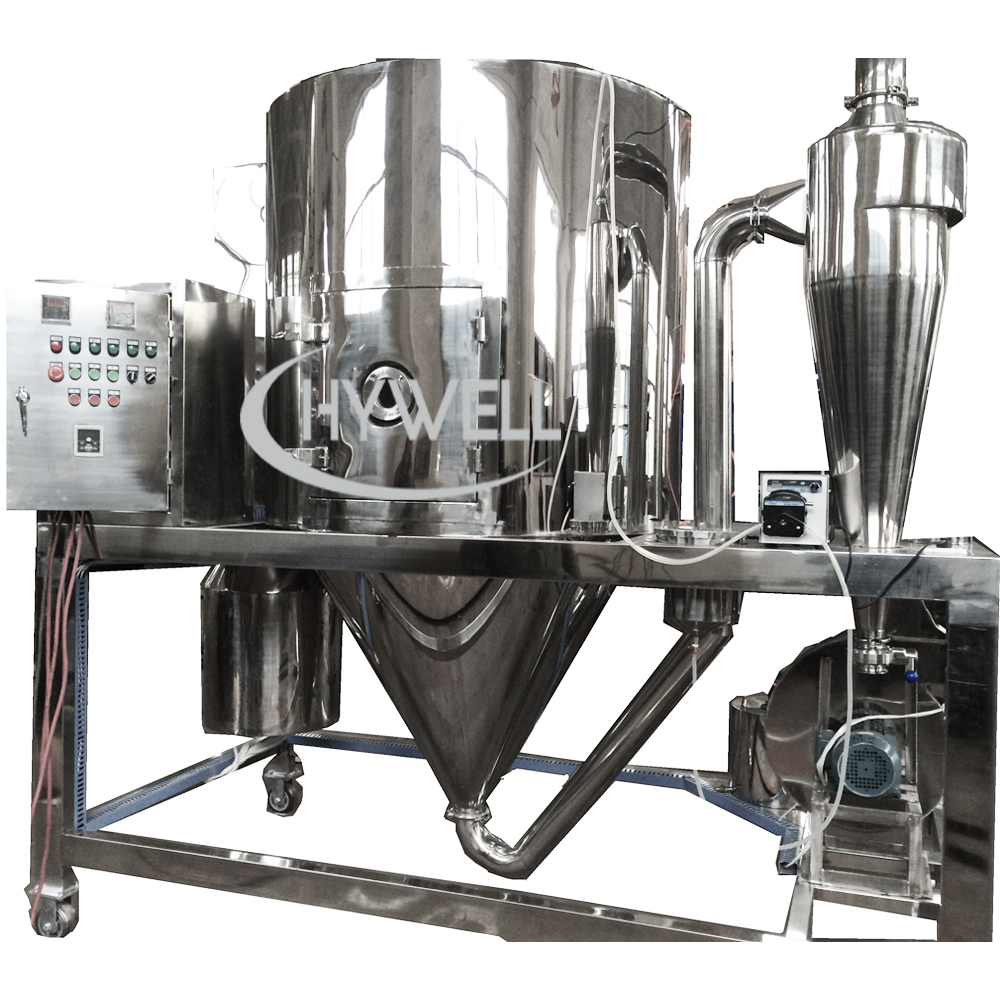

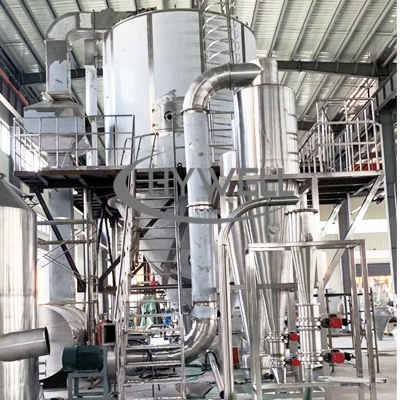

Hochgeschwindigkeits-Zentrifugalsprühtrockner
Hochgeschwindigkeits-Zentrifugalsprühtrockner
Hochgeschwindigkeits-Zentrifugalsprühtrockner

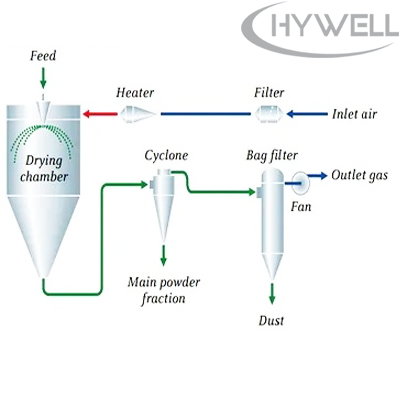

Die heiße Luft gelangt spiralförmig in den Trockenraum und gelangt nach der Filterung und Erwärmung gleichmäßig in den Luftverteiler oben am Trockner.Beim Durchlaufen des Hochgeschwindigkeits-Zentrifugalzerstäubers oben auf dem Turm des kleinen Sprühtrockners rotiert die Materialflüssigkeit und wird in die extrem feinen Nebelflüssigkeitsperlen gesprüht.Durch die sehr kurze Kontaktzeit der reinen Heißluft können die Materialien in Sekundenschnelle zu Endprodukten getrocknet werden.Die Endprodukte werden kontinuierlich vom Boden des Trockenturms oder aus den Zyklonen des Sprühtrockners ausgetragen.Das Abgas wird über das Gebläse abgeführt.Hywell wird den Beutelfilter so konzipieren, dass er Materialien sammelt, um eine Materialrückgewinnung von 99,9 % zu erreichen, wenn es sich bei einigen Materialien um Sondermaterialien handelt.Wenn einige Materialien die Umwelt verschmutzen, wird Hywell den Wasserwäscher für die Hochgeschwindigkeits-Zentrifugalsprühtrockner entwickeln und herstellen.
Der Hochgeschwindigkeits-Zentrifugalsprühtrockner der LPG-Serie besteht aus einem Flüssigkeitsübertragungssystem, einem Luftfiltersystem und einem Heizsystem, einer Flüssigkeitszerstäubung, einem Trockenturm, einem Luftabsaug- und Materialsammelsystem, einem Steuersystem usw. Die Merkmale für jedes System sind wie folgt:
Bevor die Frischluft in den Heizer eintritt, sollte sie zuerst den Vor- und Nachfilter passieren und dann zum Erhitzen in den Heizer gelangen.Für die Heizmethode gibt es elektrische Heizgeräte oder Dampfstrahler, Gasöfen usw.Welche Methode zu wählen ist, hängt von den Standortbedingungen des Kunden ab.Um sicherzustellen, dass das Trocknungsmedium mit hoher Reinheit in die Trocknungskammer gelangt, sollte die erwärmte Luft den Hochtemperatur-Hocheffizienzfilter (HEPA-Option) durchlaufen, bevor sie in die Trocknungskammer des Hochgeschwindigkeits-Zentrifugalsprühtrockners gelangt.
Das Flüssigkeitsabgabesystem besteht aus einem Flüssigkeitstank, einer Pumpe usw., um sicherzustellen, dass die Flüssigkeit reibungslos in den Zerstäuber gelangt.
Das Zerstäubungssystem besteht aus einem Hochgeschwindigkeits-Zentrifugalzerstäuber mit Inverter usw.
Das Pulver aus dem Hochgeschwindigkeits-Zentrifugalzerstäuber hat eine Größe zwischen 40 und 120 Mikrometern.
Die Trockenkammer der Sprühtrocknungsmaschine besteht aus Spiralmantel, Heißluftverteiler, Hauptturm und relevanten Armaturen.
Das Spiralgehäuse und der Heißluftverteiler: Das Spiralgehäuse und der Heißluftverteiler an der Oberseite des Turms können den Rotationswinkel des Luftstroms entsprechend den spezifischen Bedingungen regulieren, um den Luftstrom innerhalb des Turms effektiv zu leiten und zu verhindern, dass das Material an der Wand haftet.In der Mitte befindet sich die Position zum Einbau des Zerstäubers.
Trockenturm von Sprühtrocknungsmaschinen: Die Innenwand kleiner Sprühtrocknungsmaschinen besteht aus einer SUS-Spiegelplatte und wird durch Lichtbogenschweißen verschweißt.Die Dämmschicht besteht aus Steinwolle
In der Mitte des Turms gibt es ein Mannloch, das man sehen kann und das die Reinigung und Wartung des Turms erleichtert.Für die Kreuzschnittstelle des Turmkörpers ist der Rohrkrümmer bogenförmig ausgeführt, wodurch der Totwinkel reduziert wird.versiegelter Typ.
Der Hauptturm der kleinen Sprühtrocknungsmaschine ist mit einem Lufthammer ausgestattet, der durch den Impuls gesteuert wird und rechtzeitig auf den Haupttrocknungsturm trifft, um zu verhindern, dass der Staub an der Wand haftet
Es gibt verschiedene Arten von Materialsammelsystemen für Sprühtrocknungsanlagen.Wie Zyklon, Zyklon + Beutelfilter, Zyklon + Beutelfilter + Wasserwäscher und so weiter.Die Methode hängt von der Materialeigenschaft selbst ab.Für das Filtersystem der Abluft bieten wir auf Anfrage einen Filter an.
HMI+PLC, jeder Parameter kann auf dem Touchscreen der kleinen Sprühtrocknungsanlage angezeigt werden.Jeder Parameter kann einfach kontrolliert und aufgezeichnet werden.Es können aber auch Schaltflächen verwendet werden, um die Kundeninvestitionen zu reduzieren.
Modell | LPG-5 | LPG-10 | LPG-15 | LPG-25 | LPG-50 |
Maximale Feuchtigkeitsverdunstung (kg) | 5 | 10 | 15 | 25 | 50 |
Temperaturbereich der Einlassluft (ºC) | 100-280 | 100-280 | 100-280 | 100-280 | 100-280 |
Temperaturbereich der Abluft (ºC) | 60-130 | 60-130 | 60-130 | 60-130 | 60-130 |
Trocknerzeit (S) | 1,0 ~ 1,5 | 1,0 ~ 1,5 | 1,0 ~ 1,5 | 1,0 ~ 1,5 | 1,0 ~ 1,5 |
Zerstäubungstyp | Rotationszerstäuber | Rotationszerstäuber | Rotationszerstäuber | Rotationszerstäuber | Rotationszerstäuber |
Zerstäubergeschwindigkeit (U/min) | 24000~30000 | 24000~30000 | 18000~24000 | 18000~24000 | 18000~22000 |
Zerstäuberscheibe (mm) | 50 | 80 | 100 | 120 | 120 |
Heizweg | Elektrizität | Elektrizität | Dampf + Strom | Dampf + Strom | Dampf + Strom |
Durchmesser der Trocknungskammer | 1000 | 1200 | 1600 | 2000 | 2300 |
Wiederherstellungsrate des getrockneten Pulvers (%) | ≥95 | ≥95 | ≥95 | ≥95 | ≥95 |
Referenzmaschinenabmessungen (m) | 1,5x1,1x2,2 | 2,5x1,5x2,6 | 3x1,7x2,8 | 4x2,8x4,2 | 5x3x5,2 |
Referenzgewicht der Maschine (kg) | 700 | 1200 | 1500 | 1900 | 2500 |
1.Hywell Machinery behält sich das Designrecht ohne Vorankündigung vor 2. Alle Spezifikationen von Sprühtrocknern sind so genau wie möglich, aber nicht verbindlich. | |||||

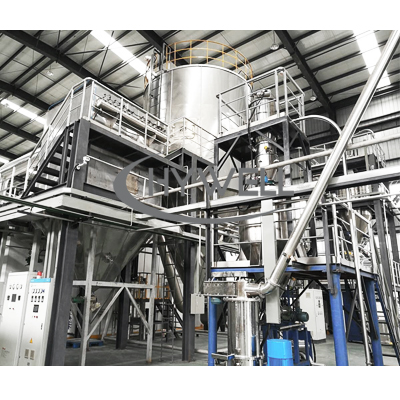

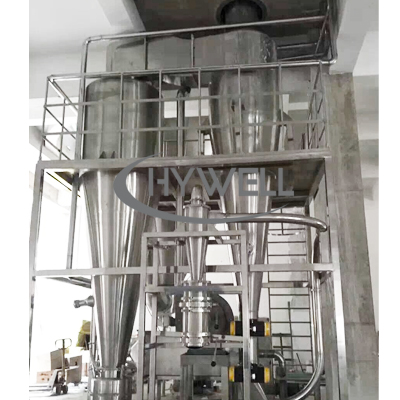

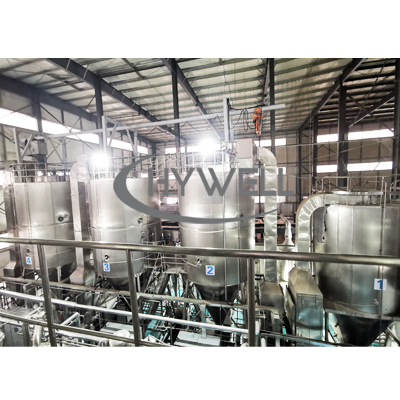

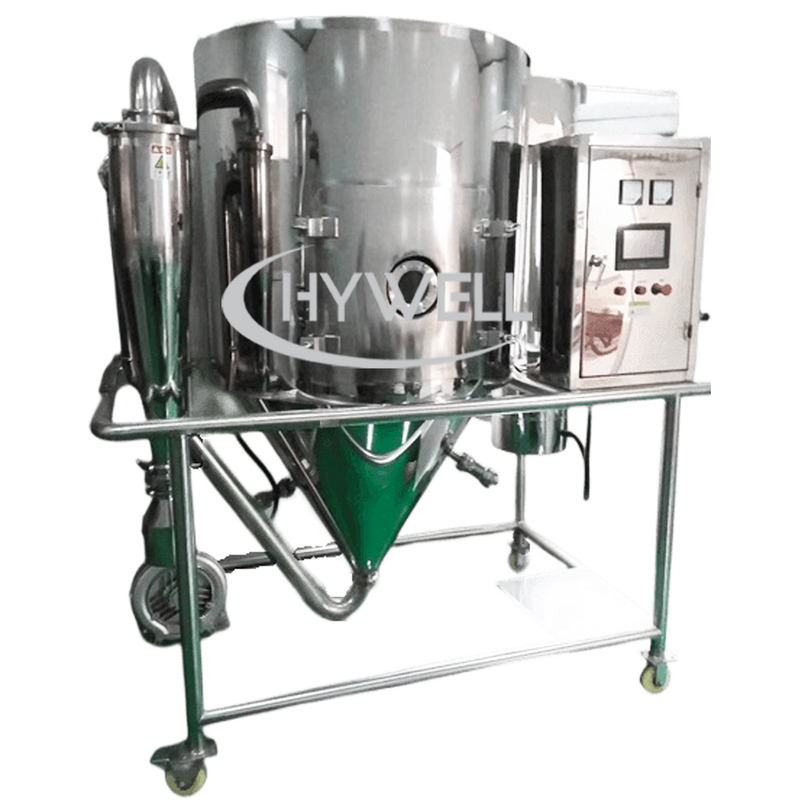

Hochgeschwindigkeits-Zentrifugal-Sprühtrockner
Hochgeschwindigkeits-Zentrifugal-Sprühtrockner
Hochgeschwindigkeits-Zentrifugal-Sprühtrockner
Natriumfluorid, Kaliumfluorid, basische Farbstoffe und Pigmente, Farbstoffzwischenprodukte, Mehrnährstoffdünger, Formaldehydkieselsäure, Katalysatoren, Schwefelsäuremittel, Aminosäuren, weißer Ruß usw.
AB, ABS-Emulsion, Harnstoff-Formaldehydharz, Phenolharz, Leim (Harnstoff-)Formaldehydharz, Polyethylen, Polyvinylchlorid usw.
fettreiches Milchpulver, Gluten, Kakaomilchpulver, Milchaustauscherpulver, Jagdblutpulver, Eiweiß (gelb) usw.
Hafer, Hühnersaft, Kaffee, Instanttee, Gewürzfleisch, Protein, Sojabohnen, Erdnussprotein usw.
Maisquellwasser, Maisstärke, Glucose, Pektin, Maltose, Kaliumsorbat usw.
Aluminiumoxid, Fliesenmaterialien, Magnesia, Talk usw.
1. Produktqualität und -eigenschaften können durch den Hochgeschwindigkeits-Zentrifugalsprühtrockner während des gesamten Trocknungsvorgangs effektiv kontrolliert und aufrechterhalten werden.
2. Hochgeschwindigkeits-Zentrifugalsprühtrockner können thermolabile Produkte/Arzneimittel sein, die bei Atmosphärendruck und niedriger Temperatur getrocknet werden können.
3. Hochgeschwindigkeits-Zentrifugal-Sprühtrockner ermöglichen eine Produktion im kontinuierlichen Betrieb, anpassbar an herkömmliche SPS-Steuerung (Programmable Logic Controller) und relativ einfach zu bedienen.
4. Ausgangsstoffe in Lösungs-, Aufschlämmungs-, Emulsions-, Pasten- und Schmelzform können getrocknet werden, sofern sie pumpbar sind.
5. Das Korrosionsproblem ist minimal und die Materialauswahl für den Bau eines Hochgeschwindigkeits-Zentrifugalsprühtrockners wird vereinfacht, da das getrocknete Material in wasserfreiem Zustand mit den Geräteoberflächen in Kontakt kommt.
6. Hochgeschwindigkeits-Zentrifugalsprühtrockner erzeugen trockene Pulverpartikel mit kontrollierbarer Partikelgröße, Form, Form, Feuchtigkeitsgehalt und anderen spezifischen Eigenschaften, unabhängig von der Trocknerkapazität und Wärmeempfindlichkeit.
7. Hochgeschwindigkeits-Zentrifugal-Sprühtrockner bewältigen ein breites Spektrum an Produktionsraten und bieten umfassende Flexibilität bei der Gestaltung, d.
1. Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen sind sperrig und auch teuer in der Installation.
2. Bei einer Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschine ist es schwierig, das Innere des Turms und des Rohrs nach der Arbeit zu reinigen.
3. Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen haben einen geringen thermischen Wirkungsgrad, was bedeutet, dass während des Betriebs viel Wärme verschwendet wird.
4. Feste Materialien können nicht mit einer Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschine getrocknet werden.Die Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen können nur die Flüssigkeit trocknen, die pumpbar ist.
5. Produktablagerungen in der Trockenkammer der Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen können zu Produktverschlechterung oder Brandgefahr führen.
6. Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen sind energieintensive Geräte, weil:
1).Spezifische Verdampfungswärme kann in kurzer Zeit zugeführt werden.
2).Der Temperaturunterschied in der Trockenkammer ist relativ gering und
3).Mit der Abluft geht eine erhebliche Menge Wärme verloren.
Die Sammelmethode eines kleinen Sprühtrockners ist normalerweise die Zyklonsammlung und die Beutelstaubsammlung.Der Laborsprühtrockner (LPG-5) nutzt einen einstufigen Zyklon zur Materialaufnahme.Allerdings ist der Wert der getrockneten Materialien nicht hoch und belastet die Umwelt nicht.Bei kleinen Sprühtrocknern kann eine zweistufige Zyklonabscheidung eingesetzt werden.Bei großen Sprühtrocknern oder Materialien, die die Umwelt verschmutzen, besteht das Materialsammelsystem jedoch aus einem Zyklon-Staubentfernungssystem und einem Beutelstaubentfernungssystem.Speziell entwickelt entsprechend der tatsächlichen Situation der Materialien des Kunden
• Futtertank
• Flüssigkeitspumpe
• Zentrifugalzerstäuber
• G4- und F7-Lufteinlassfilter
• Elektrische Heizung
• Trockenkammer
• Zyklon
• Pulverbehälter
• Luftkanäle
• Sauggebläse
• Bedienfeld mit SPS inkl.Touchscreen, Kabel, Verkabelung und Datenprotokollierung
• Tragkonstruktion mit Treppen, Plattformen und Geländern – alles aus Edelstahl
• Isolierter Futtertank
• Ein Rührwerk im Futtertank
• Berstscheibe
• HEPA-Filter H13
• Luftentfeuchter
• Dampfheizung
• Gasheizung, indirekt oder direkt
• Drucklufthämmer
• Beutelfilter
• Abluft-Wasserwäscher

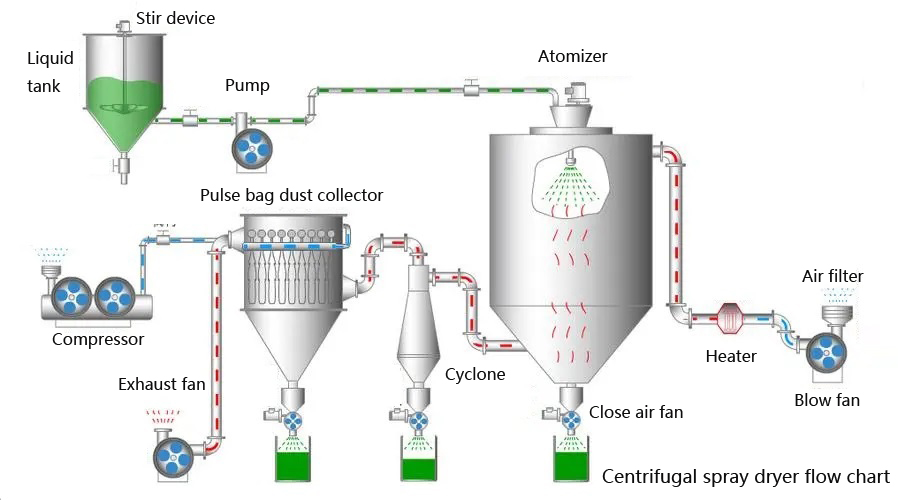

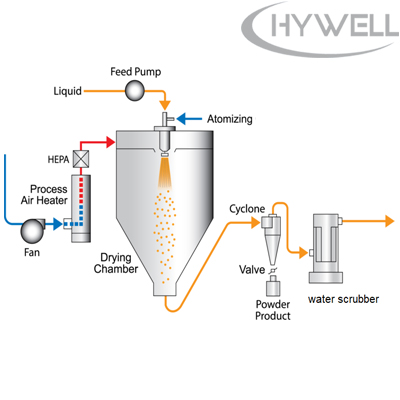

Flussdiagramm für Sprühtrockner
Flussdiagramm für Sprühtrockner
1. Die Trocknungsgeschwindigkeit ist hoch und nach dem Aufsprühen der flüssigen Materialien wird die Oberflächenfläche der Materialien stark vergrößert.Im Heißluftstrom können 95-98 % des Wassers gleichzeitig verdampft werden.Die Trocknungszeit beträgt nur wenige Sekunden, was besonders für hitzeempfindliche Materialien geeignet ist.
2. Die Endprodukte weisen eine gute Gleichmäßigkeit, Fließfähigkeit und Löslichkeit auf.und die Endprodukte sind von hoher Reinheit und guter Qualität.
3. Die Produktionsverfahren sind einfach und leicht zu bedienen und zu steuern.Die Feuchtigkeit des flüssigen Inhalts beträgt 40–60 % (bei speziellen Materialien kann der Inhalt bis zu 90 % betragen). Die Dose wird einzeln zu Pulver- oder Partikelprodukten getrocknet.
4. Nach dem Trocknungsprozess durch die Hochgeschwindigkeits-Zentrifugal-Sprühtrocknermaschine ist kein Zerkleinern und Sortieren erforderlich, um die Arbeitsabläufe in der Produktion zu reduzieren und die Produktreinheit zu verbessern.
5. Die Partikeldurchmesser, die Lockerheit und der Wassergehalt des Produkts können durch Ändern der Betriebsbedingungen innerhalb eines bestimmten Bereichs angepasst werden.Es ist sehr bequem, die Kontrolle und Verwaltung durchzuführen.
6. SPS-Steuerungssystem, machen Sie Ihre Forschung einfacher und effizienter.
Sprühtrocknung ist ein Verfahren zur Herstellung eines trockenen Pulvers direkt aus einer Lösung oder Aufschlämmung.In einem kontinuierlichen Prozess wird das flüssige Ausgangsmaterial als Nebel aus feinen Tröpfchen in einem heißen Trocknungsgasstrom verteilt, alles in einer zylindrischen Trocknungskammer.Bei wässrigen Prozessen ist das Trocknungsgas typischerweise Luft.Da die Trocknungskinetik so schnell ist, werden Materialien in Sekundenbruchteilen getrocknet, was dazu beiträgt, dass der Prozess für thermisch empfindliche Materialien wie Lebensmittel, Extrakte und andere organische Substanzen geeignet ist.
Ein Hochgeschwindigkeits-Zentrifugalsprühtrockner ist eine Art kontinuierlicher atmosphärischer Trockner.Verwenden Sie ein pneumatisches oder elektrisches Zerstäubungsgerät, um flüssiges Hochgeschwindigkeits-Zentrifugalspray in Form von Nebeltröpfchen zu erzeugen, diese Nebeltröpfchen mit der heißen Luft in der Trockenkammer in Kontakt zu bringen und sofort zu trocknen.Dieser Hochgeschwindigkeits-Zentrifugal-Sprühtrockner wird oft als Zentrifugal-Sprühtrockner, Zentrifugal-Sprühtrockner oder Sprühtrocknungsmaschine bezeichnet.Hywell Machinery hat auch das Laborsprühtrockner , die für Labortests verwendet werden.
Einige spezielle Materialien müssen erneut durch den vertikalen Wirbelschichttrockner als Charge-zu-Charge-Trocknung getrocknet werden oder es muss ein vibrierender Wirbelschichttrockner zur kontinuierlichen Trocknung angeschlossen werden, um die Endfeuchtigkeit zu reduzieren, wenn der Hywell-Ingenieur die LPG-Sprühtrocknungsmaschine entwirft und entscheidet, ob diese hinzugefügt werden soll Der zweite Schritt der Trocknungsmaschine bestimmt den Charakter des Materials.
Einige spezielle Materialien müssen nach dem Trocknen erneut trocknen Vertikaler Wirbelschichttrockner als Batch-to-Batch-Trockner oder verbunden Vibrations-Fließbetttrockner als kontinuierliche Trocknung zur Reduzierung der Endfeuchtigkeit. Wenn Hywell-Ingenieure die Sprühtrocknungsmaschine entwerfen und entscheiden, ob diese Trocknungsmaschine im zweiten Schritt hinzugefügt werden soll, basieren sie auf dem Charakter des Materials.
Wenn die Flüssigkeit dick ist und nicht gepumpt werden kann, Flüssigkeiten mit hohem Zuckergehalt oder hitzeempfindliche Flüssigkeiten.Sie können die der Firma Hywell verwenden Hocheffizienter Vakuumtrockner bzw Vakuum-Regaltrockner.
Hochgeschwindigkeits-Zentrifugalsprühtrockner
Hochgeschwindigkeits-Zentrifugalsprühtrockner
Hochgeschwindigkeits-Zentrifugalsprühtrockner
Die heiße Luft gelangt spiralförmig in den Trockenraum und gelangt nach der Filterung und Erwärmung gleichmäßig in den Luftverteiler oben am Trockner.Beim Durchlaufen des Hochgeschwindigkeits-Zentrifugalzerstäubers oben auf dem Turm des kleinen Sprühtrockners rotiert die Materialflüssigkeit und wird in die extrem feinen Nebelflüssigkeitsperlen gesprüht.Durch die sehr kurze Kontaktzeit der reinen Heißluft können die Materialien in Sekundenschnelle zu Endprodukten getrocknet werden.Die Endprodukte werden kontinuierlich vom Boden des Trockenturms oder aus den Zyklonen des Sprühtrockners ausgetragen.Das Abgas wird über das Gebläse abgeführt.Hywell wird den Beutelfilter so konzipieren, dass er Materialien sammelt, um eine Materialrückgewinnung von 99,9 % zu erreichen, wenn es sich bei einigen Materialien um Sondermaterialien handelt.Wenn einige Materialien die Umwelt verschmutzen, wird Hywell den Wasserwäscher für die Hochgeschwindigkeits-Zentrifugalsprühtrockner entwickeln und herstellen.
Der Hochgeschwindigkeits-Zentrifugalsprühtrockner der LPG-Serie besteht aus einem Flüssigkeitsübertragungssystem, einem Luftfiltersystem und einem Heizsystem, einer Flüssigkeitszerstäubung, einem Trockenturm, einem Luftabsaug- und Materialsammelsystem, einem Steuersystem usw. Die Merkmale für jedes System sind wie folgt:
Bevor die Frischluft in den Heizer eintritt, sollte sie zuerst den Vor- und Nachfilter passieren und dann zum Erhitzen in den Heizer gelangen.Für die Heizmethode gibt es elektrische Heizgeräte oder Dampfstrahler, Gasöfen usw.Welche Methode zu wählen ist, hängt von den Standortbedingungen des Kunden ab.Um sicherzustellen, dass das Trocknungsmedium mit hoher Reinheit in die Trocknungskammer gelangt, sollte die erwärmte Luft den Hochtemperatur-Hocheffizienzfilter (HEPA-Option) durchlaufen, bevor sie in die Trocknungskammer des Hochgeschwindigkeits-Zentrifugalsprühtrockners gelangt.
Das Flüssigkeitsabgabesystem besteht aus einem Flüssigkeitstank, einer Pumpe usw., um sicherzustellen, dass die Flüssigkeit reibungslos in den Zerstäuber gelangt.
Das Zerstäubungssystem besteht aus einem Hochgeschwindigkeits-Zentrifugalzerstäuber mit Inverter usw.
Das Pulver aus dem Hochgeschwindigkeits-Zentrifugalzerstäuber hat eine Größe zwischen 40 und 120 Mikrometern.
Die Trockenkammer der Sprühtrocknungsmaschine besteht aus Spiralmantel, Heißluftverteiler, Hauptturm und relevanten Armaturen.
Das Spiralgehäuse und der Heißluftverteiler: Das Spiralgehäuse und der Heißluftverteiler an der Oberseite des Turms können den Rotationswinkel des Luftstroms entsprechend den spezifischen Bedingungen regulieren, um den Luftstrom innerhalb des Turms effektiv zu leiten und zu verhindern, dass das Material an der Wand haftet.In der Mitte befindet sich die Position zum Einbau des Zerstäubers.
Trockenturm von Sprühtrocknungsmaschinen: Die Innenwand kleiner Sprühtrocknungsmaschinen besteht aus einer SUS-Spiegelplatte und wird durch Lichtbogenschweißen verschweißt.Die Dämmschicht besteht aus Steinwolle
In der Mitte des Turms gibt es ein Mannloch, das man sehen kann und das die Reinigung und Wartung des Turms erleichtert.Für die Kreuzschnittstelle des Turmkörpers ist der Rohrkrümmer bogenförmig ausgeführt, wodurch der Totwinkel reduziert wird.versiegelter Typ.
Der Hauptturm der kleinen Sprühtrocknungsmaschine ist mit einem Lufthammer ausgestattet, der durch den Impuls gesteuert wird und rechtzeitig auf den Haupttrocknungsturm trifft, um zu verhindern, dass der Staub an der Wand haftet
Es gibt verschiedene Arten von Materialsammelsystemen für Sprühtrocknungsanlagen.Wie Zyklon, Zyklon + Beutelfilter, Zyklon + Beutelfilter + Wasserwäscher und so weiter.Die Methode hängt von der Materialeigenschaft selbst ab.Für das Filtersystem der Abluft bieten wir auf Anfrage einen Filter an.
HMI+PLC, jeder Parameter kann auf dem Touchscreen der kleinen Sprühtrocknungsanlage angezeigt werden.Jeder Parameter kann einfach kontrolliert und aufgezeichnet werden.Es können aber auch Schaltflächen verwendet werden, um die Kundeninvestitionen zu reduzieren.
Modell | LPG-5 | LPG-10 | LPG-15 | LPG-25 | LPG-50 |
Maximale Feuchtigkeitsverdunstung (kg) | 5 | 10 | 15 | 25 | 50 |
Temperaturbereich der Einlassluft (ºC) | 100-280 | 100-280 | 100-280 | 100-280 | 100-280 |
Temperaturbereich der Abluft (ºC) | 60-130 | 60-130 | 60-130 | 60-130 | 60-130 |
Trocknerzeit (S) | 1,0 ~ 1,5 | 1,0 ~ 1,5 | 1,0 ~ 1,5 | 1,0 ~ 1,5 | 1,0 ~ 1,5 |
Zerstäubungstyp | Rotationszerstäuber | Rotationszerstäuber | Rotationszerstäuber | Rotationszerstäuber | Rotationszerstäuber |
Zerstäubergeschwindigkeit (U/min) | 24000~30000 | 24000~30000 | 18000~24000 | 18000~24000 | 18000~22000 |
Zerstäuberscheibe (mm) | 50 | 80 | 100 | 120 | 120 |
Heizweg | Elektrizität | Elektrizität | Dampf + Strom | Dampf + Strom | Dampf + Strom |
Durchmesser der Trocknungskammer | 1000 | 1200 | 1600 | 2000 | 2300 |
Wiederherstellungsrate des getrockneten Pulvers (%) | ≥95 | ≥95 | ≥95 | ≥95 | ≥95 |
Referenzmaschinenabmessungen (m) | 1,5x1,1x2,2 | 2,5x1,5x2,6 | 3x1,7x2,8 | 4x2,8x4,2 | 5x3x5,2 |
Referenzgewicht der Maschine (kg) | 700 | 1200 | 1500 | 1900 | 2500 |
1.Hywell Machinery behält sich das Designrecht ohne Vorankündigung vor 2. Alle Spezifikationen von Sprühtrocknern sind so genau wie möglich, aber nicht verbindlich. | |||||
Hochgeschwindigkeits-Zentrifugal-Sprühtrockner
Hochgeschwindigkeits-Zentrifugal-Sprühtrockner
Hochgeschwindigkeits-Zentrifugal-Sprühtrockner
Natriumfluorid, Kaliumfluorid, basische Farbstoffe und Pigmente, Farbstoffzwischenprodukte, Mehrnährstoffdünger, Formaldehydkieselsäure, Katalysatoren, Schwefelsäuremittel, Aminosäuren, weißer Ruß usw.
AB, ABS-Emulsion, Harnstoff-Formaldehydharz, Phenolharz, Leim (Harnstoff-)Formaldehydharz, Polyethylen, Polyvinylchlorid usw.
fettreiches Milchpulver, Gluten, Kakaomilchpulver, Milchaustauscherpulver, Jagdblutpulver, Eiweiß (gelb) usw.
Hafer, Hühnersaft, Kaffee, Instanttee, Gewürzfleisch, Protein, Sojabohnen, Erdnussprotein usw.
Maisquellwasser, Maisstärke, Glucose, Pektin, Maltose, Kaliumsorbat usw.
Aluminiumoxid, Fliesenmaterialien, Magnesia, Talk usw.
1. Produktqualität und -eigenschaften können durch den Hochgeschwindigkeits-Zentrifugalsprühtrockner während des gesamten Trocknungsvorgangs effektiv kontrolliert und aufrechterhalten werden.
2. Hochgeschwindigkeits-Zentrifugalsprühtrockner können thermolabile Produkte/Arzneimittel sein, die bei Atmosphärendruck und niedriger Temperatur getrocknet werden können.
3. Hochgeschwindigkeits-Zentrifugal-Sprühtrockner ermöglichen eine Produktion im kontinuierlichen Betrieb, anpassbar an herkömmliche SPS-Steuerung (Programmable Logic Controller) und relativ einfach zu bedienen.
4. Ausgangsstoffe in Lösungs-, Aufschlämmungs-, Emulsions-, Pasten- und Schmelzform können getrocknet werden, sofern sie pumpbar sind.
5. Das Korrosionsproblem ist minimal und die Materialauswahl für den Bau eines Hochgeschwindigkeits-Zentrifugalsprühtrockners wird vereinfacht, da das getrocknete Material in wasserfreiem Zustand mit den Geräteoberflächen in Kontakt kommt.
6. Hochgeschwindigkeits-Zentrifugalsprühtrockner erzeugen trockene Pulverpartikel mit kontrollierbarer Partikelgröße, Form, Form, Feuchtigkeitsgehalt und anderen spezifischen Eigenschaften, unabhängig von der Trocknerkapazität und Wärmeempfindlichkeit.
7. Hochgeschwindigkeits-Zentrifugal-Sprühtrockner bewältigen ein breites Spektrum an Produktionsraten und bieten umfassende Flexibilität bei der Gestaltung, d.
1. Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen sind sperrig und auch teuer in der Installation.
2. Bei einer Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschine ist es schwierig, das Innere des Turms und des Rohrs nach der Arbeit zu reinigen.
3. Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen haben einen geringen thermischen Wirkungsgrad, was bedeutet, dass während des Betriebs viel Wärme verschwendet wird.
4. Feste Materialien können nicht mit einer Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschine getrocknet werden.Die Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen können nur die Flüssigkeit trocknen, die pumpbar ist.
5. Produktablagerungen in der Trockenkammer der Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen können zu Produktverschlechterung oder Brandgefahr führen.
6. Hochgeschwindigkeits-Zentrifugal-Sprühtrocknungsmaschinen sind energieintensive Geräte, weil:
1).Spezifische Verdampfungswärme kann in kurzer Zeit zugeführt werden.
2).Der Temperaturunterschied in der Trockenkammer ist relativ gering und
3).Mit der Abluft geht eine erhebliche Menge Wärme verloren.
Die Sammelmethode eines kleinen Sprühtrockners ist normalerweise die Zyklonsammlung und die Beutelstaubsammlung.Der Laborsprühtrockner (LPG-5) nutzt einen einstufigen Zyklon zur Materialaufnahme.Allerdings ist der Wert der getrockneten Materialien nicht hoch und belastet die Umwelt nicht.Bei kleinen Sprühtrocknern kann eine zweistufige Zyklonabscheidung eingesetzt werden.Bei großen Sprühtrocknern oder Materialien, die die Umwelt verschmutzen, besteht das Materialsammelsystem jedoch aus einem Zyklon-Staubentfernungssystem und einem Beutelstaubentfernungssystem.Speziell entwickelt entsprechend der tatsächlichen Situation der Materialien des Kunden
• Futtertank
• Flüssigkeitspumpe
• Zentrifugalzerstäuber
• G4- und F7-Lufteinlassfilter
• Elektrische Heizung
• Trockenkammer
• Zyklon
• Pulverbehälter
• Luftkanäle
• Sauggebläse
• Bedienfeld mit SPS inkl.Touchscreen, Kabel, Verkabelung und Datenprotokollierung
• Tragkonstruktion mit Treppen, Plattformen und Geländern – alles aus Edelstahl
• Isolierter Futtertank
• Ein Rührwerk im Futtertank
• Berstscheibe
• HEPA-Filter H13
• Luftentfeuchter
• Dampfheizung
• Gasheizung, indirekt oder direkt
• Drucklufthämmer
• Beutelfilter
• Abluft-Wasserwäscher
Flussdiagramm für Sprühtrockner
Flussdiagramm für Sprühtrockner
1. Die Trocknungsgeschwindigkeit ist hoch und nach dem Aufsprühen der flüssigen Materialien wird die Oberflächenfläche der Materialien stark vergrößert.Im Heißluftstrom können 95-98 % des Wassers gleichzeitig verdampft werden.Die Trocknungszeit beträgt nur wenige Sekunden, was besonders für hitzeempfindliche Materialien geeignet ist.
2. Die Endprodukte weisen eine gute Gleichmäßigkeit, Fließfähigkeit und Löslichkeit auf.und die Endprodukte sind von hoher Reinheit und guter Qualität.
3. Die Produktionsverfahren sind einfach und leicht zu bedienen und zu steuern.Die Feuchtigkeit des flüssigen Inhalts beträgt 40–60 % (bei speziellen Materialien kann der Inhalt bis zu 90 % betragen). Die Dose wird einzeln zu Pulver- oder Partikelprodukten getrocknet.
4. Nach dem Trocknungsprozess durch die Hochgeschwindigkeits-Zentrifugal-Sprühtrocknermaschine ist kein Zerkleinern und Sortieren erforderlich, um die Arbeitsabläufe in der Produktion zu reduzieren und die Produktreinheit zu verbessern.
5. Die Partikeldurchmesser, die Lockerheit und der Wassergehalt des Produkts können durch Ändern der Betriebsbedingungen innerhalb eines bestimmten Bereichs angepasst werden.Es ist sehr bequem, die Kontrolle und Verwaltung durchzuführen.
6. SPS-Steuerungssystem, machen Sie Ihre Forschung einfacher und effizienter.
