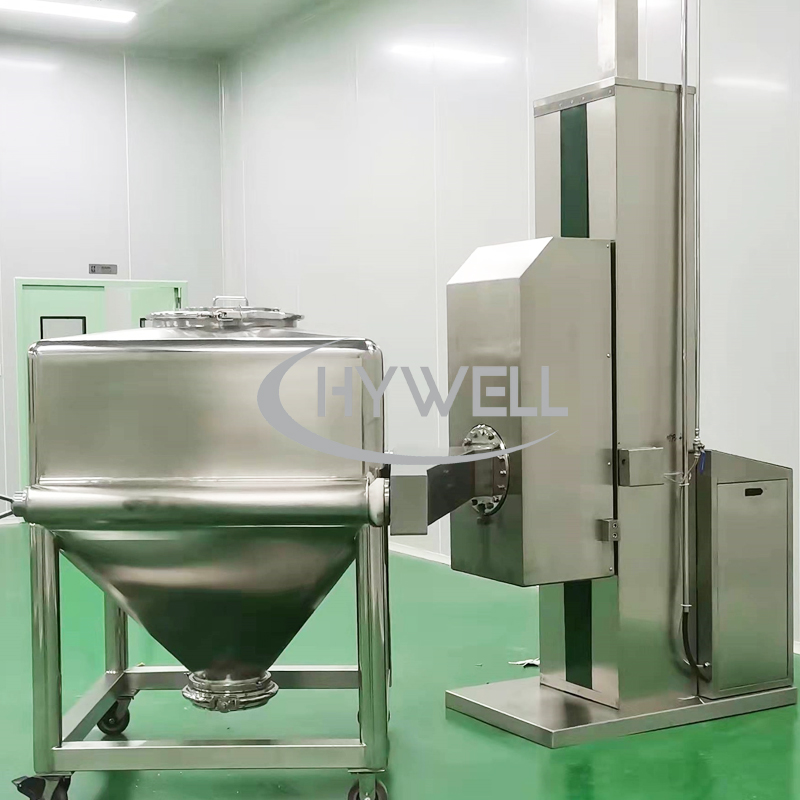

Che cos'è una macchina frullatrice per contenitori?
Il frullatore a contenitore (noto anche come miscelatore a contenitore IBC, miscelatore a cono quadrato o frullatore a contenitore) è un sistema di miscelazione altamente efficiente e privo di polvere. Il suo design principale è caratterizzato da una tramoggia di miscelazione a forma di cono quadrato, che funziona sia come camera di miscelazione che come contenitore per la movimentazione del materiale. La tramoggia ha un ingresso quadrato nella parte superiore e un'uscita di scarico rastremata nella parte inferiore, con ampie transizioni ad arco interno per garantire che non vi siano angoli morti durante la miscelazione.
Durante il funzionamento, la tramoggia è bloccata saldamente su un telaio rotante multidimensionale. A differenza dei miscelatori tradizionali che ruotano lungo un singolo asse, questo miscelatore con contenitore IBC esegue rotazioni complesse e asimmetriche, facendo sì che i materiali si muovano lungo percorsi di flusso in costante cambiamento all'interno della tramoggia. Questo movimento unico genera un'intensa convezione e miscelazione di taglio, ottenendo risultati di miscelazione altamente uniformi.
I materiali vengono miscelati all'interno di un contenitore IBC completamente sigillato, che ruota di 360 gradi. La parte superiore del contenitore è dotata di un ampio coperchio di caricamento ermetico per il caricamento e l'ispezione, mentre la parte inferiore è dotata di una valvola a farfalla o a sfera appositamente progettata che impedisce perdite anche durante la rotazione ad alta velocità. Poiché la miscelazione viene ottenuta ruotando l'intero contenitore anziché utilizzando palette interne, il processo è delicato sul materiale ed elimina il rischio di contaminazione incrociata o degradazione del prodotto. Dopo la miscelazione, il contenitore IBC viene ruotato in modo che l'uscita di scarico sia rivolta verso il basso, consentendo lo scarico completo del materiale grazie alla sua geometria snella e priva di angoli morti. Questo sistema chiuso e privo di polvere non solo garantisce un'eccellente uniformità e riproducibilità della miscelazione, ma è anche pienamente conforme agli standard GMP ampiamente richiesti nell'industria farmaceutica, alimentare e chimica.
Se la capacità richiesta è superiore a 1000 litri, consigliamo di utilizzare il ns Miscelatore per contenitori IBC a doppia colonna . Questo miscelatore per contenitori IBC può gestire fino a 3000 litri.
Applicazioni dei miscelatori a contenitori
I miscelatori con contenitore (noti anche come miscelatori con contenitore IBC o miscelatori con polvere post-contenitore) sono ampiamente utilizzati in diversi settori per processi di gestione e miscelazione delle polveri efficienti, uniformi e privi di polvere, tra cui:
Trasformazione alimentare
Questi frullatori a contenitore IBC vengono utilizzati per miscelare ingredienti secchi come farina, zucchero, latte in polvere e spezie in grandi quantità, garantendo miscele omogenee per prodotti come torte, biscotti, bevande istantanee in polvere e miscele di condimenti. Il loro design chiuso e privo di polvere garantisce igiene e conformità agli standard di sicurezza alimentare.
Lavorazione di prodotti farmaceutici
Nella produzione farmaceutica, i miscelatori con contenitore per polveri e i miscelatori con contenitore IBC sono fondamentali per miscelare gli ingredienti farmaceutici attivi (API) con gli eccipienti durante la produzione di compresse, capsule e granuli. Il design conforme a GMP garantisce elevata precisione, ripetibilità e previene la contaminazione incrociata negli ambienti delle camere bianche.
Industria chimica
Ideali per miscelare polveri, granuli e anche piccole quantità di liquidi, questi miscelatori post-bin forniscono una miscelazione uniforme per prodotti chimici fini, detergenti, pigmenti e catalizzatori. La struttura in acciaio inossidabile garantisce resistenza alla corrosione e funzionamento sicuro in ambienti industriali.
Metodi di caricamento del frullatore del contenitore
Il frullatore Bin offre metodi di alimentazione flessibili per soddisfare le varie esigenze di movimentazione dei materiali. Le opzioni principali includono l'alimentazione manuale, alimentazione con alimentatore a vuoto e a stazione di alimentazione senza polvere con alimentatore a vuoto per materiali in sacchi.
1. Alimentazione manuale
Gli operatori caricano manualmente le materie prime nella tramoggia IBC. Questo metodo è semplice ed economico, il che lo rende adatto alla produzione su piccola scala o all'aggiunta di ingredienti specifici.
2. Alimentazione dell'alimentatore a vuoto
Un alimentatore a vuoto automatizza il trasferimento del materiale al miscelatore sollevatore della tramoggia, garantendo un caricamento efficiente e privo di polvere. Questo metodo è ideale per la produzione su larga scala, poiché riduce il lavoro manuale mantenendo un ambiente di lavoro pulito. Tuttavia, questo metodo non è adatto per i materiali in sacchi.
3. Stazione di alimentazione senza polvere per materiali in sacchi
Quando si maneggiano materie prime in sacchi, è possibile collegare una stazione di alimentazione priva di polvere all'alimentatore a vuoto. Questo sistema consente agli operatori di svuotare i sacchi in sicurezza e senza contaminazione da polveri, migliorando l'igiene del luogo di lavoro e tutelando la salute dei lavoratori. Allo stesso tempo, la stazione di alimentazione senza polvere può essere dotata di a vaglio monostrato per filtrare impurità e grumi dai materiali insaccati, riducendo significativamente l'ingresso di materiali aggregati e contaminanti nel miscelatore. Questo tipo di materiale agglomerato necessita di essere frantumato da a polverizzare (mulino a spilli) e poi metterlo nel frullatore a contenitore IBC per la miscelazione.
Selezionando il metodo di alimentazione appropriato, i produttori possono migliorare l'efficienza, mantenere la pulizia e garantire un flusso di materiale regolare nei loro processi di produzione.
4. Caricamento della piattaforma
Se le vostre materie prime sono immagazzinate al secondo piano, forniamo una piattaforma di carico adatta e poi spingiamo la tramoggia sotto la piattaforma. Questa soluzione è adatta alle esigenze di alimentazione delle materie prime al secondo piano, evitando il disagio della movimentazione manuale, e lavorando in modo efficiente attraverso lo scarico su piattaforma. Tuttavia, se si tratta solo di caricare, ma i materiali e il mixer si trovano sullo stesso piano, non è consigliabile utilizzare il metodo di caricamento con piattaforma.
Informateci in base alla situazione specifica delle materie prime della vostra azienda e vi consiglieremo la migliore soluzione di alimentazione in base alle vostre esigenze.
Diagramma di flusso del processo di miscelazione delle polveri completamente chiuso
Processo di miscelazione delle polveri completamente chiuso
Come scegliere il giusto frullatore per polveri IBC?
Prima di ordinare un frullatore con contenitore personalizzato, fornisci i seguenti dettagli per aiutare i nostri ingegneri a progettare l'attrezzatura giusta:
1. Proprietà fisiche dei materiali
Densità apparente: un fattore chiave nel determinare il volume di miscelazione effettivo.
Contenuto di umidità/Igroscopicità: la polvere assorbe facilmente l'umidità o forma grumi?
Scorrevolezza: valutare il flusso della polvere (eccellente, buono, discreto o scarso).
Adesività: il materiale aderisce alla parete del contenitore? Qual è il tasso di residuo accettabile?
2. Capacità di miscelazione
Capacità: definire la dimensione del lotto (ad esempio, kg per lotto) per selezionare il volume corretto del miscelatore.
Qualità ed efficienza della miscelazione: Requisito di uniformità: specificare l'omogeneità desiderata (ad esempio, RSD ≤ 5%).
Tempo di miscelazione: indicare il tempo massimo consentito per lotto.
3. Movimentazione dei materiali
Metodo di alimentazione: caricamento manuale, sistema di trasporto a vuoto, stazione di scarico big bag o integrazione con apparecchiature a monte (ad es. setaccio, mulino).
Metodo di scarico: collegamento diretto alle apparecchiature a valle come contenitori o macchine confezionatrici per un trasferimento chiuso e privo di polvere.
4. Regolamenti e standard
Standard: il sistema deve essere conforme alle GMP o ad altri standard normativi (ad esempio, FDA, CE)?
5. Materiale di costruzione e finitura superficiale
Materiale principale: acciaio inossidabile 304 o 316L.
Rugosità superficiale: lucidatura meccanica (Ra ≤ 0,8 µm), elettrolucidatura (Ra ≤ 0,4 µm) o finitura personalizzata per un design igienico.
6. Pulizia e sterilizzazione
Metodo di pulizia: sistema di pulizia manuale, semiautomatico o completo CIP (Clean-in-Place) per applicazioni farmaceutiche o alimentari.
7. Sicurezza e protezione dalle esplosioni
La polvere è infiammabile o esplosiva? Specificare il livello di protezione antideflagrante richiesto (ad esempio, Ex d IIB T4) e se è necessaria la protezione dall'azoto.
8. Automazione e controllo
Livello di controllo: manuale di base o controllo completamente automatico PLC + HMI.
Gestione dei dati: necessità di archiviazione di ricette, registrazione di batch o conformità all'integrità dei dati (ad esempio, CFR 21 Parte 11).
9. Installazione e condizioni del sito
Spazio disponibile: fornire le dimensioni (L × P × A) dell'area di installazione.
Utenze: Confermare la disponibilità dell'alimentazione elettrica (tensione/frequenza/fase) e delle altre utenze dell'impianto.
Video di funzionamento del frullatore Post Bin
Specifiche del frullatore a colonna
Modello |
Volume totale (l) |
Volume di funzionamento(L) |
Carico massimo (Kg) |
Energia (kW) |
Peso (Kg) |
Misurare (mm) |
HTD-200 |
200 |
160 |
80 |
4.75 |
1200 |
2150x2210x3000 |
HTD-400 |
400 |
240 |
120 |
4.75 |
1500 |
2460x2410x3200 |
HTD-600 |
600 |
480 |
240 |
7 |
2200 |
2950x2860x3200 |
HTD-800 |
800 |
640 |
320 |
7 |
2600 |
2950x2860x3500 |
| 1. I macchinari Hywell si riservano il diritto di progettazione senza preavviso 2 . Tutte le specifiche di Bin Blender sono quanto più accurate possibile, ma non sono vincolanti. 3. Questo frullatore con contenitore IBC ha una buona accessibilità per la pulizia tra 2 lotti |
Come selezionare il frullatore per polveri IBC giusto per la tua applicazione？
La scelta del corretto miscelatore per contenitori IBC dipende principalmente da quattro fattori chiave:
Tipo di materiale: considera cosa stai mescolando:
Polvere o granuli scorrevoli → Modello di miscelazione standard
Polvere fine con scarsa fluidità → Si consiglia un motore di azionamento più potente
Materiale ad alta densità apparente → Modello per carichi pesanti
Materiale igroscopico o sensibile → Design sigillato e privo di polvere
Se il tuo prodotto è un materiale farmaceutico, alimentare o chimico di alto valore, scegli una superficie di contatto in acciaio inossidabile 316L conforme a GMP.
Capacità di miscelazione per lotto
Determina quanti chilogrammi per lotto devi elaborare.
Per esempio:
200 kg per lotto → Modello con bidone da 500 L
400 kg per lotto → Modello con bidone da 1000 L
800 kg per lotto → modello con bidone da 2000 L
Lasciare sempre il 20 –30% di spazio libero all'interno del contenitore per un'efficienza di miscelazione ottimale.
Contrassegno: 1. Intervallo di volume del contenitore (ad esempio, 100 L, 200 L, 500 L, 1000 L, 1500 L, 2000 L).
2. I modelli di apparecchiature di miscelazione standard di Hywell sono progettati in base a una densità apparente del materiale di 0,5 g/cm³. Se la densità apparente supera 0,6 g/cm³, è necessario un modello per carichi pesanti. Contatta Hywell Company e ti forniremo la selezione del modello corretto.
Requisiti di pulizia e conformità
Per l'industria alimentare e farmaceutica → Scegli i modelli con superfici interne lisce e un sistema di pulizia CIP opzionale.
Per le industrie chimiche → Potrebbe essere necessario un motore antideflagrante (opzione ATEX).
Per frequenti cambi di prodotto → Struttura a sgancio rapido per una facile pulizia.
Tabella di selezione rapida
Volume contenitore |
Modello consigliato |
Peso batch tipico |
Applicazione |
100–500 litri |
Piccolo miscelatore IBC |
40–200 chilogrammi |
Laboratorio/Pilota/Piccola produzione |
500–1000 litri |
Miscelatore IBC medio |
200–400 chilogrammi |
Uso industriale generale |
Non sei ancora sicuro?
Se fornisci le seguenti informazioni, possiamo consigliarti il modello esatto per te:
Tipo di materiale
Densità apparente (kg/m³)
Peso lotto (kg)
Industria (alimentare/farmaceutica/chimica/altro)
Con questi cinque dettagli, la selezione del miscelatore per contenitori IBC corretto diventa rapida e precisa.
Struttura di un frullatore per polveri
Il design di un miscelatore per polveri a bidone si concentra sul sollevamento e sulla miscelazione efficiente dei materiali. I suoi componenti strutturali chiave includono:
Tramoggia
La tramoggia funge da componente principale, dove i materiali vengono immagazzinati prima del sollevamento. Tipicamente progettato con forma conica o cilindrica, facilita il flusso regolare del materiale. Alcuni modelli sono dotati di tramogge vibranti o inclinabili per evitare grumi o attaccamenti del materiale.
Meccanismo di sollevamento
A seconda delle esigenze produttive, il meccanismo di sollevamento può essere meccanico o idraulico. È progettato per trasportare materiali dalla tramoggia all'altezza di miscelazione, garantendo un movimento fluido e affidabile.
Meccanismo di miscelazione
Dopo che la tramoggia è stata sollevata all'altezza designata, il sistema di miscelazione ruota la tramoggia fissa in senso orario e antiorario, garantendo una miscelazione uniforme dei materiali all'interno.
Sistema di controllo
Il miscelatore con contenitore sollevabile è dotato di un sistema di controllo automatizzato che consente agli operatori di monitorare e regolare i processi di miscelazione e sollevamento. Questi sistemi possono includere timer, regolatori di velocità e sensori per garantire coerenza e ottimizzare l'efficienza della produzione.
Meccanismo di scarico
Dopo la miscelazione, la macchina per la miscelazione delle polveri include un sistema di scarico per trasferire il materiale miscelato alla fase di produzione successiva, come confezionamento, granulazione o stoccaggio. La nostra azienda in genere integra un elevatore a tramoggia per sollevare la tramoggia su una macchina per l'imballaggio o la comprimitrice per lo scarico.
Vantaggi del frullatore per polveri BC Bin
Il frullatore per polveri Bin della serie HTD di Hywell Machinery offre vantaggi significativi rispetto alle soluzioni di miscelazione convenzionali, garantendo elevata efficienza, sicurezza e conformità agli standard GMP.
Omogeneità di miscelazione superiore
Il frullatore a bidone IBC garantisce una miscelazione uniforme poiché tutti i materiali rimangono in movimento continuo.
Protezione dell'integrità delle particelle
La miscelazione basata sulla gravità applica forze minime ed uguali, prevenendo il degrado del materiale.
Breve tempo di miscelazione
L'assenza di attrito elimina l'aumento di temperatura e previene punti caldi localizzati.
Pulizia facile e veloce
Progettato per la sicurezza igienica con una pulizia senza sforzo.
Basso consumo energetico
Il funzionamento efficiente riduce il consumo energetico.
Interblocchi di sicurezza multipli
Dotato di molteplici meccanismi di sicurezza per un funzionamento sicuro.
Controllo PLC e HMI intelligente
Dispone di un'interfaccia grafica intuitiva per un funzionamento senza interruzioni.
Trasferimento materiale flessibile
Facilmente spostabile con un contenitore IBC montato su carrello.
Tempo e velocità di miscelazione regolabili
Le impostazioni possono essere personalizzate tramite l'interfaccia touchscreen.
Posizionamento e reporting automatizzati
Include posizionamento automatico, stampa di record, rapporti di guasto e avvisi di allarme.
Contenitori IBC intercambiabili
Compatibile con diversi materiali per una produzione versatile.
Funzionamento completamente automatizzato
Esegue automaticamente il sollevamento e la miscelazione.
Design compatto e moderno
Efficace in termini di spazio con un aspetto elegante e un'uniformità di miscelazione del 99%..
Scarico igienico e facile
Le superfici interne ed esterne altamente lucidate, senza angoli morti, prevengono la contaminazione incrociata.
Materiale da costruzione del frullatore per polveri del contenitore IBC
Hywell Machinery offre il miscelatore con sollevamento a tramoggia della serie HTD con parti di contatto disponibili in SS304, SS316L, titanio, acciaio inossidabile duplex e altri materiali secondo necessità. I componenti elettrici del sistema di controllo possono essere personalizzati per soddisfare le esigenze specifiche dei clienti.
Contenitore IBC
Serbatoio IBC
Funzionamento del miscelatore del contenitore IBC
La macchina per miscelare contenitori IBC, nota anche come miscelatore per contenitori IBC, è un sistema di miscelazione di polveri industriale ampiamente utilizzato noto per la sua elevata uniformità di miscelazione, il funzionamento senza polvere e l'efficiente gestione dei materiali. Il design del contenitore IBC mobile migliora significativamente la flessibilità operativa semplificando i processi di carico, miscelazione, scarico e pulizia. Questo miscelatore di polveri può anche essere perfettamente integrato con apparecchiature a monte e a valle, come trasportatori sottovuoto, mulini e sistemi di confezionamento, per formare una linea di granulazione solida completa, riducendo efficacemente le emissioni di polvere e prevenendo la contaminazione incrociata causata da ripetuti trasferimenti di materiale. La macchina frullatrice per contenitori IBC serie HTD è progettata per la miscelazione di polveri di grandi lotti e può gestire un'ampia gamma di formulazioni di polveri e granuli nei settori farmaceutico, alimentare e chimico, garantendo elevata efficienza e conformità agli standard GMP.
Processo operativo del miscelatore post-bin
Il contenitore IBC viene posizionato nel telaio rotante.
L'operatore imposta i parametri tramite il pannello di controllo touchscreen.
Il contenitore viene sollevato all'altezza desiderata.
Il sistema di guida inizia a ruotare, mescolando il contenuto per il tempo preimpostato alla velocità specificata.
Una volta completato il ciclo di miscelazione, il sistema si arresta automaticamente al livello di miscelazione richiesto.
Il sistema di sollevamento abbassa il contenitore a terra.
L'operatore rimuove il contenitore IBC, segnando il completamento del processo di miscelazione.
Il sistema registra e genera un report dell'intero processo di miscelazione per il controllo di qualità e la tracciabilità.
Il sistema di miscelazione con contenitori della serie HTD garantisce una miscelazione altamente uniforme di polveri e granuli, rendendolo ideale per le industrie che richiedono una qualità di prodotto costante.
Progettazione personalizzata e supporto tecnico
Hywell Machinery offre soluzioni personalizzate in base alla capacità produttiva e ai requisiti di layout della struttura. I nostri ingegneri progetteranno un piano di layout ottimale su misura per le condizioni specifiche dell'officina e le esigenze operative.
Se sei interessato alla nostra macchina per miscelazione di contenitori IBC, contatta Hywell Machinery per una consulenza esperta e ulteriori dettagli.
I miscelatori diffusivi del contenitore IBC avevano le seguenti opzioni
1. Volume totale del miscelatore diffusivo nel contenitore IBC
Le dimensioni del volume totale vanno da 100 a 1000 litri.
2. Materiali del miscelatore diffusivo del contenitore IBC
I fusti possono essere costruiti in acciaio inossidabile SUS304, SUS316L, titanio e duplex.
3. Sistema di controllo del miscelatore diffusivo del contenitore IBC
Il miscelatore di polvere di sollevamento ha più scelte, come un pulsante o HMI+PLC.
4. Sistema di alimentazione del mixer Bin Lifting IBC
Il sistema di alimentazione della macchina per la miscelazione delle polveri può essere tramite trasportatore manuale o pneumatico o alimentatore a vuoto.
Metodo di pulizia del contenitore per il miscelatore delle polveri
1. Arrestare il funzionamento
Prima della pulizia, spingere la tramoggia del miscelatore di contenitori nella stazione di pulizia e spingerla in una posizione fissa della stazione di pulizia in modo che la sfera di pulizia possa entrare nella tramoggia.
2. Pulisci i residui
Aprire il coperchio superiore della tramoggia e pulire i residui nel mixer. Il materiale aderente alla parete interna e alle pale mescolatrici può essere rimosso utilizzando attrezzi quali raschietti o spazzole.
3. Installare il dispositivo di pulizia: spostare manualmente la sfera di pulizia della stazione di pulizia inferiore nella tramoggia.
3. Processo di pulizia
Accendere l'interruttore della stazione di pulizia CIP per la pulizia automatica dell'interno del contenitore.
4. Pulizia manuale della superficie
Utilizzare una pistola per la pulizia manuale per spruzzare la polvere sulla superficie della tramoggia. Puoi utilizzare un panno umido o un detergente per pulire la custodia del dispositivo e mantenerlo pulito e in ordine
6. Asciugatura e assemblaggio
Posizionare le parti pulite in un'area ben ventilata per asciugarle. Dopo essersi assicurati che le parti siano completamente asciutte, assemblarle secondo il manuale dell'attrezzatura o le istruzioni per l'uso. Assicurarsi che tutte le parti siano installate e serrate correttamente.
Video sul processo di pulizia del frullatore con contenitore IBC
Metodo di essiccazione del frullatore per polveri nel contenitore IBC
Dopo la pulizia, la tramoggia a cono quadrato (contenitore IBC) deve essere lasciata asciugare naturalmente. Hywell Machinery dispone anche di una macchina integrata per la pulizia e l'asciugatura. Questo dispositivo pulito del contenitore IBC può pulire automaticamente la tramoggia. Dopo aver pulito la tramoggia, è possibile passare al processo di asciugatura automatica dell'aria calda all'interno della tramoggia. Il processo di utilizzo specifico è il seguente:
1. Spostare la tramoggia nella posizione designata della stazione di pulizia.
2. Aprire il coperchio superiore del contenitore IBC, abbassare l'ugello di pulizia e inserirlo nella tramoggia.
3. Impostare l'ora di pulizia e attivare il pulsante di pulizia. Al termine del tempo di pulizia automatica, il processo di pulizia termina.
4. Impostare la temperatura e il tempo di asciugatura e accendere il pulsante di asciugatura. Al termine del tempo di asciugatura automatica, il processo di asciugatura termina. Se viene adottato il controllo PLC, tutte le impostazioni di pulizia e asciugatura possono completare automaticamente il processo di pulizia e asciugatura della tramoggia.
Video sul processo di pulizia e asciugatura del frullatore con contenitore IBC
Miscelatore per sollevamento bidoni HTD IBC
Perché scegliere i macchinari Hywell?
Con oltre 20 anni di esperienza, Hywell Machinery è diventato un produttore affidabile di miscelatori per contenitori in Cina, fornendo soluzioni avanzate di miscelazione delle polveri in tutto il mondo.
Integriamo progettazione, produzione, test e servizio post-vendita, garantendo che ogni macchina offra prestazioni affidabili e una lunga durata.
Domande frequenti sulle macchine frullatrici per contenitori
Q1: Quali materiali possono essere miscelati in un frullatore a contenitore?
A1: I miscelatori a contenitore sono adatti per polveri secche e granuli come eccipienti farmaceutici, ingredienti alimentari e prodotti di chimica fine.
Q2: Qual è la differenza tra un frullatore a contenitore IBC e un frullatore fisso?
R2: Il miscelatore con contenitore IBC utilizza contenitori rimovibili, consentendo la lavorazione di più lotti e materiali senza pulizia tra un ciclo e l'altro.
Q3: Il frullatore a bidone è conforme alle norme GMP?
R3: Sì, tutti i miscelatori Hywell sono progettati e realizzati per soddisfare gli standard GMP.
Q4: Il frullatore può essere personalizzato?
A4: Assolutamente. Hywell può personalizzare dimensioni, tipo di contenitore, sistema di controllo e qualità del materiale in base alle vostre esigenze.
简体中文
