مجفف السرير المميع المستمر

نظرة عامة على مجفف السرير المميع المستمر

إن مجفف الطبقة المميعة المستمر عبارة عن نظام تجفيف عالي الكفاءة وموفر للطاقة مصمم للإنتاج على نطاق واسع، وهو مناسب بشكل خاص للعمليات التي تتطلب معدلات تبخر تتجاوز 300 كجم / ساعة. من خلال تحسين تدفق الهواء وحركة المواد، تضمن المعدات التسييل الكامل للمنتج داخل غرفة التجفيف، مما يؤدي إلى إزالة الرطوبة بكفاءة عالية.

إن مجفف القاعدة السائلة المستمر من Hywell Machinery عبارة عن تقنية جديدة تم تطويرها على أساس مجفف السرير المميع الساكن . تتم إضافة الاهتزاز الميكانيكي إلى مجفف الطبقة المميعة. تم تغذية المادة إلى مجفف طبقة السوائل الهزازة، تحت الوظيفة المزدوجة للاهتزاز وتدفق الهواء، تتحرك المادة على طول الطبقة المميعة أثناء رميها للأمام بشكل مستمر. الهواء الساخن إلى أعلى من خلال الطبقة المميعة والمواد المبللة من الحرارة بعد التبادل. شركتنا لا تمتلك فقط مجفف السرير المميع الاهتزازي، ولكنها تمتلك أيضًا المحبب السرير المميعة.

يُظهر مجفف الطبقة المميعة هذا الأداء المتميز في صناعات مثل تجهيز الأغذية والمواد الكيميائية والأدوية. على وجه الخصوص، فهو يتفوق في تطبيقات مثل تجفيف الملح، حيث يمكنه التعامل مع قدرات معالجة تزيد عن 20 طنًا في الساعة. في بعض الحالات، يمكن لوحدة واحدة تحقيق إنتاج يصل إلى 30 طنًا في الساعة، مما يلبي بشكل كامل متطلبات الإنتاج الصناعي واسع النطاق.

كيف يعمل مجفف السرير المميع المستمر؟

يعمل مجفف ذو قاعدة سائلة اهتزازية مستمرة عن طريق تمرير تيار مستمر من المساحيق الرطبة أو الحبيبات أو الرقائق فوق صفيحة قاعدة مثقوبة. يتم إدخال الهواء الساخن من أسفل السرير ويتدفق إلى الأعلى من خلال الثقوب، مما يرفع المادة ويعلقها في حالة تشبه السوائل. يضمن هذا التميع الاتصال الفعال بين الهواء الساخن والجزيئات، مما يعزز نقل الحرارة والكتلة المطلوبة للتجفيف الفعال.

في نظام طبقة الموائع الخاص بشركة Hywell، يتم تسهيل حركة المواد من خلال آلية اهتزاز متخصصة تعمل بتردد منخفض ولكن بسعة عالية. يؤدي هذا الاهتزاز الميكانيكي إلى إنشاء تدفق منتظم ومحكم للمواد عبر المجفف، مما يضمن أن المادة الأولى التي تدخل هي أيضًا أول مادة تخرج (أولاً في الداخل، أولًا في الخارج). لا يحافظ سلوك 'تدفق المكونات' هذا على نتائج تجفيف متسقة فحسب، بل يوفر أيضًا تحكمًا ممتازًا في توزيع وقت المكوث. يقلل التميع المتوازن من خطر تدهور المنتج ويضمن تجفيفًا موحدًا عبر سطح السرير بالكامل.

فيديو مجفف السرير المميع بالرمل المستمر

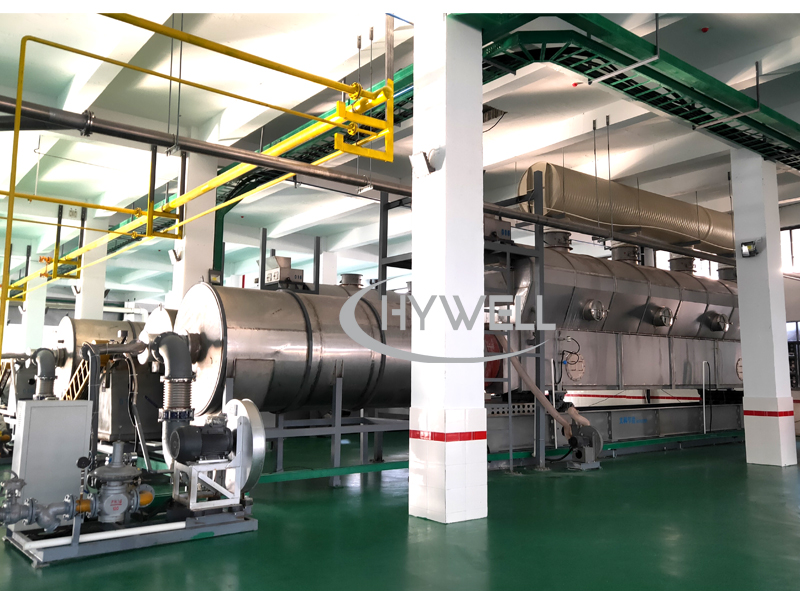

مجفف سرير السوائل المستمر لكريستال الملح

مواصفات مجفف السرير السائل المستمر

نموذج	منطقة السرير()	قدرة التبخر (كجم/ساعة)	السعة (مم)	محرك الأقراص (كيلوواط)
SFD0.45×6	2.7	405	10-50	2.2
SFD0.45×9	4.05	607.5	10-50	4
اس اف دي 0.6×6	3.6	540	10-50	4
اس اف دي 0.6×9	5.4	810	10-50	5.5
SFD0.75×6	4.5	675	10-50	4
SFD0.75×9	6.75	1012.5	10-50	5.5
SFD0.9×6	5.4	810	10-50	5.5
SFD0.9×9	8.1	1215	10-50	7.5
SFD0.9×12	10.8	1620	10-50	11
SFD1.2×6	7.2	1200	10-50	7.5
SFD1.2×9	10.8	1620	10-50	11
SFD1.2×12	14.4	2160	10-50	15
SFD1.5×7	10.5	1600	10-50	11
SFD1.5×12	18	27700	10-50	18.5
1. تحتفظ ماكينات Hywell بالحق في التصميم دون إشعار مسبق 2. جدول المعلمات هو للإشارة فقط، المعدات مخصصة بالكامل على أساس الخصائص المحددة لمواد العميل.

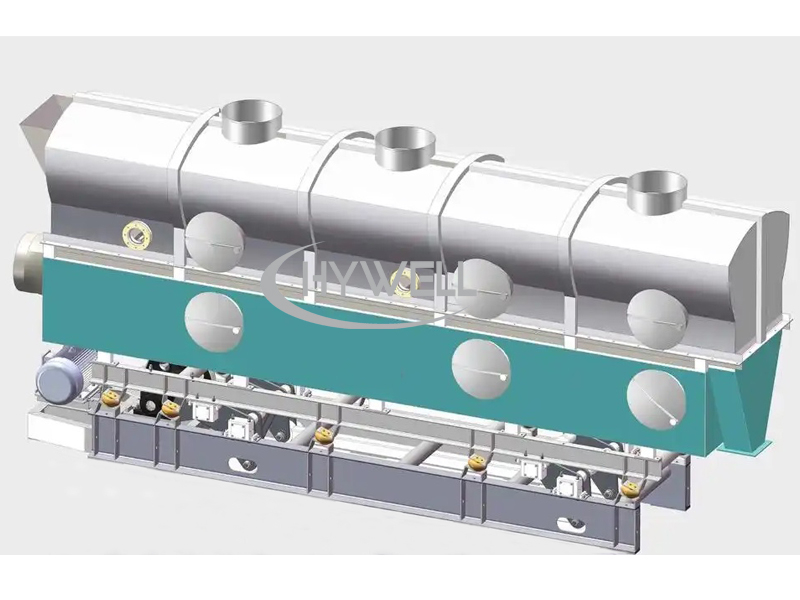

هيكل مجفف السرير المميع المستمر

يتكون مجفف الطبقة المميعة المستمر من العديد من المكونات الرئيسية، بما في ذلك هيكل الطبقة، نظام الاهتزاز، نظام تنظيم تدفق الهواء، ونظام التسخين. تعمل هذه الأجزاء معًا بانسجام لضمان عملية تجفيف مستقرة وفعالة.

1. هيكل السرير لمجفف السرير المميع المستمر ذو الإنتاج الكبير

هيكل السرير لمجفف السرير المميع ذو الاهتزاز الكبير المستمر مصنوع من الفولاذ المقاوم للصدأ المقاوم للحرارة العالية والمقاوم للتآكل، مما يضمن متانة ممتازة وتشغيل طويل الأمد في ظل ظروف العمل القاسية. يوفر اختيار المواد هذا أيضًا مقاومة فائقة للتآكل والتفاعلات الكيميائية، مما يجعله مناسبًا لتجفيف مجموعة واسعة من المواد، بما في ذلك تلك ذات الخصائص المسببة للتآكل أو الكشط. تم تصميم السرير ببنية مميعة مُحسّنة، مما يسمح بتوزيع المواد بشكل متساوٍ تحت تأثير تدفق الهواء. وهذا يمنع تراكم المواد ويعزز تجانس التجفيف. بالإضافة إلى ذلك، تساعد الحركة الاهتزازية للسرير في تعزيز الخلط المتسق وحركة الجزيئات، مما يقلل من خطر المناطق الميتة ويحسن كفاءة نقل الحرارة والكتلة بشكل عام. لا يعمل الهيكل المصمم بعناية على تعزيز كفاءة استخدام الطاقة فحسب، بل يدعم أيضًا التشغيل المستمر بأقل قدر من الصيانة.

2. نظام الاهتزاز للمجفف ذو القاعدة السائلة ذات السعة الكبيرة

يتكون هذا النظام الأساسي من محرك دفع وقضبان توصيل وهياكل دعم.

يقوم المحرك بتحريك السرير ليهتز عبر قضبان التوصيل، مما يحافظ على الحالة الديناميكية المميعة للمادة تحت تدفق الهواء. تعمل هذه الحركة على تعزيز توزيع الحرارة وتحسين كفاءة التجفيف.

يساعد التصميم المهتز أيضًا على منع تكتل المواد، مما يجعل المجفف مناسبًا بشكل خاص للمساحيق والمواد الحبيبية.

3. نظام تنظيم تدفق الهواء لمجفف القاعدة المميعة الصناعية

يتم استخدام المراوح وأجهزة التحكم في تدفق الهواء المتطابقة بدقة لضمان التوزيع المتساوي للهواء الساخن عبر السرير بأكمله. وهذا يضمن تسييل المنتج بشكل كامل ويزيل المناطق الميتة.

يتم تنظيم تدفق الهواء من خلال نظام التحكم الآلي، مما يسمح بالتعديل وفقًا لخصائص المواد المختلفة ومتطلبات التجفيف، مما يحسن كفاءة الطاقة.

4. نظام التسخين لمجفف السرير المميع الهزاز

تدعم معدات تجفيف طبقة الموائع طرق التسخين المتعددة، بما في ذلك التسخين بالبخار، والكهرباء، والغاز، مما يسمح بالتكيف المرن مع احتياجات الإنتاج المختلفة.

يضمن نظام التحكم في درجة الحرارة تجفيف المواد ضمن نطاق درجة الحرارة الأمثل، مما يمنع ارتفاع درجة الحرارة واستهلاك الطاقة غير الضروري.

5. نظام جمع الغبار لاهتزاز مجفف السرير السائل

يلعب نظام جمع الغبار في مجفف القاعدة المميعة المهتزة دورًا حاسمًا في الحفاظ على التشغيل النظيف، وتقليل الانبعاثات البيئية، واستعادة الجزيئات الدقيقة القيمة. يتكون هذا النظام عادة من مراحل متعددة لضمان تنقية الهواء ومعالجة المواد بشكل فعال.

1). فاصل الإعصار (اختياري)

في بعض التكوينات، يتم تركيب فاصل إعصاري كمرحلة أولية لالتقاط الجزيئات الأكبر حجمًا التي يحملها هواء العادم.

فهو يقلل من الحمل على نظام الترشيح الرئيسي ويحسن الكفاءة الشاملة.

2). مرشح الكيس أو مرشح الخرطوشة

عادةً ما تكون وحدة تجميع الغبار الأساسية عبارة عن مرشح كيسي عالي الكفاءة أو نظام مرشح خرطوشة.

فهو يلتقط جزيئات الغبار الدقيقة العالقة في هواء العادم من حجرة طبقة السوائل.

يُستخدم التنظيف النفاث النبضي بشكل شائع للحفاظ على أداء الفلتر وإطالة عمر الخدمة.

3). مروحة العادم ومجاري الهواء

تقوم مروحة العادم بسحب الهواء من خلال المجفف ونظام تجميع الغبار، مما يضمن تدفق هواء مستقر وضغط سلبي داخل الجهاز لمنع تسرب الغبار.

تم تصميم الأنابيب بعناية لتقليل المقاومة وضمان تدفق الهواء بسلاسة.

4). مرشح HEPA (اختياري)

بالنسبة للتطبيقات ذات المتطلبات الصارمة للنظافة أو جودة الهواء، يمكن إضافة مرشح HEPA كمرحلة ترشيح نهائية قبل إطلاق الهواء في البيئة.

لا يضمن هذا الإعداد المتكامل للتحكم في الغبار التوافق مع معايير السلامة والبيئة فحسب، بل يساعد أيضًا في الحفاظ على بيئة عمل أكثر نظافة وتقليل فقد المواد.

5). جهاز الغسيل الرطب لمعالجة غاز العادم (اختياري)

جهاز الغسيل الرطب، المعروف أيضًا باسم مجمع غبار الغشاء المائي، هو حل فعال لمعالجة غاز العادم يستخدم غالبًا في مجففات طبقة الموائع الاهتزازية لالتقاط جزيئات الغبار الدقيقة والتحكم في الانبعاثات. يستخدم هذا النظام الماء كوسيلة تنظيف لإزالة الملوثات من تيار العادم قبل إطلاقها في الغلاف الجوي.

تطبيق مجفف السرير المميع المستمر ذو السعة الكبيرة

يعتبر مجفف طبقة السوائل المستمر مثاليًا لتجفيف المواد التي تتطلب إنتاجية عالية وإزالة فعالة للرطوبة. يتم استخدامه على نطاق واسع في العديد من الصناعات الرئيسية:

1. صناعة المواد الغذائية

مناسب لتجفيف المواد مثل الملح والسكر والحبوب وحبيبات القهوة، مما يضمن جودة منتج موحدة ومحتوى رطوبة ثابت.

على سبيل المثال، عند تجفيف ملح الطعام، يمكن لوحدة واحدة أن تحقق قدرة تتراوح من 10 إلى 30 طنًا في الساعة، مما يعزز كفاءة الإنتاج بشكل كبير.

2. الصناعة الكيميائية

يتم تطبيقه على مختلف المواد الكيميائية المسحوقة والحبيبية مثل كربونات الصوديوم وكلوريد الصوديوم وكبريتات الأمونيوم.

يضمن التشغيل المستقر للمعدات أن المنتج النهائي يلبي مواصفات الرطوبة، مما يمنع حدوث مشكلات مثل التكتل أو التجفيف غير المتساوي.

3. الصناعة المعدنية

مثالية لتجفيف المواد مثل الرمل ورمل السيليكا ورمل الكوارتز ورمل الزركون وحبيبات تركيز النحاس.

إن تعدد استخدامات المجفف وقابلية التوسع والتصميم الصحي يجعله حلاً أساسيًا لتطبيقات التجفيف الصناعية واسعة النطاق عبر هذه القطاعات.

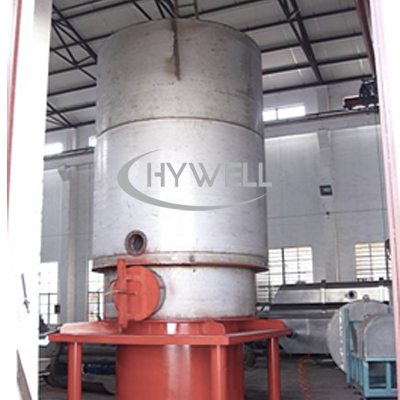

طرق تسخين مجفف السرير المميع بالاهتزاز المستمر

اعتمادًا على متطلبات الإنتاج، يمكن تجهيز مجفف الطبقة المميعة المستمر ذو السعة الكبيرة بطرق تسخين مختلفة لتحسين استهلاك الطاقة وتلبية احتياجات التجفيف المحددة للمواد المختلفة.

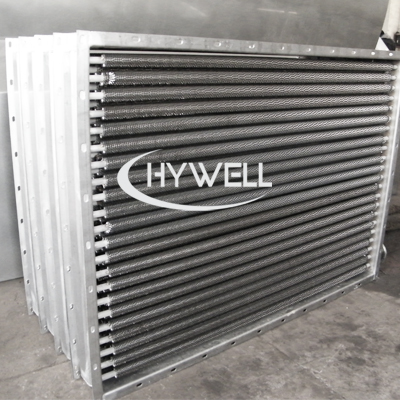

1. التدفئة بالبخار

مثالية للمواد التي تتطلب تحكمًا دقيقًا في درجة الحرارة، مثل المنتجات الغذائية والأدوية.

يستخدم مبادل حراري للبخار لتوفير مصدر حرارة مستقر ويمكن التحكم فيه، مما يضمن كفاءة عالية في استخدام الطاقة وتوزيع موحد لدرجة الحرارة.

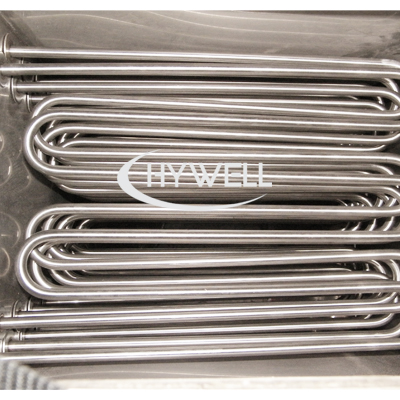

2. التدفئة الكهربائية

مناسبة للصناعات التي تتطلب بيئات إنتاج نظيفة وخالية من التلوث، مثل الأدوية وتجهيز الأغذية.

يوفر تنظيمًا دقيقًا لدرجة الحرارة ويمكن دمجه بسلاسة مع أنظمة التحكم الآلية لإدارة درجة الحرارة الذكية.

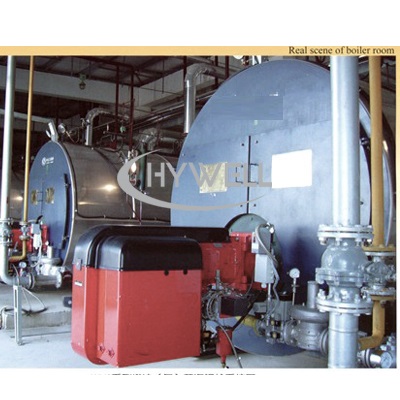

3. تسخين الغاز

مناسب تمامًا للعمليات الصناعية واسعة النطاق حيث تكون كفاءة التسخين العالية أمرًا ضروريًا.

يوفر تكاليف تشغيل أقل وهو مفيد بشكل خاص للشركات التي تحتاج إلى إنتاج مستمر طويل الأجل.

مواد بناء مجفف السرير المميع

يمكن لشركة Hywell Machinery أن تزود مجففاتنا ذات القاعدة المميعة الاهتزازية من سلسلة SFD بأجزاء تلامس مصنوعة من مجموعة من المواد، بما في ذلك SS304، SS316L، والتيتانيوم، والفولاذ المقاوم للصدأ المزدوج، وفقًا لمتطلبات العميل. يمكن أيضًا تخصيص المكونات الكهربائية لنظام التحكم لتلبية تفضيلات العملاء المحددة.

لماذا تختار نظام التجفيف المستمر بقاعدة السوائل لتلبية احتياجات التجفيف الخاصة بك؟

عندما يتعلق الأمر بحلول التجفيف الصناعي، تبرز مجففات القاعدة السائلة ذات السعة الكبيرة كخيار موثوق به وفعال ومتعدد الاستخدامات. سواء كنت تعمل في القطاع الكيميائي أو الغذائي أو البيئي، فإن هذه المجففات ذات السعة الكبيرة توفر مزايا كبيرة تجعلها استثمارًا ذكيًا لعمليتك.

1. التجفيف الموحد والتحكم

تم تصميم نظام تجفيف طبقة السوائل لتوفير توزيع متساوي للحرارة، مما يضمن تجفيفًا متسقًا لجميع الجزيئات، بغض النظر عن الحجم أو الشكل. وهذا يقلل من مخاطر عدم تناسق المنتج، مثل الجفاف الزائد أو الاحتفاظ بالرطوبة، مما يساعدك على الحفاظ على معايير الجودة العالية.

2. أداء توفير الطاقة

تم تصميم أنظمة التجفيف الموفرة للطاقة مع أخذ الكفاءة في الاعتبار، مما يقلل بشكل كبير من استخدام الطاقة مقارنة بالأنظمة التقليدية. ويترجم هذا إلى انخفاض فواتير الخدمات العامة وبصمة كربونية أصغر، وهي فوائد تتوافق مع ميزانيتك ومسؤولياتك البيئية.

3. معالجة أسرع ووقت توقف أقل

السرعة أمر بالغ الأهمية في التصنيع الحديث. تعمل تقنية طبقة السوائل على تسريع عملية التجفيف، مما يزيد من الإنتاجية ويقلل من الاختناقات. النتيجة؟ مهلة أقصر وأداء تسليم أفضل.

4. مصممة خصيصا لاحتياجاتك

كل عملية مختلفة. ولهذا السبب تتوفر مجففات ذات قاعدة السوائل الاهتزازية مع مجموعة واسعة من خيارات التخصيص - بما في ذلك التحكم الدقيق في درجة الحرارة، والتغذية والتفريغ الآلي، وأنظمة تدفق الهواء القابلة للتكيف - حتى تتمكن من الحصول على الإعداد الدقيق الذي يتطلبه تطبيقك.

5. متينة ومنخفضة الصيانة

تم تصميم هذه الماكينات خصيصًا للإنتاج على نطاق صناعي، مع مراعاة المتانة طويلة المدى وسهولة الصيانة. يعمل الحد الأدنى من الأجزاء القابلة للتآكل والتصميمات التي يمكن الوصول إليها على تقليل وقت التوقف عن العمل وخفض تكاليف الصيانة.

6. لطيف على المواد الحساسة

إذا كانت المواد الخاصة بك حساسة للحرارة أو الإجهاد الميكانيكي، فإن تجفيف طبقة السوائل الهزية يعد حلاً مثاليًا. تعمل هذه العملية على رفع المواد وتجفيفها بلطف، مع الحفاظ على بنيتها ورائحتها ونكهتها ومكوناتها النشطة - وهي مثالية للأغذية والمواد المغذية والمواد الكيميائية الدقيقة.

7. يلبي معايير السلامة والامتثال

تم تصميم نظام تجفيف طبقة السوائل المستمر ليتوافق مع لوائح السلامة والنظافة الدولية. سواء كنت بحاجة إلى شهادة ATEX، فهناك حلول متاحة لتلبية متطلبات الصناعة الأكثر صرامة.
