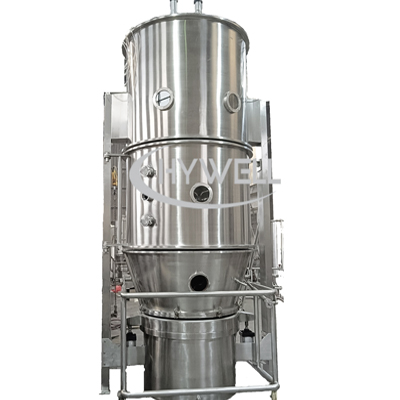

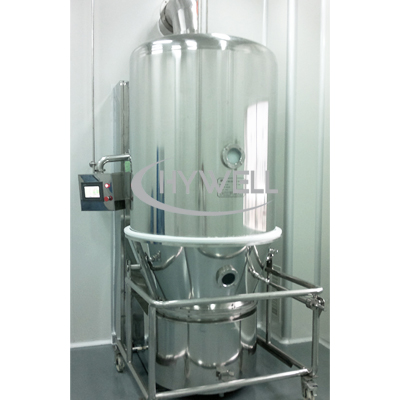

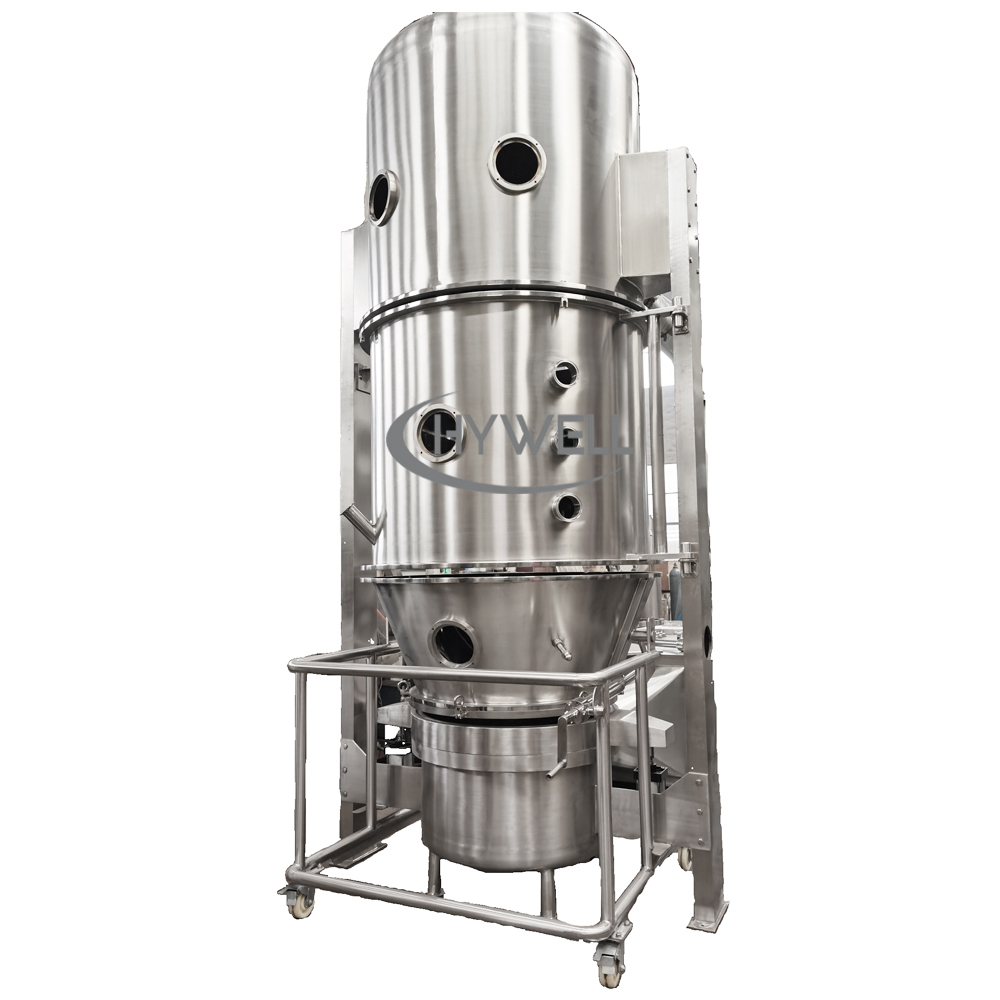

Vertikale vloeistofbeddroër

Vertikale vloeistofbeddroër stel bekend

Aangesien die FG -reeks vertikale vloeistofbeddroër 'n vertikale statiese droër is, beslaan die vertikale vloeistofbeddroër 'n klein area, dus is dit baie geskik vir skoon werkswinkels.

Die vloeibare beddroogmasjien is die optimale metode vir beheerde, sagte en selfs droging van nat vaste stowwe. Die intensiewe hitte/massa-uitruiling van die vloeibare bedproduk maak hierdie metode veral effektief en tydbesparend. Die tegnologie is ook geskik vir die droging van spuitgranuleerde of geëxtrudeerde produkte met baie lae oorblywende vog.

Die vertikale vloeistofbeddroër kan in die hele poeierverwerkingsbedryf gebruik word. In die farmaseutiese industrie het hierdie innoverende metode die tydrowende skinkbord wat lank gelede droog geword het, vervang: die droogproses met vloeibare beddroging verminder die droogtyd in die Warm lugdroogoond ongeveer twintig keer. Daarbenewens bied 'n vloeibare bed -droogmasjien gekontroleerde en eenvormige droogtoestande in vergelyking met die ongelyke droging in bakke.

Dit maak nie saak of die produk in die vloeibare bedgranulator of 'n hoë-skuifmenger geproduseer is nie, hetsy in 'n groep of deurlopend: met 'n vertikale vloeistofbeddroër, moet daar verseker word dat droging altyd in termodinamiese ewewig plaasvind. Die inlaatlugtemperatuur moet sodanig gekies word dat slegs soveel vog van die oppervlak van die korrelvormig verdamp as wat deur die kapillêres van die binnekant van die korrel na die oppervlak vervoer word. As die inlaatlugtemperatuur te hoog is, sal 'n oppervlakkors waarskynlik vorm wat sal belemmer of selfs voorkom dat die vog van dieper lae na buite vervoer word. Dit sal die hele droogproses vertraag eerder as om dit te versnel.

'N Behoedbare gebruikte, vertikale vloeistofbeddroër bied 'n doeltreffende oplossing vir die sagte en selfs droging van u produk.

Die enigste verskil tussen die Gevloeide bedgranulator en die vertikale vloeibare beddroër is die vloeistofspuitstelsel; As u 'n stel vloeistofspuitstelsel by die vertikale vloeibare beddroër voeg, word dit 'n vloeibare bedgranulator.

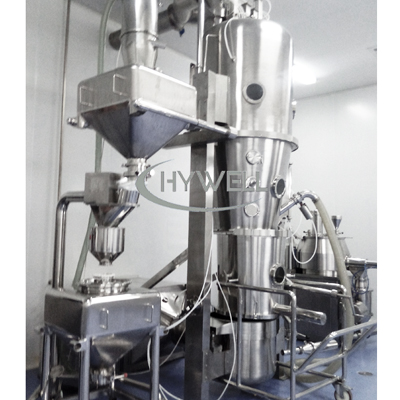

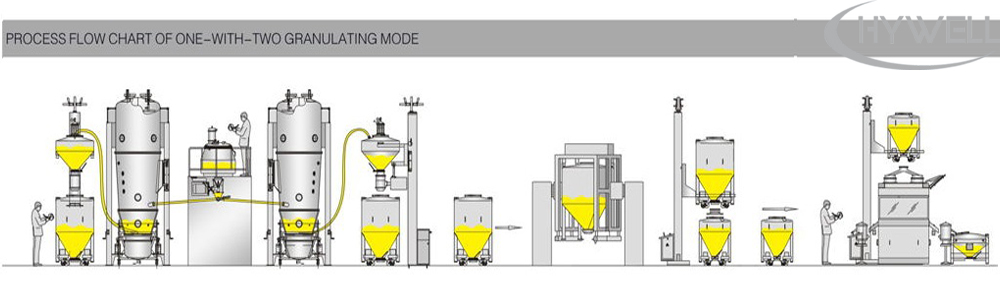

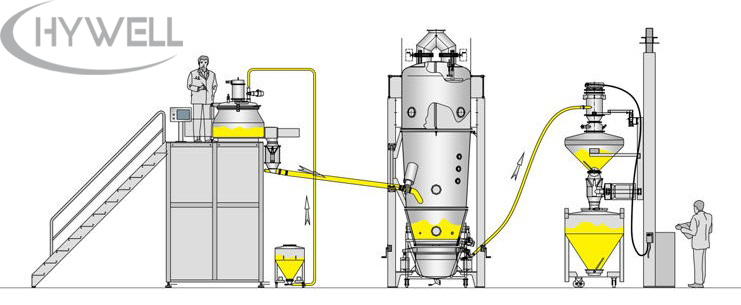

'N Vertikale vloeistofbeddroërs is 'n belangrike toerusting vir Vaste dosisvormlyne (granulasielyntoerusting) . Die soliede dosisvormlyn bevat Hoë skuif granulator , koniese meulens, vloeibare beddroër, Vakuumtransportband, IBC Powder Blender, P owder shifter en verpakkingsmasjien. Leer ons granulasielyn oor die detail van hierdie reël.

As die grondstof metaalpoeier of korrels is, moet dit gedroog of gekalk word, en die Metaalherwinning van roterende oond van ons onderneming moet gebruik word.

Vloeibare beddroër beskrywing

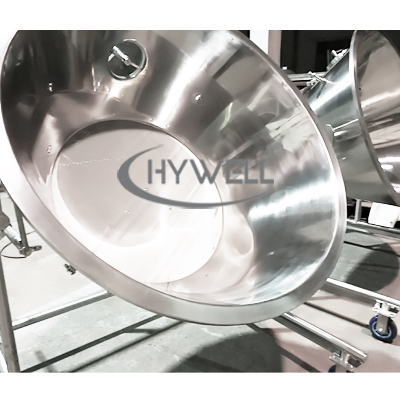

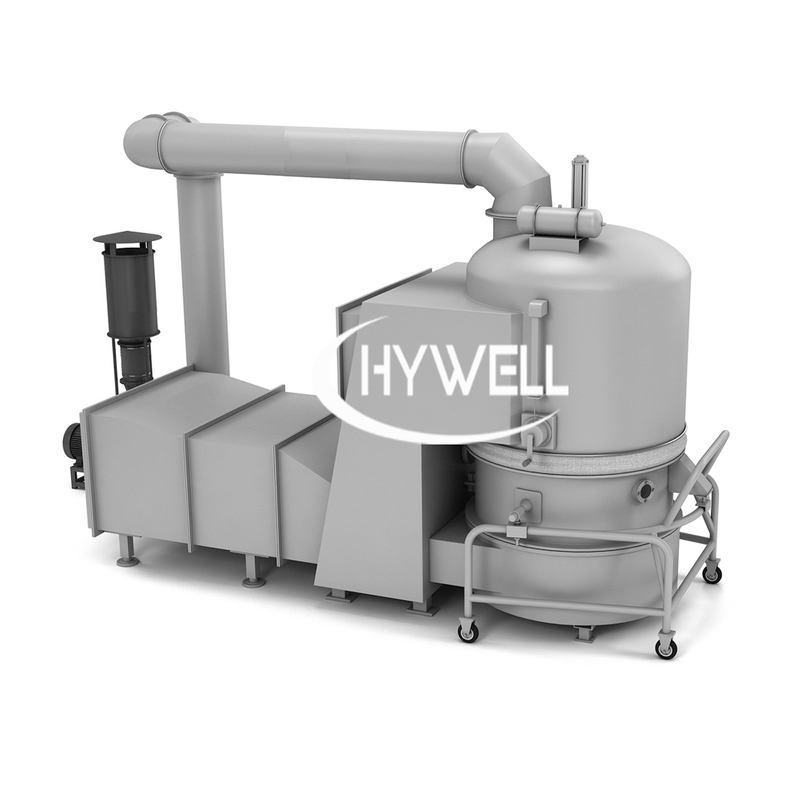

'N Vloeiende beddroër is 'n eenstop droogmasjien wat lughanteringseenhede, hooftoring van vlekvrye staal insluit (basisgedeelte, produkhouer, uitbreidingskamer en vloeistofbedreurfilterkamer), en 'n uitlaatlugstelsel.

Die belangrikste lugverhittingstelsel van die vertikale vloeibare beddroër voorsien die droogkamer met die ontwerpte hoeveelheid lug. Die lugtempo word bereken met die prosesberekeningsprogram van Hywell Machinery. Die program is gebaseer op die werklike omgewingstoestande op die fisiese plek waar die droër geïnstalleer sal word.

Die belangrikste lugstelsel van 'n vertikale vloeibare beddroër bestaan ​​uit lugfilters, voorverhittingstelsels, 'n lugverwarmer, 'n toevoerwaaier en van tyd tot tyd ontvochtigingstelsel (opsie). Die hooflugstelsel van die vertikale vloeibare beddroër is gebou volgens die werklike vereistes van die produk en die omgewingstoestande.

'N Sakfilter van die vertikale vloeibare beddroërs kan 'n selfstandige oplossing wees, aangesien hierdie tegnologie die vereiste poeierboetes voor die uitlaat na die atmosfeer kan verwyder. Die boetes word in 'n boetesopgawe -stelsel versamel, en sodoende word die poeierverlies tot 'n minimum verminder. Die boetes kan weer aan die bokant van die droogkamer ingegaan word om die poeier in agglomerasie te bewerkstellig, of dit kan na die interne of eksterne vloeistofbed gestuur word. Weereens sal die vereiste poeierspesifikasies die ontwerp van die boetesisteem bepaal.

Poeiersifter (opsie): die laaste stap van die vloeistofbeddingstelsel is die poeiersifter . Die poeiersifter sal die groot poeierdeeltjies van die poeier skei, die grootte word bepaal vir die skeiding. Die afgrootte word afgesak en die poeier kan óf direk in groot sakke verpak word óf na 'n silo -stelsel vir ander verpakkingsstelsels oorgedra word.

Spesifikasies vir vertikale vloeistofbeddroërs

Model		eenheid	15	30	60	120	200	300	500
Tenk	Volume	L	45	100	220	420	670	1000	1500
	Deursnit	mm	550	700	1000	1200	1400	1600	1800
Laai kapasiteit	Min	Kg	10	15	30	80	100	150	250
	Maksimum	Kg	20	45	90	160	300	450	750
Lugvolume	Lugvolume	M3/H	1400	1800	3000	4500	6000	7000	8000
	Lugdruk	MM H2O	480	480	950	950	950	950	950
	Mag	KW	5.5	7.5	11	18.5	30	37	45
Stoomverbruik		Kg/h	42	70	141	211	282	366	451
Saamgeperste lugverbruik		M3/min	0.3	0.6	1.0	1.0	1.2	1.5	2.0
Gewig		Kg	900	1000	1100	1300	1500	1800	2500
1. Hywell Machinery behou die reg voor op die ontwerp sonder kennisgewing 2. Alle spesifikasies is so akkuraat as wat redelik moontlik is, maar dit is nie bindend nie. 3. FG -reeks Vertikale vloeistofbeddroër voeg 'n bindmiddelspuitvloeistofstelsel by, dit is dieselfde as die FL -reeks vloeistofbed -granulator, wat gebruik kan word vir poeiergranulasie.

Vloeibare beddroërs konstruksiemateriaal

Hywell -masjinerie kan ons FG -reeks vloeibare beddroërs aanbied met kontakonderdele wat in SS304, SS316L, titanium, dupleks vlekvrye staal gebou moet word, ens. Elektriese dele van die beheerstelsel van die vloeibare beddroër kan aangepas word by die behoeftes van die kliënt.

Verwarmingsmetode van vloeibare beddroërmasjien

Vir die verwarmingsmetode van die vloeibare beddroërmasjien, kan dit stoom of 'n elektriese of brandende gasoond as 'n hittebron gebruik. Hywell Machine kan die verskillende soorte verwarmingswyses ontwerp op grond van die kliëntsituasie. FL-5 vloeibare beddroërmasjien kan net die elektriese verwarmer gebruik.

Hoe werk die vertikale vloeistofdroër

'N Vertikale vloeistofbedstelsel is 'n masjien waarin 'n vloei van 'nat ' poeier-, korrel- of vlokkiesmateriaal oor 'n geperforeerde bed oorgedra word. Warm droogte word deur die gate van 'n geperforeerde plaat geblaas. Die nat vaste stowwe word van onder af opgehef en veroorsaak dat die vaste stowwe as vloeistof optree. Die lugsnelheid word aangepas om die bewegende laag materiële vloeibaar te hou.

Vloeiende beddroër video

Vertikale vloeistofdroër voordele

Hywell Machinery FG -reeks vertikale vloeistofdroër het die volgende voordele bo konvensionele oplossings gehad.

1. Inlaatlug van die vertikale vloeistofdroër Installeer die G4 -filter, F8 -filter en HEPA -filter

2. Die vertikale vloeistofdroërs kan volledige afvoer en maklike skoonmaak wees

3. hoogs gepoleerde binne- en buitenste oppervlaktes van die vat van die vertikale vloeistofdroër, geen dooie komer nie, maklik om materiale te ontlaai, maklik om skoon te maak, geen kruisbesmetting nie.

4. Die vertikale vloeistofbeddroërs het 'n omheinde struktuur, sonder oorvloei van kragstof

5. Die vloeiende bedroging met die vloei van bed het gladde loop, betroubare werkverrigting en maklike werking.

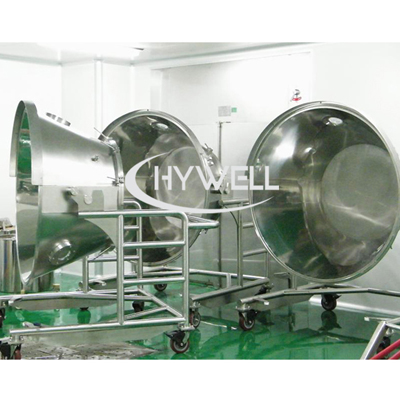

6. Die vloeibare bed -droogmasjienlading en -lading is vinnig, lig en skoon, en voldoen aan die vereistes van GMP.

7. Die vloeistofbed -droogmasjien het die ontploffingsvrystelling op die masjien. Sodra die ontploffing plaasgevind het, sal die masjien die ontploffing buite outomaties en veilig vrylaat, dit sal 'n baie veilige toestand vir die operateur maak.

8. Vir die laai -materiaal vir die vloeistofbedroogmasjien, het ons keuses vir vakuumvoeding, opheffing, negatiewe drukvoeding en handleiding vir kliënte.

9. Hierdie vloeistofbed -droogmasjien neem PLC outomatiese beheer aan, al die bewerkings volgens die vereistes van die gebruiker om die prosesparameters outomaties in te stel, kan al die prosesparameters (opsioneel) druk, en die oorspronklike rekord is waar en betroubaar.

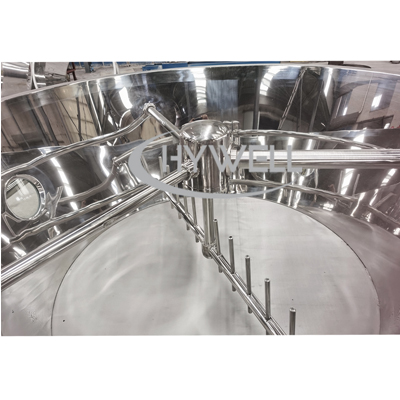

10. Vir die sakfilter van die vloeistofbed-droogmasjien kan dit 'n anti-statiese filterdoek kies. Die aanneming van 'n dubbele kamerfiltersakke -stelsel, verwyder stof heeltemal.

11. Vir die vloeistofbed -droogmasjien het ons CIP vir kliënte om te kies (opsioneel).

12. Wielontvochtigingstelsel vir vloeiende beddroogmasjien is beskikbaar (opsioneel)

13. Vloeiende beddroogmasjien het geen dooie sones in die produkhouer nie

14. Verwerking van materiale met verskillende digthede

15. Versameling van vloeibare beddroogmasjien bereik tot 99%

16. prosessietye aansienlik verminder, vinnige droging en eenvormig

17. Vloeiende bedrogingstoerusting is geskik vir hittesensitiewe produkte

18. Vloeiende beddroogmasjien verseker 'n hoë doeltreffendheid in die droging van materiaal, hoë opbrengste

19. Vloeiende beddroërs is maklik en minder arbeidsintensief

20. Vloeibare beddroogmasjien het 'n lae onderhoudskoste

21. Vloeiende beddroogmasjien het twee filterkamer, warm lug neem vinnig vog weg

22. Vloeibare beddroogmasjien droogproses tegniek en doeltreffendheid is beter

23. Vertikale vloeibare beddroër het 'n hoë uitbreidingsverhouding en genoeg vloeistofruimte

24. Gebruik 'n hoë-druk-waaier vir die vloeibare beddroogmasjien, deur 'n negatiewe drukvorm, bring vinnig hitte om oor te kom.

Vertikale vloeibare bed droër toediening:

Vertikale vloeibare beddroër word wyd gebruik in farmaseutiese, chemiese, voedsel- en elektroniese bedrywe．

1. Vertikale  vloeibare bed droër vir  petrochemiese industrie

Anorganies: Ammonium -waterstoffluoried, kaliumpermanganaat, natriumtiocyanaat, kobaltsulfaat, nikkelsulfaat, sinksulfaatheptahydraat, ammoniumchloried, kalsium, strontiumchloried, natriumchloraat ens.

Organics: P-nitrobenzoësuur, fumariensuur, pentaerythritol, resorcinol, catechol, kalsiumhipochloriet, natriumsilikaat, GDL, natriumglukonaat, thiourea, sorbitol, Dicyandiamide.

Plaagdoders: Imidacloprid korrels, korrels glifosaat

Polimeer: ​​hoë absorberende hars, 'n polistireenhars, natriumpolyakrilaat

Chemiese bymiddels: metiel sellulose, polyacrylamide, hidroksietiel sellulose

2. Vertikale  vloeibare bed droër vir  voedsel- en drankbedryf

Trehalose, karamel, wynsteensuur, koffie, broodkrummels, melkpoeier, sitroensuur, kaliumsitraat, natriumsitraat, maltitol, xilose, xylitol.

Waarom hywell -masjinerie bekend is vir vertikale vloeibare droër van hoë gehalte?

Hywell Machinery vervaardig premium kwaliteit vloeistofbed -droogmasjien. Dit voer vloeistofbeddroogmasjien uit na ons kliënte in die VSA, die Oekraïne, Rusland en Vietnam.

Ons vloeistofbedrdroogmasjien is een soort masjien in 'n vloeistofbeddingstelsel. 'N Beginsel van 'n vloeistofbedding is die optimale metode vir beheerde, sagte en droging van nat vaste stowwe.

Hywell Machinery bied gratis tegniese ondersteuning en installasiediens van vloeistofbeddingstelsel aan ons gewaardeerde kliënte

Ons bied ook konsultasie- en tegniese ondersteuningsdienste wat verband hou met die vloeistofbeddroërstelsel aan ons kliënte sonder enige ekstra koste. Ons ontwerp en karteer die hele farmaseutiese produksielyn sodat ons kliënte die beste produksiedoeltreffendheid kan hê.

Ons vloeistofbeddroërstelsels is veilig en uniek in ontwerp

Hywell Machinery is trots om baie farmaseutiese ondernemings ter wêreld te bedien. Die hoofrede vir die groter aantal behoue ​​kliënte vir ons vloeistofbeddroërstelsel is dat ons volledige aanpassing bied in die ontwerp van vloeistofbeddroërstelsels vir verskillende soorte prosesse vir verskillende ondernemings.

Ons vloeibare beddroërstelsels is van vlekvrye staal, kontakproduk-deel van die vertikale vloeibare beddroëronderdele, van vlekvrye staal 316L-materiaal, en 'n ander deel is vlekvrye staal 304 met 'n 3-4 mm-dikte wat 'n hoër leeftyd en waarde vir ons gewaardeerde kliënte verseker.

Wat is die voordele van 'n vloeibare bedrogingstoerusting??

-Umvormige droging waardeur al die korrels en poeiers eenvormig opdroog.

-Vaste droogproses waardeur groot volumes korrels en poeiers binne 'n kort periode gedroog kan word.

-High doeltreffendheid. 'N Vloeiende bedrogingstoerusting is in staat om die korrels te droog en u sal nie hoë elektrisiteitskoste aangaan nie.

-Strong en duursaam: die vlekvrye staalmateriaal wat op die meeste komponente van die vloeibare bedrogingstoerusting gebruik word, hou dit sterk en duursaam.

Dit is versoenbaar omdat dit verskillende soorte materiale kan droog.

Wat is 'n vertikale vloeibare beddroërmasjien -spesifikasie?

Vloeibare beddroër masjien spesifikasie is 'n gedetailleerde dokumentasie wat die ontwerp- en konstruksieparameters van die vloeibare beddroërmasjien gee. Die spesifikasie bied die werkverrigting en bruikbaarheidsmaatstawwe van die vloeibare beddroërmasjien.

Daar is baie spesifikasies van hierdie vloeibare beddroërmasjien wat u moet ken. Dit sluit soos volg in:

-Produksiekapasiteit van die vloeibare beddroërmasjien

-Die veronderstelde volume lugvloei

-Blaserspesifikasies van vertikale vloeibare droër

-Gewig van die vloeibare beddroërmasjien

-Dimensies van die vloeibare beddroërmasjien

-Dry tyd van vloeibare beddroërmasjien

-Temperatuurvereistes van vloeibare beddroërmasjien

Dit is noodsaaklik om die volledige besonderhede van die vertikale vloeistofbeddroërs direk van die vervaardiger te kry. Dit sal verseker dat u die regte toerusting kry wat aan u uiteindelike droogbehoefte voldoen.

Kan ek 'n pasgemaakte vloeistofbed -droogmasjien kry?

Ja. As 'n betroubare vervaardiger van vloeistofbedddroër lewer ons die proses van die droë masjien vir vloeistofbed vir u. Ons kan droogmasjien ontwerp en vervaardig wat aan u spesifieke prosesbehoeftes en u uitleg voldoen.

'N Sleutelarea van aanpassing is die grootte. Ons kan die grootte wat groot of klein is, aanpas. Ons ontwerpspan is altyd gereed om die akkurate grootte van die vloeistofbeddroërstelsel te ontwerp wat ooreenstem met u vereiste -spesifikasies.

Om te verseker dat u die beste ingeperkte vloeibare beddroogmasjien kry, hou ons ons kommunikasiekanale oop. Dit is om toe te laat dat ons kliënte altyd in konstante kommunikasie is.

Watter materiaal kan 'n vertikale vloeibare beddroër droog word?

'N Vertikale vloeibare beddroër is ontwerp en vervaardig om verskillende soorte farmaseutiese, gesondheidsprodukmateriaal te droog. Die algemeenste materiale is korrels en poeier.

'N Vloeiende beddroër elimineer die voginhoud wat in hierdie materiale ingebed is, wat dit droog en gereed maak vir gebruik vir die volgende produksiefase.

Wat is die produksievermoë van die vloeibare bedroeimasjien?

Hywell Machine Fluidized Bed Drying Machine het verskillende produksievermoë om in die verskillende behoeftes van die vervaardigers te pas.

Die Hywell -vloeibare beddroogmasjienkapasiteit wissel tussen 500 gram tot 500 kg. Dit kan egter so hoog as 500 kg duur om aan u hoë aanvraag te voldoen. En ons het ook 'n laboratoriumvloei -bedrogingmasjien wat in die laboratorium gebruik.

Benewens die gedefinieerde kapasiteit van die vloeibare bedroging vir die beddegoed, bied ons ook pasgemaakte groottes aan. Al wat u nodig het, is om ons te kontak en ons sal die oplossings aanpas volgens u vereistes.

Oor die algemeen, hoe groter die houer, hoe meer is die produksievermoë.

Wat is die kragverbruik van die vertikale vloeistofbeddroër?

Daar is twee kritieke faktore wat u moet oorweeg wanneer u die kragverbruik van vloeibare beddroëmasjiene ontleed. Een daarvan is die kragbron en die tweede faktor is kragverbruik.

Die kragbron is die een wat aan die hoofvoorraad verbind. Die krag wissel tussen 220V/380/410/480V, en die frekwensie van die wêreld het net 60Hz/50Hz. In die verbruiksvoorwaardes wissel dit tussen 3kW tot 55kW, maar dit is net die hoofmasjien wat die elektriese krag wat die verwarmingstelsel uitgesluit, uitsluit. Omdat verwarmingstelsels vir elektriese gebruik gebruik word, net vir 'n klein model soos laboratoriumvloeistofbedding en 10-30 kg droër. Die groter model is die beste om stoomverwarming te gebruik, sodat die masjienekonomie werk.

Bied die vertikale gevloeide beddroërvervaardiger onderdele?

As u vloeibare beddroër afgebreek het, kan u ons steeds kontak vir die onderdele. Ons vervaardig nie net die toerusting nie, maar voorraad ook die onderdele. U moet eenvoudig die masjiennommer op die naamplaat en onderdele -naam verskaf wat u wil hê, en ons sal dit binnekort aflewer. U kan ons kontak via die e -posvorm op die webwerf.
