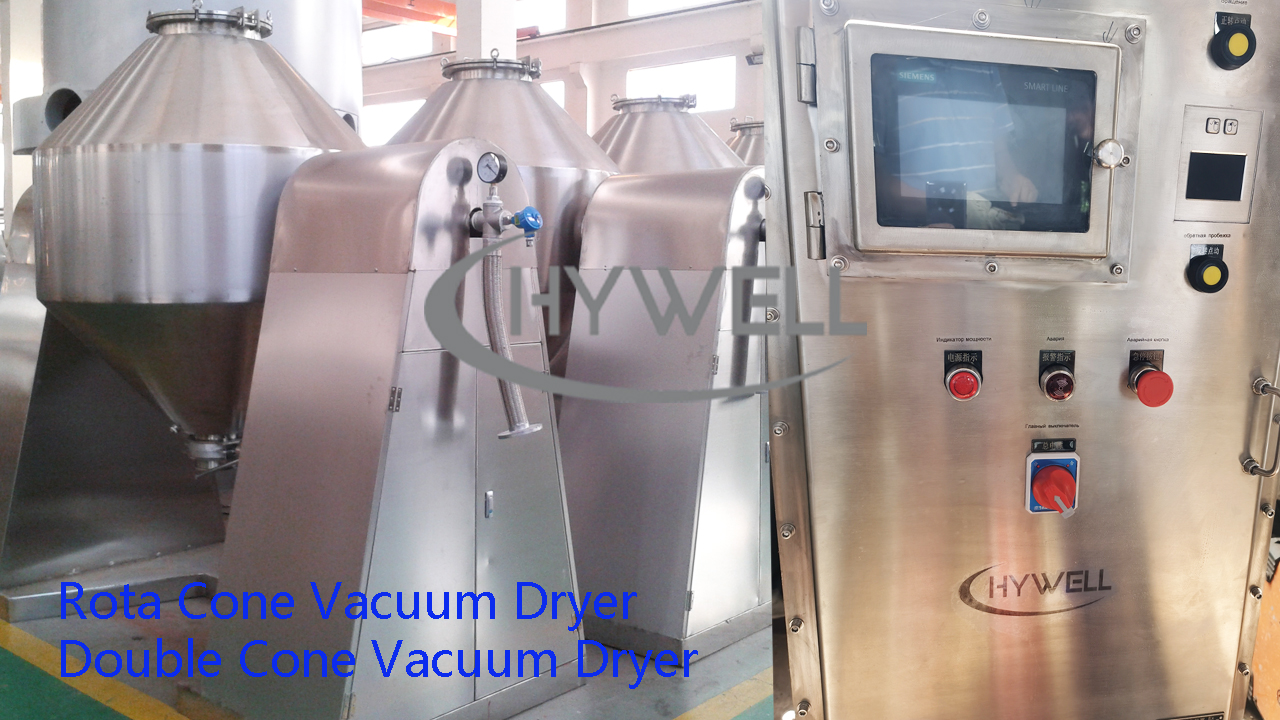

Funzionamento automatico e caratteristiche dell'essiccatore sottovuoto Rota Cone

Introduzione all'essiccatore sottovuoto a doppio cono

IL L'essiccatore sotto vuoto a doppio cono (chiamato anche essiccatore sotto vuoto a cono Rota) è personalizzato in base ai requisiti materiali del cliente. L'intero sistema comprende un sistema di riscaldamento dell'acqua calda, una pompa dell'acqua, un'unità principale di essiccazione, un armadio di controllo, un dispositivo di scambio termico per il recupero della condensa, una pompa per vuoto, un sistema di raffreddamento del materiale, ecc. Poiché il materiale essiccato è un liquido sospeso e il liquido è un solvente, rientra nella categoria dei materiali infiammabili ed esplosivi. Pertanto, l'intera apparecchiatura è a prova di esplosione, compresi i tubi di riscaldamento elettrico a prova di esplosione, una pompa dell'acqua a prova di esplosione, un motore principale a prova di esplosione, una pompa a vuoto a prova di esplosione, un armadio di controllo a prova di esplosione, una valvola di controllo elettromagnetica a prova di esplosione, sensori di temperatura a prova di esplosione e altro ancora. La tubazione è dotata di un sistema di rilascio della pressione per garantire la sicurezza del funzionamento dell'apparecchiatura.

Principali caratteristiche dell'essiccatore sottovuoto a doppio cono

Metodo di riscaldamento

Sistema di riscaldamento elettrico dell'acqua.

Materiale per l'essiccazione

Liquido; il coperchio di ingresso dell'asciugatrice è dotato di una valvola a chiusura positiva, collegata direttamente al tubo del liquido.

Componente di evaporazione

Solvente.

Recupero solventi

Sistema di recupero della condensa del solvente, serbatoio del solvente con isolamento dell'acqua di raffreddamento e indicatore del livello del liquido installato.

Sistema di vuoto

Sistema di vuoto ad anello d'acqua.

Metodo di raffreddamento del materiale

Raffreddamento ad acqua della camicia e raffreddamento ad azoto. Dopo l'asciugatura, l'aria compressa viene automaticamente iniettata nella camicia per scaricare l'acqua calda all'interno della camicia dell'unità principale nel serbatoio dell'acqua calda. Quindi, l'acqua di raffreddamento viene introdotta automaticamente per raffreddare il materiale a temperatura ambiente. Nel frattempo, sotto vuoto, è possibile introdurre azoto nel compartimento del materiale per il raffreddamento. Il raffreddamento ad acqua della camicia e il raffreddamento ad azoto avvengono simultaneamente, riducendo significativamente il tempo di raffreddamento del materiale. Dopo il raffreddamento, l'aria compressa viene automaticamente introdotta nella camicia dell'unità principale per scaricare l'acqua di raffreddamento nel serbatoio dell'acqua fredda, preparandosi per la successiva fase di asciugatura.

Dopo la fase di asciugatura automatica

il tamburo di asciugatura dell'essiccatore sottovuoto a cono rotativo della serie SZG smette di ruotare, la pompa del vuoto smette di funzionare, il vuoto interno dell'unità principale viene rilasciato automaticamente ed entra nella preparazione per la fase di scarico.

Impostazione della modalità di funzionamento automatico dell'essiccatore sottovuoto a cono Rota

Oltre a controllare manualmente lo stato di funzionamento, questo essiccatore sottovuoto a doppio cono SZG può realizzare la modalità di funzionamento automatico con l'avvio di un pulsante. La modalità di impostazione è la seguente:

1. Impostazione della temperatura dell'acqua calda

Impostare la temperatura dell'acqua calda, intervallo di impostazione: 50-100 gradi e accendere il pulsante di riscaldamento per riscaldare. Ad esempio, imposta la temperatura su 80 gradi.

2. Impostazione della velocità di rotazione dell'host

La velocità di rotazione dell'host è controllata dal convertitore di frequenza, quindi basta impostare la frequenza. L'intervallo di impostazione è 15-50 HZ e l'impostazione generale è 30 HZ.

3. Impostazione del tempo di asciugatura

Il tempo di asciugatura si basa sui test ripetuti dell'essiccatore sottovuoto a doppio cono del tempo di asciugatura del materiale con lo stesso peso di carica, temperatura di asciugatura, grado di vuoto e altri parametri fissi. Ad esempio, imposta 120 minuti.

4. Tempo di funzionamento dell'aria compressa

L'impostazione dell'orario di funzionamento dell'aria compressa consiste nell'impostare il tempo necessario all'aria compressa per rimuovere l'acqua calda dalla camicia host dell'essiccatore sottovuoto a doppio cono. Generalmente è impostato su 3 minuti.

5. Tempo di raffreddamento del materiale

Il tempo di raffreddamento del materiale si basa su più test dell'essiccatore sottovuoto a doppio cono con lo stesso peso di carica, temperatura di essiccazione e altri parametri fissi. Ad esempio, impostalo su 30 minuti.

6. Tempo di funzionamento dell'aria compressa

L'impostazione dell'orario di lavoro dell'aria compressa consiste nell'impostare il tempo necessario all'aria compressa per scaricare l'acqua fredda nella camicia host dell'essiccatore sottovuoto a doppio cono. Generalmente è impostato su 3 minuti.

Funzionamento automatico dell'essiccatore sottovuoto a cono Rota. Video

L'asciugatrice sottovuoto a doppio cono funziona automaticamente

1. Dopo aver fatto clic sul pulsante di funzionamento automatico dell'asciugatrice sottovuoto a cono Rota, l'elettrovalvola dell'acqua calda apre la tubazione dell'acqua calda e allo stesso tempo accende la pompa dell'acqua calda per iniettare acqua calda nella camicia del barile dell'asciugatrice. In questo momento, il cilindro principale sta già ruotando e il sistema di aspirazione è in funzione.

2. Quando la temperatura dell'acqua dell'apparecchiatura di essiccazione sotto vuoto è di 80 gradi, dopo aver lavorato per 120 minuti, la pompa dell'acqua calda dell'apparecchiatura si arresta e l'elettrovalvola della conduttura dell'acqua calda chiude la conduttura dell'acqua calda.

3. L'elettrovalvola dell'aria compressa si apre automaticamente e fluisce nell'aria compressa della camicia del cilindro principale della macchina. L'aria compressa scaricherà l'acqua calda nella camicia del cilindro di asciugatura. Dopo aver lavorato per 3 minuti, l'elettrovalvola dell'aria compressa si chiude.

4. L'elettrovalvola della tubazione di raffreddamento si apre automaticamente, contemporaneamente la pompa dell'acqua fredda si apre automaticamente e l'acqua di raffreddamento viene iniettata nella camicia del cilindro di asciugatura per raffreddare il materiale. In questo momento, il sistema del vuoto e la rotazione dell'host continuano a funzionare. Dopo 30 minuti di lavoro, il processo di raffreddamento si interrompe.

5. L'elettrovalvola dell'aria compressa si apre automaticamente e fluisce nell'aria compressa della camicia del cilindro principale della macchina. L'aria compressa scaricherà l'acqua fredda nella camicia del cilindro di asciugatura. Dopo aver lavorato per 3 minuti, l'elettrovalvola dell'aria compressa si chiude.

6. A questo punto, il processo automatico termina, il cilindro ospite smette di ruotare, la pompa del vuoto smette di funzionare e l'elettrovalvola del vuoto si apre per rilasciare automaticamente il vuoto dell'intero sistema.

7. Controllare manualmente il cilindro di asciugatura in modo che ruoti fino al punto più basso per lo scarico.
