Рота конус чаң кургаткычтын автоматтык иштеши жана өзгөчөлүктөрү

Кош конус чаң кургаткыч Киришүү

The кош конус боштук кургаткыч (ошондой эле Rota конус боштук кургаткыч деп аталат) кардарлардын материалдык талаптарына ылайык ылайыкташтырылган. Бүтүндөй система ысык суу менен жылытуу тутумун, суу насосун, кургатуу негизги агрегатын, башкаруу шкафын, конденсацияны калыбына келтирүүчү жылуулук алмашуу түзүлүшүн, вакуумдук насосту, материалды муздатуу тутумун ж.б. камтыйт. Кургатылган материал токтоп турган суюктук жана суюктук эриткич болгондуктан, ал күйүүчү жана жарылуучу материалдардын категориясына кирет. Демек, бардык жабдуулар жарылуудан корголгон, анын ичинде жарылуудан корголбогон электр жылытуу түтүктөрү, жарылуудан корголбогон суу насосу, жарылуудан корголбогон негизги мотор, жарылуудан корголбогон вакуумдук насос, жарылуудан корголбогон башкаруу шкафы, жарылуудан корголбогон электромагниттик башкаруу клапаны, жарылуудан корголбогон температура сенсорлору жана башкалар. Жабдууларды эксплуатациялоонун коопсуздугун камсыз кылуу үчүн түтүк басымды чыгаруу системасы менен жабдылган.

Кош конус чаң кургаткычтын негизги өзгөчөлүктөрү

Жылытуу ыкмасы

Электр жылытуу суу системасы.

Кургатуу материалы

суюктук; кургатуучу машинанын кириш капкагы суюк түтүккө түздөн-түз туташтырылган оң аягы клапан менен жабдылган.

буулануу компоненти

Эритүүчү.

Эриткичти калыбына келтирүү

Эритүүчү конденсацияны калыбына келтирүү системасы, муздаткыч суу изоляциясы бар эриткичтин резервуары жана орнотулган суюктуктун деңгээлин өлчөгүч.

Вакуум системасы

Суу шакек вакуум системасы.

Материалды муздатуу ыкмасы

Куртка суу муздатуу жана азот муздатуу. Кургаткандан кийин негизги блоктун курткасынын ичиндеги ысык сууну ысык суу резервуарына агызып салуу үчүн күрмөгө кысылган аба автоматтык түрдө куюлат. Андан кийин материалды бөлмө температурасына чейин муздатуу үчүн муздаткыч суу автоматтык түрдө киргизилет. Ошол эле учурда, вакуум астында азот муздатуу үчүн материалдык бөлүмгө киргизилиши мүмкүн. Курткадагы сууну муздатуу жана азотту муздатуу бир эле учурда болуп, материалды муздатуу убактысын бир топ кыскартат. Муздатылгандан кийин, кысылган аба автоматтык түрдө негизги блоктун күрмөсүнө киргизилип, муздак сууну муздак суу резервуарына төгүп, кийинки кургатуу фазасына даярдалат.

Автоматтык кургатуу баскычынан кийин

SZG сериясындагы рота конус вакуумдук кургаткычтын кургатуу барабаны айланууну токтотот, вакуумдук насос иштебей калат, негизги блоктун ички вакууму автоматтык түрдө чыгарылат жана ал түшүрүү фазасына даярдыкка кирет.

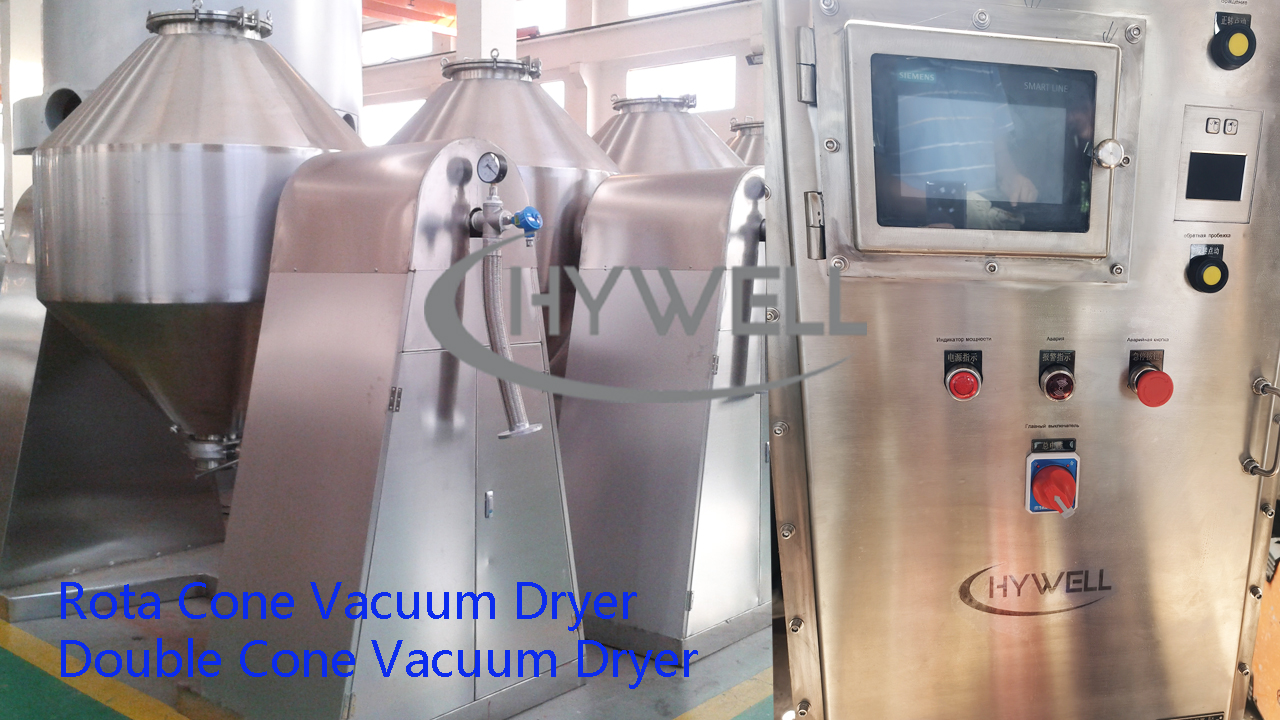

Rota конус боштук кургаткыч автоматтык иштөө режимин орнотуу

Жумуш абалын кол менен башкаруудан тышкары, бул SZG кош конустуу вакуумдук кургаткыч баскычты баштоо менен автоматтык иштөө режимин ишке ашыра алат. Орнотуу режими төмөнкүдөй:

1. Ысык суунун температурасын жөндөө

Ысык суунун температурасын орнотуңуз, диапазону: 50-100 градус, жана жылытуу үчүн жылытуу баскычын күйгүзүңүз. Мисалы, температураны 80 градуска коюңуз.

2. Хосттун айлануу ылдамдыгын орнотуу

Хосттун айлануу ылдамдыгы жыштык өзгөрткүчү тарабынан башкарылат, андыктан жыштыкты жөн гана коюңуз. Жөндөө диапазону 15-50HZ, ал эми жалпы жөндөө 30HZ.

3. Кургатуу убактысын орнотуу

Кургатуу убактысы кош конус вакуумдук кургаткычтын бир эле заряддоо салмагы, кургатуу температурасы, вакуумдук даражасы жана башка параметрлери менен материалды кургатуу убактысын кайталап сынап көрүүгө негизделген. Мисалы, 120 мүнөт коюу.

4. Кысылган абанын иштөө убактысы

Кысылган абанын иштөө убактысын коюу - бул кысылган абанын кош конус вакуумдук кургаткычтын хост курткасынан ысык сууну алып салуу убактысын коюу. Ал жалпысынан 3 мүнөткө белгиленген.

5. Материалды муздатуу убактысы

Материалды муздатуу убактысы бирдей заряддоо салмагы, кургатуу температурасы жана башка параметрлери белгиленген кош конус вакуумдук кургаткычтын бир нече сыноосуна негизделген. Мисалы, аны 30 мүнөткө коюңуз.

6. Кысылган абанын иштөө убактысы

Кысылган абанын иштөө убактысын коюу - бул кысылган абанын кош конус вакуумдук кургаткычтын хозяйствосунун күрмөсүндөгү муздак сууну чыгаруу үчүн убакытты белгилөө. Ал жалпысынан 3 мүнөткө белгиленген.

Rota конус вакуум кургаткыч автоматтык иштөө Video

Кош конус вакуум кургаткыч машина автоматтык түрдө иштейт

1. Rota конус боштук кургатуу машинанын автоматтык иштөө баскычын чыкылдаткандан кийин, ысык суу электромагниттик клапан ысык суу түтүгүн ачат жана ошол эле учурда кургаткыч баррель курткага ысык суу сайма үчүн ысык суу насосун күйгүзөт. Бул учурда негизги цилиндр мурунтан эле айланып, вакуум системасы иштеп жатат.

2. Вакуумдук кургатуучу жабдуулардын суунун температурасы 80 градус болгондо, 120 мүнөт иштегенден кийин жабдуунун ысык суу насосу токтойт, ал эми ысык суу түтүгүнүн электромагниттик клапаны ысык суу түтүгүн жаап салат.

3. Кысылган аба электромагниттик клапаны автоматтык түрдө ачылат жана негизги машина цилиндр курткасынын кысылган абасына агып кетет. Кысылган аба кургатуучу цилиндр курткасындагы ысык сууну чыгарат. 3 мүнөт иштегенден кийин кысылган аба электромагниттик клапаны жабылат.

4. Муздатуу түтүгүнүн электромагниттик клапаны автоматтык түрдө ачылат, муздак суу насосу ошол эле учурда автоматтык түрдө ачылат жана материалды муздатуу үчүн кургатуу цилиндринин курткасына муздаткыч суу куюлат. Бул учурда вакуум системасы жана хост айлануусу ишин улантууда. 30 мүнөт иштегенден кийин муздатуу процесси токтойт.

5. Кысылган аба электромагниттик клапан автоматтык түрдө ачылат жана негизги машина цилиндр куртка кысылган абага агып. Кысылган аба кургатуучу цилиндр курткасындагы муздак сууну чыгарат. 3 мүнөт иштегенден кийин кысылган аба электромагниттик клапаны жабылат.

6. Бул учурда, автоматтык жараян аяктайт, кабыл алуучу цилиндр айлануу токтойт, вакуум насосу иштебей, вакуумдук электромагниттик клапан автоматтык түрдө бүт системанын боштугун бошотуу үчүн ачылат.

7. Кургатуу бочкасын түшүрүү үчүн эң төмөнкү чекитке айлантуу үчүн кол менен башкарыңыз.
