लैब स्प्रे ड्रायर

लैब स्प्रे ड्रायर परिचय

लैब स्प्रे ड्रायर किसी घोल या घोल से सीधे सूखा पाउडर बनाने की एक विधि है। एक सतत प्रक्रिया में, तरल फीडस्टॉक को एक बेलनाकार सुखाने वाले कक्ष के भीतर, गर्म सुखाने वाली गैस की धारा में बारीक बूंदों की धुंध के रूप में फैलाया जाता है। जलीय प्रक्रियाओं में, सुखाने वाली गैस आमतौर पर हवा होती है। क्योंकि सुखाने की गति इतनी तेज़ होती है, सामग्री एक सेकंड के एक अंश में सूख जाती है जो खाद्य पदार्थों, अर्क और अन्य कार्बनिक पदार्थों जैसे थर्मल संवेदनशील सामग्रियों के लिए प्रक्रिया को व्यवहार्य बनाने में मदद करती है।

लैब स्प्रे ड्रायर एक प्रकार का सतत वायुमंडलीय ड्रायर है। कोहरे की बूंदों के रूप में तरल उच्च गति केन्द्रापसारक स्प्रे बनाने के लिए एक वायवीय या इलेक्ट्रिक परमाणुकरण उपकरण का उपयोग करें, इन कोहरे की बूंदों को सुखाने वाले कक्ष में गर्म हवा के संपर्क में रखें, और तुरंत सुखाएं। इस लैब-स्केल स्प्रे ड्रायर को अक्सर लैब हाई-स्पीड सेंट्रीफ्यूगल स्प्रे ड्रायर मशीन, हाई-स्पीड सेंट्रीफ्यूगल स्प्रे ड्रायर, लैब स्प्रे सुखाने की मशीन का नाम दिया जाता है।

कुछ विशेष सामग्रियों को फिर से सुखाने की आवश्यकता होती है प्रयोगशाला द्रव बिस्तर ड्रायर या ।आज़माएं अंतिम नमी को कम करने के लिए लैब गर्म हवा को बैच दर बैच के रूप में

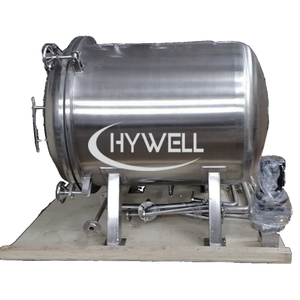

यदि तरल गाढ़ा है और पंप नहीं किया जा सकता है, तो उच्च चीनी सामग्री वाले तरल पदार्थ या गर्मी-संवेदनशील तरल पदार्थ। आप Hywell कंपनी का इस्तेमाल कर सकते हैं  उच्च दक्षता वाले वैक्यूम ड्रायर या वैक्यूम शेल्फ ड्रायर.

चक्रवात संग्रह वीडियो के साथ लैब स्प्रे ड्रायर

साइक्लोन + क्लॉथ बैग कलेक्शन वीडियो के साथ लैब स्प्रे ड्रायर

लैब स्प्रे ड्रायर विवरण

गर्म हवा सर्पिल रूप में सुखाने वाले कमरे में प्रवेश करती है और समान रूप से फ़िल्टर और गर्म होने के बाद हवा लैब स्प्रे ड्रायर के शीर्ष पर वायु वितरक में प्रवेश करती है। लैब स्प्रे ड्रायर के टॉवर के शीर्ष पर हाई-स्पीड सेंट्रीफ्यूगल एटमाइज़र से गुजरते हुए, सामग्री तरल घूम जाएगी और बेहद महीन धुंध तरल मोतियों में स्प्रे हो जाएगी। शुद्ध ताप वायु के संपर्क में आने के बहुत कम समय के माध्यम से, सामग्री को सेकंडों में अंतिम उत्पाद में सुखाया जा सकता है। अंतिम उत्पादों को सुखाने वाले टॉवर के नीचे से या छोटे पैमाने के स्प्रे ड्रायर के चक्रवातों से लगातार छोड़ा जाएगा। अपशिष्ट गैस को ब्लोअर से बाहर निकाला जाएगा। यदि कुछ सामग्री विशेष सामग्री हैं तो हाइवेल 99.9% सामग्री स्मरण तक पहुंचने के लिए सामग्री एकत्र करने के लिए बैग फिल्टर को डिजाइन करेगा। क्योंकि लैब स्प्रे ड्रायर अक्सर पाउडर इकट्ठा करने के लिए चक्रवात का उपयोग करते हैं जिसकी रिकवरी दर 93-95% होती है।

एलपीजी सीरीज लैब हाई स्पीड सेंट्रीफ्यूगल स्प्रे ड्रायर में एक तरल स्थानांतरण प्रणाली, एयर फिल्टर सिस्टम और हीटिंग सिस्टम, तरल परमाणुकरण, सुखाने वाला टॉवर, वायु निकास और सामग्री संग्रह, नियंत्रण प्रणाली और इसी तरह शामिल हैं, प्रत्येक प्रणाली की विशेषताएं नीचे दी गई हैं:

1. लैब स्प्रे ड्रायर का एयर फ़िल्टरिंग सिस्टम और हीटिंग सिस्टम

 ताजी हवा हीटर में प्रवेश करने से पहले, इसे पहले प्री और पोस्ट फिल्टर से गुजरना चाहिए, और फिर हीटिंग के लिए हीटर में प्रवेश करना चाहिए। हीटिंग विधि के लिए, ये विद्युत हीटर हैं। यह सुनिश्चित करने के लिए कि सुखाने वाला माध्यम उच्च शुद्धता के साथ सुखाने वाले कक्ष में प्रवेश करता है, गर्म हवा को लैब स्प्रे ड्रायर के सुखाने वाले कक्ष में प्रवेश करने से पहले फिल्टर से गुजरना चाहिए।

2. प्रयोगशाला स्प्रे ड्रायर की तरल स्थानांतरण प्रणाली

तरल वितरण प्रणाली में एक तरल टैंक, पंप इत्यादि शामिल होते हैं ताकि यह सुनिश्चित किया जा सके कि तरल आसानी से एटमाइज़र में प्रवेश कर सके।

3. लैब स्केल स्प्रे ड्रायर की एटमाइजिंग प्रणाली

एटमाइजिंग सिस्टम में एक इन्वर्टर वगैरह के साथ हाई-स्पीड सेंट्रीफ्यूगल एटमाइज़र होता है।

हाई-स्पीड सेंट्रीफ्यूगल एटमाइजर का पाउडर 40-120 माइक्रोन के बीच होता है।

4. लैब स्केल स्प्रे ड्रायर का ड्राईंग टावर सिस्टम

लैब स्केल स्प्रे ड्रायर के सुखाने कक्ष में सर्पिल खोल, गर्म हवा वितरक, मुख्य टॉवर और संबंधित फिटिंग शामिल हैं।

सर्पिल खोल और गर्म हवा वितरक: टावर के शीर्ष पर सर्पिल खोल और गर्म हवा वितरक टावर के अंदर वायु प्रवाह को प्रभावी ढंग से निर्देशित करने और दीवार से चिपकने वाली सामग्री से बचने के लिए विशिष्ट स्थिति के अनुसार वायु प्रवाह रोटेशन कोण को नियंत्रित कर सकते हैं। बीच में एटमाइजर लगाने की जगह होती है।

लैब स्केल स्प्रे सुखाने वाली मशीनों का सुखाने वाला टॉवर: लैब स्प्रे सुखाने वाली मशीनों की भीतरी दीवार एक एसयूएस मिरर शीट है, और आर्क वेल्डिंग द्वारा वेल्डेड है। इन्सुलेशन परत रॉक वूल है

टावर के बीच में देखने के लिए एक मैनहोल है और टावर को साफ करने और रखरखाव के लिए यह सुविधाजनक है। टावर बॉडी क्रॉस इंटरफ़ेस के लिए, पाइप एल्बो आर्क बट डिज़ाइन है, मृत कोण को कम करता है; सीलबंद प्रकार.

प्रयोगशाला स्केल स्प्रे ड्रायर का मुख्य टॉवर एक एयर हथौड़े से सुसज्जित है, जो पल्स द्वारा नियंत्रित होता है, और दीवार पर चिपकने वाली धूल से बचने के लिए मुख्य सुखाने वाले टॉवर को समय पर हिट करता है।

5. प्रयोगशाला स्केल स्प्रे ड्रायर की वायु निष्कासन और उत्पाद संग्रहण प्रणाली

प्रयोगशाला स्केल स्प्रे ड्रायर की सामग्री संग्रहण प्रणालियाँ कई प्रकार की होती हैं। जैसे चक्रवात, चक्रवात + बैग फ़िल्टर। यह विधि भौतिक संपत्ति पर ही निर्भर करती है। आउटलेट हवा के लिए फ़िल्टरिंग प्रणाली के लिए, हमारे पास अनुरोध पर एक फ़िल्टर है।

6. लैब स्केल स्प्रे ड्रायर की नियंत्रण प्रणाली

एचएमआई+पीएलसी, प्रत्येक पैरामीटर को लैब स्केल स्प्रे सुखाने वाले उपकरण की टच स्क्रीन पर प्रदर्शित किया जा सकता है। हर पैरामीटर को आसानी से नियंत्रित और रिकॉर्ड किया जा सकता है। लेकिन यह ग्राहक के निवेश को कम करने के लिए बटनों का भी उपयोग कर सकता है।

लैब स्प्रे ड्रायर विशिष्टताएँ

नमूना	रसोई गैस-5
अधिकतम नमी वाष्पीकरण (किलो)	5
प्रवेश वायु की तापमान सीमा (ºC)	100-280
आउटलेट वायु की तापमान सीमा (ºC)	60-130
ड्रायर का समय (एस)	1.0 ~ 1.5
परमाणुकरण प्रकार	रोटरी एटमाइज़र
एटमाइज़र स्पीड (आरपीएम)	24000~30000
एटमाइज़र डिस्क (मिमी)	50
गर्म करने का तरीका	बिजली
सुखाने कक्ष का व्यास	1000
सूखा पाउडर पुनर्स्थापन दर (%)	≥95
संदर्भ मशीन आयाम (एम)	1.5x1.1x2.2
संदर्भ मशीन वजन (किलो)	700
1.हाईवेल मशीनरी बिना किसी सूचना के डिजाइन का अधिकार सुरक्षित रखती है 2. प्रयोगशाला स्प्रे ड्रायर के सभी विनिर्देश यथासंभव सटीक हैं, लेकिन वे बाध्यकारी नहीं हैं।

लैब स्प्रे ड्रायर अनुप्रयोग

1. रासायनिक उद्योग के लिए लैब स्प्रे ड्रायर

सोडियम फ्लोराइड, पोटेशियम फ्लोराइड, मूल रंग और रंगद्रव्य, डाई मध्यवर्ती, मिश्रित उर्वरक, फॉर्मेल्डिहाइड सिलिकिक एसिड, उत्प्रेरक, सल्फ्यूरिक एसिड एजेंट, अमीनो एसिड, सफेद कार्बन ब्लैक, आदि।

2. लैब स्प्रे ड्रायर प्लास्टिक रेज़िन के लिए

एबी, एबीएस इमल्शन, यूरिया-फॉर्मेल्डिहाइड रेजिन, फेनोलिक रेजिन, गोंद (यूरिया) फॉर्मेल्डिहाइड रेजिन, पॉलीइथाइलीन, पॉलीविनाइल क्लोराइड, आदि।

3. खाद्य उद्योग के लिए लैब स्प्रे ड्रायर

वसा युक्त दूध पाउडर, ग्लूटेन, कोको दूध पाउडर, दूध प्रतिस्थापन पाउडर, शिकार रक्त पाउडर, अंडे का सफेद भाग (पीला), आदि।

4. भोजन और पौधों के लिए लैब स्प्रे ड्रायर

जई, चिकन का रस, कॉफ़ी, इंस्टेंट चाय, मसाला मांस, प्रोटीन, सोयाबीन, मूंगफली प्रोटीन, आदि।

5. शर्करा के लिए लैब स्प्रे ड्रायर

मकई खड़ी शराब, मकई स्टार्च, ग्लूकोज, पेक्टिन, माल्टोज़, पोटेशियम सोर्बेट, आदि।

6. सिरेमिक के लिए लैब स्प्रे ड्रायर

एल्यूमिना, टाइल सामग्री, मैग्नीशिया, तालक, आदि।

लैब स्केल स्प्रे ड्रायर का मूल संयंत्र

प्रयोगशाला स्केल स्प्रे ड्रायर का मूल संयंत्र

• तरल फ़ीड टैंक

• तरल पंप

• केन्द्रापसारक पिचकारी

• एयर इनलेट फिल्टर

• इलेक्ट्रिकल हीटर

• सुखाने का कक्ष

• चक्रवात

• पाउडर कंटेनर

• वायु नली

• निकास पंखा

• पीएलसी, टच स्क्रीन, केबल, वायरिंग और डेटा लॉगिंग के साथ नियंत्रण कक्ष

• सीढ़ियों, प्लेटफार्मों और रेलिंग के साथ समर्थन संरचना - सभी स्टेनलेस स्टील में।

लैब स्केल स्प्रे ड्रायर की हीटिंग विधि

लैब स्केल स्प्रे सुखाने की मशीन की हीटिंग विधि के लिए, यह केवल ताप स्रोत के रूप में विद्युत का उपयोग कर सकता है।

लैब स्प्रे ड्रायर की पाउडर रिकवरी यूनिट

लैब स्प्रे ड्रायर की संग्रह विधि आमतौर पर सामग्री प्राप्त करने के लिए एकल-चरण चक्रवात है। हालाँकि, सूखी सामग्री का मूल्य अधिक नहीं है और यह पर्यावरण को प्रदूषित नहीं करता है। लैब स्प्रे सुखाने की मशीन के लिए, एक-चरणीय चक्रवात संग्रह का उपयोग किया जा सकता है। हालाँकि, पर्यावरण को प्रदूषित करने वाली सामग्रियों के लिए, सामग्री संग्रह प्रणाली चक्रवात धूल हटाने और बैग धूल हटाने की प्रणाली है। ग्राहक की सामग्रियों की वास्तविक स्थिति के अनुसार विशेष रूप से डिज़ाइन किया गया।

लैब स्प्रे ड्रायर का एटमाइज़र

फ़ीड एटमाइज़र का उचित चयन महत्वपूर्ण है और यह अनुभव पर आधारित है लेकिन सूखने वाली सामग्री की विशेषताओं द्वारा नियंत्रित होता है। एटमाइज़र दो प्रकार के होते हैं:

• उच्च दबाव नोजल

• केन्द्रापसारक पिचकारी

कोई भी उत्पाद जो खर्च की गई सुखाने वाली गैसों द्वारा चैम्बर से निकाला जाता है, उसे चक्रवात या फैब्रिक फिल्टर डस्ट कलेक्टर के माध्यम से उनसे अलग किया जाता है।

लैब स्प्रे ड्रायर कैसे काम करता है

लैब की स्प्रे ड्रायर मशीन का संचालन अपेक्षाकृत सरल है। गर्म हवा या तो विद्युत हीटर द्वारा उत्पन्न होती है। एक घोल को फ़ीड उत्पाद की बूंदों के रूप में सुखाने वाले कक्ष में डाला जाता है और प्रक्रिया हवा को सुखाने वाले कक्ष के शीर्ष में पेश किया जाता है। यहां परमाणुकृत फ़ीड उत्पाद और गर्म प्रक्रिया वाली हवा के बीच तत्काल संपर्क होता है और प्रत्येक बूंद से पानी वाष्पित हो जाता है। कुशल पाउडर पृथक्करण के लिए हवा और पाउडर को सुखाने वाले कक्ष के माध्यम से चक्रवात तक ले जाया जाता है।

लैब स्प्रे ड्रायर की विशेषताएं

1. सुखाने की गति तेज है, और तरल पदार्थों के छिड़काव के बाद, सामग्रियों का सतही क्षेत्र काफी बढ़ जाता है। गर्म हवा के प्रवाह में 95-98% पानी एक पल में वाष्पित हो सकता है। सुखाने को पूरा करने में बस कुछ सेकंड का समय लगता है, जो विशेष रूप से गर्मी के प्रति संवेदनशील सामग्रियों के लिए उपयुक्त है।

2. अंतिम उत्पादों में अच्छी एकरूपता, प्रवाह क्षमता और घुलनशीलता होती है। और अंतिम उत्पाद शुद्धता में उच्च और गुणवत्ता में अच्छे हैं।

3. उत्पादन प्रक्रियाएं सरल और आसान संचालन और नियंत्रण हैं। 40-60% की तरल सामग्री की नमी (विशेष सामग्रियों के लिए, सामग्री 90% तक हो सकती है)। इसे एक बार पाउडर या कण उत्पादों में सुखाया जा सकता है।

4. लैब हाई-स्पीड सेंट्रीफ्यूगल स्प्रे ड्रायर द्वारा सुखाने की प्रक्रिया के बाद, तोड़ने और छांटने की कोई आवश्यकता नहीं है, ताकि उत्पादन में संचालन प्रक्रियाओं को कम किया जा सके और उत्पाद की शुद्धता को बढ़ाया जा सके।

5. उत्पाद के कण व्यास, ढीलापन और पानी की मात्रा को एक निश्चित सीमा के भीतर संचालन की स्थिति को बदलकर समायोजित किया जा सकता है। नियंत्रण एवं प्रबंधन करना बहुत सुविधाजनक है।

6. स्टेनलेस स्टील सामग्री, आर्क कोने डिजाइन

7. आयातित विद्युत घटक जो अधिक स्थिर होते हैं।

8. लैब हाई स्पीड सेंट्रीफ्यूगल स्प्रे ड्रायर की पीएलसी नियंत्रण प्रणाली, आपके शोध को अधिक आसान और कुशल बनाती है।

प्रयोगशाला स्प्रे ड्रायर वीडियो

लैब स्केल स्प्रे ड्रायर के लाभ

1. उत्पाद की गुणवत्ता और गुणों को प्रयोगशाला पैमाने पर स्प्रे सुखाने वाले उपकरण द्वारा संपूर्ण सुखाने के संचालन के दौरान प्रभावी ढंग से नियंत्रित और बनाए रखा जा सकता है।

2. प्रयोगशाला स्केल स्प्रे सुखाने वाले उपकरण थर्मोलैबाइल उत्पाद/फार्मास्यूटिकल्स हो सकते हैं जिन्हें वायुमंडलीय दबाव और कम तापमान पर सुखाया जा सकता है।

3. प्रयोगशाला स्केल स्प्रे ड्रायर पारंपरिक पीएलसी नियंत्रण (प्रोग्रामेबल लॉजिक कंट्रोलर) के अनुकूल निरंतर संचालन में उत्पादन की अनुमति देता है और इसे संचालित करना अपेक्षाकृत सरल है।

4. घोल, घोल, इमल्शन, पेस्ट और पिघले हुए रूप में फीडस्टॉक को पंप करने योग्य होने पर सुखाया जा सकता है।

5. संक्षारण की समस्या न्यूनतम है और प्रयोगशाला पैमाने पर स्प्रे सुखाने वाले उपकरण के निर्माण की सामग्री का चयन सरल हो गया है क्योंकि सूखी सामग्री निर्जल स्थिति में उपकरण की सतहों के संपर्क में आती है।

6. प्रयोगशाला स्केल स्प्रे ड्रायर ड्रायर क्षमता और गर्मी संवेदनशीलता के बावजूद नियंत्रणीय कण आकार, आकार, रूप, नमी सामग्री और अन्य विशिष्ट गुणों के सूखे पाउडर कणों का उत्पादन करता है।

7. प्रयोगशाला स्केल स्प्रे ड्रायर उत्पादन दरों की एक विस्तृत श्रृंखला को संभालता है और इसके डिजाइन में व्यापक लचीलापन प्रदान करता है ताकि उपयुक्त स्प्रे ड्रायर डिजाइन के चयन और उपलब्ध डिजाइनों की एक विस्तृत श्रृंखला से इसके संचालन के माध्यम से उत्पाद विनिर्देशों को आसानी से पूरा किया जा सके।
