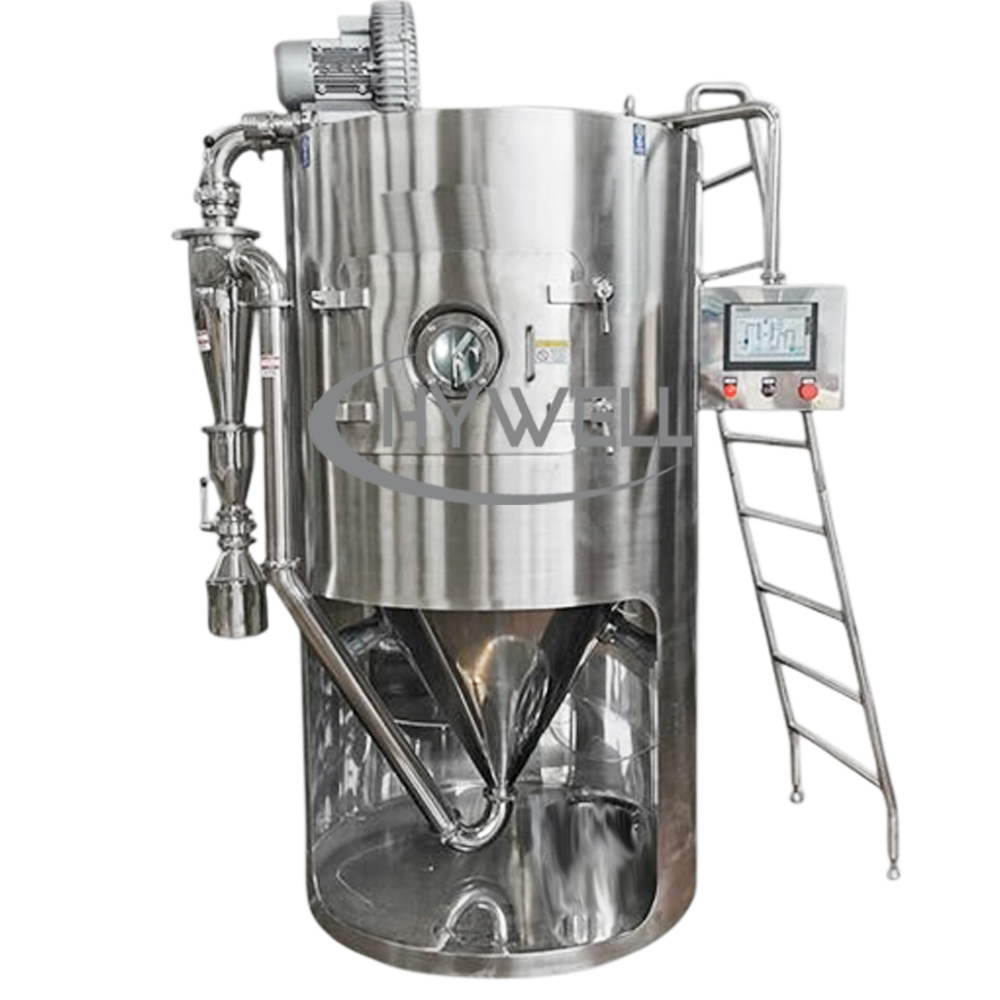

Laboratorní rozprašovací sušička

do laboratorní rozprašovací sušičky Úvod

Laboratorní sprejová sušárna je způsob výroby suchého prášku přímo z roztoku nebo suspenze. V kontinuálním procesu je kapalná surovina dispergována jako mlha jemných kapiček do proudu horkého sušícího plynu, to vše ve válcové sušící komoře. Ve vodných procesech je sušícím plynem typicky vzduch. Protože je kinetika sušení tak rychlá, materiály se suší ve zlomku sekundy, což pomáhá učinit proces životaschopným pro tepelně citlivé materiály, jako jsou potraviny, extrakty a další organické látky.

Laboratorní sprejová sušička je druh kontinuální atmosférické sušičky. Použijte pneumatické nebo elektrické rozprašovací zařízení k vytvoření kapalného vysokorychlostního odstředivého spreje jako kapiček mlhy, uvedení těchto kapek mlhy do kontaktu s horkým vzduchem v sušící komoře a okamžitého sušení. Tato rozprašovací sušička v laboratorním měřítku se často nazývá laboratorní vysokorychlostní odstředivá rozprašovací sušička, vysokorychlostní odstředivá rozprašovací sušička, laboratorní rozprašovací sušící stroj

Některé speciální materiály je třeba znovu vysušit laboratorní sušička s fluidním ložem popř Laboratorní horkovzdušné pokusy ove n jako dávka k dávce ke snížení konečné vlhkosti.

Pokud je kapalina hustá a nelze ji čerpat, kapaliny s vysokým obsahem cukru nebo kapaliny citlivé na teplo. Můžete použít společnost Hywell  Vysoce účinná vakuová sušička popř vakuová policová sušička.

Laboratorní rozprašovací sušička s videem kolekce cyklonů

Laboratorní rozprašovací sušička s cyklónem + video kolekce látkových sáčků

Popis laboratorní rozprašovací sušičky

Horký vzduch vstupuje do sušárny ve formě spirály a rovnoměrně po filtraci a zahřátí vstupuje vzduch do rozdělovače vzduchu v horní části laboratorní rozprašovací sušárny. Při průchodu vysokorychlostním odstředivým atomizérem v horní části věže laboratorní rozprašovací sušárny se kapalina materiálu otáčí a rozstřikuje se do extrémně jemných kuliček kapalné mlhy. Díky velmi krátké době kontaktu s čistým tepelným vzduchem mohou být materiály vysušeny na konečné produkty během několika sekund. Konečné produkty budou kontinuálně vypouštěny ze spodní části sušící věže nebo z cyklónů malé rozprašovací sušárny. Odpadní plyn bude odváděn z dmychadla. Hywell navrhne tkaninový filtr tak, aby shromažďoval materiály, aby bylo dosaženo 99,9% zpětného zachycení materiálů, pokud jsou některé materiály speciálními materiály. protože laboratorní rozprašovací sušička často používá pouze cyklón ke sběru prášku s mírou obnovy 93-95%.

Laboratorní vysokorychlostní odstředivá sprejová sušička řady LPG se skládá ze systému přenosu kapaliny, systému vzduchového filtru a topného systému, rozprašování kapaliny, sušící věže, odsávání vzduchu a sběru materiálu, řídicího systému atd., funkce pro každý systém, jak je uvedeno níže:

1. Systém filtrace vzduchu a topný systém laboratorní rozprašovací sušičky

 Než čerstvý vzduch vstoupí do ohřívače, měl by nejprve projít filtrem Pre & Post a poté vstoupit do ohřívače pro ohřev. U způsobu vytápění jsou to elektrické přímotopy. Aby bylo zajištěno, že sušící médium vstupuje do sušící komory s vysokou čistotou, měl by ohřátý vzduch projít filtrem před vstupem do sušící komory laboratorních sprejových sušiček.

2. Systém přenosu kapaliny u laboratorních sprejových sušiček

Systém dodávání kapaliny se skládá z nádrže na kapalinu, čerpadla atd., aby se zajistilo, že kapalina hladce vstupuje do atomizéru.

3. Rozprašovací systém rozprašovací sušárny v laboratorním měřítku

Atomizační systém se skládá z vysokorychlostního odstředivého atomizéru s invertorem a tak dále.

Prášek z vysokorychlostního odstředivého atomizéru je mezi 40-120 mikrony.

4. Systém sušící věže laboratorní rozprašovací sušárny

Sušicí komora laboratorní rozprašovací sušárny se skládá ze spirálového pláště, distributoru horkého vzduchu, hlavní věže a příslušných armatur.

Spirálová skořepina a rozdělovač horkého vzduchu: Spirálová skořepina a rozdělovač horkého vzduchu v horní části věže mohou regulovat úhel rotace proudění vzduchu podle konkrétních podmínek, aby účinně vedly proudění vzduchu uvnitř věže a zabránily přilnutí materiálu ke stěně. uprostřed je pozice pro instalaci atomizéru.

Sušicí věž laboratorních rozprašovacích sušáren: Vnitřní stěna laboratorních rozprašovacích sušicích strojů je zrcadlový plech SUS a je svařen obloukovým svařováním. Izolační vrstva je minerální vlna

Uprostřed věže je průlez a je vhodný pro čištění a údržbu věže. pro křížové rozhraní těla věže je koleno trubky obloukové provedení, snižuje mrtvý úhel; uzavřený typ.

Hlavní věž rozprašovací sušárny v laboratorním měřítku je vybavena vzduchovým kladivem řízeným pulzem a zasáhne hlavní sušicí věž včas, aby se zabránilo ulpívání prachu na stěně

5. Systém odsávání vzduchu a sběr produktu u rozprašovací sušárny v laboratorním měřítku

Systémy sběru materiálu rozprašovací sušárny v laboratorním měřítku existuje několik typů. Jako je cyklon, cyklon + pytlový filtr. Metoda závisí na samotné vlastnosti materiálu. Pro filtrační systém pro výstupní vzduch máme filtr na přání.

6. Řídicí systém rozprašovací sušárny v laboratorním měřítku

HMI+PLC, každý parametr lze zobrazit na dotykové obrazovce laboratorního zařízení pro sušení rozprašováním. Každý parametr lze snadno ovládat a zaznamenávat. ale také může používat tlačítka ke snížení klientských investic.

Specifikace laboratorní rozprašovací sušičky

Model	LPG-5
Maximální odpařování vlhkosti (kg)	5
Rozsah teplot vstupního vzduchu (ºC)	100-280
Rozsah teplot výstupního vzduchu (ºC)	60-130
Doba sušení (S)	1,0 ~ 1,5
Typ atomizace	Rotační atomizéry
Rychlost atomizéru (ot./min.)	24000~30000
Disk atomizéru (mm)	50
Způsob vytápění	Elektřina
Průměr sušící komory	1000
Obnovovací poměr sušeného prášku (%)	≥95
Referenční rozměr stroje (m)	1,5x1,1x2,2
Referenční hmotnost stroje (kg)	700
1. Strojní zařízení Hywell si vyhrazuje právo na design bez předchozího upozornění 2. Všechny specifikace laboratorní rozprašovací sušičky jsou co nejpřesnější, ale nejsou závazné.

Aplikace laboratorní rozprašovací sušičky

1. Laboratorní sprejová sušička pro chemický průmysl

Fluorid sodný, fluorid draselný, základní barviva a pigmenty, meziprodukty barviv, vícesložková hnojiva, formaldehyd kyselina křemičitá, katalyzátory, činidla na bázi kyseliny sírové, aminokyseliny, bílé saze atd.

2. Laboratorní sprejová sušička  na plastovou pryskyřici

AB, emulze ABS, močovinoformaldehydová pryskyřice, fenolová pryskyřice, lepidlo (močovina) formaldehydová pryskyřice, polyethylen, polyvinylchlorid atd.

3. Laboratorní sprejové sušárny pro potravinářský průmysl

Sušené mléko bohaté na tuk, lepek, sušené kakaové mléko, sušená náhražka mléka, prášek z lovecké krve, vaječný bílek (žlutý) atd.

4. Laboratorní sprejová sušička potravin a rostlin

Oves, kuřecí šťáva, káva, instantní čaj, koření na maso, bílkoviny, sójové boby, arašídové bílkoviny atd.

5. Laboratorní sprejové sušičky na cukry

Kukuřičný výluh, kukuřičný škrob, glukóza, pektin, maltóza, sorban draselný atd.

6. Laboratorní sprejová sušička na keramiku

Oxid hlinitý, dlaždicové materiály, hořčík, mastek atd.

Základní rostlina rozprašovací sušičky v laboratorním měřítku

Základní zařízení rozprašovací sušičky laboratorní váhy

• Nádrž na kapalinu

• Čerpadlo kapaliny

• Odstředivý atomizér

• Vstupní vzduchový filtr

• Elektrický ohřívač

• Sušicí komora

• Cyklon

• Nádoba na prášek

• Vzduchové potrubí

• Odtahový ventilátor

• Ovládací panel s PLC, dotykovou obrazovkou, kabely, kabeláží a záznamem dat

• Nosná konstrukce se schodištěm, plošinami a zábradlím – vše z nerezové oceli.

Způsob ohřevu rozprašovací sušárny v laboratorním měřítku

Pro metodu ohřevu laboratorního zařízení na sušení rozprašováním může jako zdroj tepla používat pouze elektřinu.

Jednotka pro regeneraci prášku laboratorní rozprašovací sušičky

Metodou sběru laboratorní rozprašovací sušárny je obvykle jednostupňový cyklon pro příjem materiálů. Hodnota sušených materiálů však není vysoká a neznečišťuje životní prostředí. Pro laboratorní rozprašovací sušicí stroj lze použít jednostupňový cyklónový sběr. U materiálů, které znečišťují životní prostředí, je však systém sběru materiálu cyklónové odstraňování prachu plus systém odstraňování prachu sáčkem. Speciálně navrženo podle skutečné situace materiálů zákazníka.

Atomizér laboratorní rozprašovací sušičky

Správný výběr rozprašovače je kritický a je založen na zkušenostech, ale řídí se vlastnostmi materiálu, který se má sušit. Dva typy atomizérů jsou:

• Vysokotlaké trysky

• Odstředivé atomizéry

Jakýkoli produkt, který je z komory odstraněn spotřebovanými sušícími plyny, je z nich separován pomocí cyklonu nebo sběrače prachu na tkaninovém filtru.

Jak funguje laboratorní rozprašovací sušička

Obsluha laboratorního rozprašovacího sušiče je poměrně jednoduchá. Horký vzduch je generován buď elektrickým ohřívačem. Suspenze je atomizována do sušicí komory ve formě kapiček, přiváděný produkt a procesní vzduch jsou přiváděny do horní části sušicí komory. Zde dochází k okamžitému kontaktu mezi rozprášeným vstupním produktem a zahřátým procesním vzduchem a voda se vypařuje z každé kapičky. Vzduch a prášek jsou vedeny přes sušící komoru do cyklonu pro účinnou separaci prášku.

Vlastnosti laboratorní rozprašovací sušičky

1. Rychlost sušení je vysoká a po nastříkání kapalných materiálů se povrchová plocha materiálů značně zvětší. V proudu horkého vzduchu se může v okamžiku odpařit 95-98% vody. Doba sušení trvá jen několik sekund, což je zvláště vhodné pro materiály citlivé na teplo.

2. Konečné produkty mají dobrou stejnoměrnost, tekutost a rozpustnost. a konečné produkty mají vysokou čistotu a dobrou kvalitu.

3. Výrobní postupy jsou jednoduché a snadné ovládání a ovládání. Vlhkost kapalného obsahu 40-60% (u speciálních materiálů může být obsah až 90%). Lze sušit na práškové nebo částicové produkty jednou za čas.

4. Po procesu sušení laboratorní vysokorychlostní odstředivou rozprašovací sušičkou není potřeba rozbíjení a třídění, aby se snížily provozní postupy ve výrobě a zvýšila se čistota produktu.

5. Průměry částic produktu, sypkost a obsah vody lze upravit změnou provozních podmínek v určitém rozsahu. Je velmi pohodlné provádět kontrolu a řízení.

6. Materiál z nerezové oceli, provedení obloukového rohu

7. Importované elektrické komponenty, které jsou stabilnější.

8. Řídicí systém PLC laboratorní vysokorychlostní odstředivé rozprašovací sušičky, usnadní a zefektivní váš výzkum.

Video z laboratorní rozprašovací sušičky

Výhody rozprašovací sušičky Lab Scale

1. Kvalitu a vlastnosti produktu lze účinně kontrolovat a udržovat v průběhu celé operace sušení pomocí zařízení pro sušení rozprašováním v laboratorním měřítku.

2. Zařízení pro sušení rozprašováním v laboratorním měřítku mohou být termolabilní produkty/farmaceutika, která lze sušit při atmosférickém tlaku a nízké teplotě.

3. Rozprašovací sušárna v laboratorním měřítku umožňuje výrobu v nepřetržitém provozu přizpůsobitelném konvenčnímu řízení PLC (Programmable Logic Controller) a je relativně jednoduchá na ovládání.

4. Suroviny ve formě roztoku, kaše, emulze, pasty a taveniny lze sušit, pokud je lze čerpat.

5. Problém s korozí je minimální a výběr materiálů pro konstrukci zařízení pro sušení rozprašováním v laboratorním měřítku je zjednodušen, protože vysušený materiál přichází do kontaktu s povrchy zařízení v bezvodém stavu.

6. rozprašovací sušička v laboratorním měřítku produkuje částice suchého prášku s regulovatelnou velikostí částic, tvarem, formou, obsahem vlhkosti a dalšími specifickými vlastnostmi bez ohledu na kapacitu sušičky a citlivost na teplo.

7. rozprašovací sušárna v laboratorním měřítku zvládá široký rozsah výrobních rychlostí a poskytuje rozsáhlou flexibilitu ve svém návrhu, takže specifikace produktu jsou snadno splněny výběrem vhodného designu rozprašovací sušárny a jejího provozu ze široké škály dostupných provedení.
