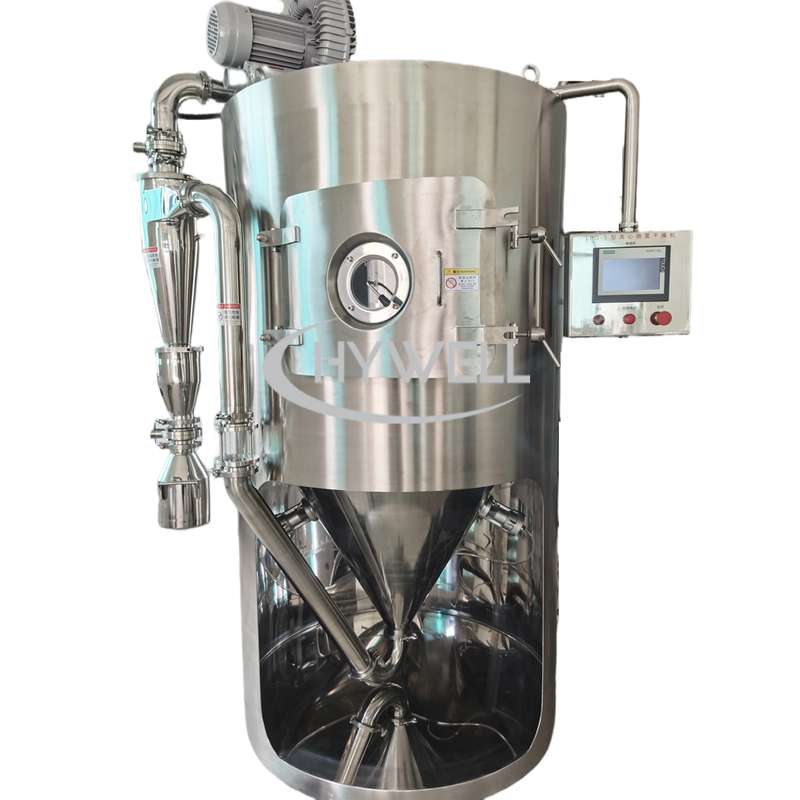

خشک کن اسپری آزمایشگاه

خشک کن اسپری آزمایشگاه مقدمه

خشک کن اسپری آزمایشگاهی روشی برای تولید پودر خشک به طور مستقیم از محلول یا دوغاب است. در یک فرآیند مداوم ، مواد اولیه مایع به عنوان غبار قطرات ریز در جریان گاز خشک کننده گرم ، همه در یک محفظه خشک کردن استوانه ای پراکنده می شود. در فرآیندهای آبی ، گاز خشک کردن به طور معمول هوا است. از آنجا که سینتیک خشک کردن بسیار سریع است ، مواد در کسری از ثانیه خشک می شوند که به شما کمک می کند تا این روند را برای مواد حساس حرارتی مانند غذاها ، عصاره ها و سایر مواد آلی زنده کند.

خشک کن اسپری آزمایشگاهی نوعی خشک کن جوی مداوم است. از یک دستگاه اتمی سازی پنوماتیک یا الکتریکی استفاده کنید تا اسپری سانتریفیوژ با سرعت بالا به عنوان قطرات مه ایجاد کنید ، این قطرات مه شکن را در تماس با هوای گرم در محفظه خشک کردن و خشک شدن آنی قرار دهید. این خشک کن اسپری در مقیاس آزمایشگاه اغلب به نام آزمایشگاه دستگاه خشک کن سانتریفیوژ با سرعت زیاد ، خشک کن اسپری گریز از مرکز سرعت ، دستگاه خشک کردن اسپری آزمایشگاه

برخی از مواد خاص نیاز به خشک شدن دوباره با خشک کن تخت مایع آزمایشگاه یا LAB HOT AIR TRY OVE N را به عنوان دسته ای به دسته ای برای کاهش رطوبت نهایی امتحان کنید.

اگر مایع ضخیم است و نمی توان پمپ کرد ، مایعات با قند زیاد یا مایعات حساس به حرارت. شما می توانید از شرکت Hywell استفاده کنید  خشک کن خلاء با راندمان بالا یا خشک کن قفسه.

خشک کن اسپری مقیاس آزمایشگاه

خشک کن اسپری آزمایشگاه

دستگاه خشک کردن اسپری آزمایشگاه

خشک کن اسپری آزمایشگاه با ویدیوی جمع آوری سیکلون

خشک کن اسپری آزمایشگاه با فیلم Cyclone +Clature Bag Video

توضیحات خشک کن آزمایشگاه

هوای گرم وارد اتاق خشک شدن به شکل مارپیچ می شود و به طور یکنواخت پس از فیلتر شدن و گرم شدن هوا وارد توزیع کننده هوا در بالای خشک کن اسپری آزمایشگاه می شود. با عبور از اتمیزر سانتریفیوژ با سرعت بالا در بالای برج خشک کن اسپری آزمایشگاه ، مایع ماده می چرخد ​​و درون دانه های مایع مه غلیظ بسیار ریز اسپری می شود. در مدت زمان بسیار کمی برای تماس با هوای خالص گرم ، مواد را می توان طی چند ثانیه به محصولات نهایی خشک کرد. محصولات نهایی به طور مداوم از پایین برج خشک کن یا از سیکلون های خشک کن اسپری در مقیاس کوچک تخلیه می شوند. گاز زباله از دمنده تخلیه می شود. در صورتی که برخی از مواد خاص هستند ، هیل فیلتر کیف را برای جمع آوری مواد برای رسیدن به 99.9 ٪ به یادآوری مواد طراحی می کند. از آنجا که خشک کن اسپری آزمایشگاه اغلب فقط از سیکلون برای جمع آوری پودر استفاده می کند که میزان بازیابی آن به عنوان 93-95 ٪ است.

LPG Series Lab با سرعت بالا اسپری سانتریفیوژ از یک سیستم انتقال مایع ، سیستم فیلتر هوا و سیستم گرمایشی ، اتمیزه کردن مایع ، خشک کردن برج ، فرسودگی هوا و جمع آوری مواد ، سیستم کنترل و غیره ویژگی های هر سیستم مانند زیر است:

1. سیستم فیلتر هوا و سیستم گرمایش خشک کن اسپری آزمایشگاه

 قبل از ورود هوای تازه به بخاری ، ابتدا باید از فیلتر Pre & Post عبور کند و سپس برای گرمایش وارد بخاری شود. برای روش گرمایش ، بخاری های الکتریکی است. برای اطمینان از اینکه محیط خشک کن با خلوص زیاد وارد محفظه خشک شدن می شود ، هوای گرم باید قبل از ورود به محفظه خشک کردن خشک کن های اسپری آزمایشگاه از طریق فیلتر عبور کند.

2. سیستم انتقال مایع خشک کن های اسپری آزمایشگاه

سیستم تحویل مایع از یک مخزن مایع ، پمپ و غیره تشکیل شده است تا اطمینان حاصل شود که مایع به آرامی وارد اتمیزر می شود.

3. سیستم اتمی سازی خشک کن اسپری مقیاس آزمایشگاه

سیستم اتمیزه کننده شامل اتمیزر گریز از مرکز با سرعت بالا با اینورتر و غیره است.

پودر از اتمیزر سانتریفیوژ با سرعت بالا بین 40-120 میکرون است.

4. خشک کن سیستم خشک کن اسپری مقیاس آزمایشگاه

محفظه خشک کردن خشک کن در مقیاس آزمایشگاه شامل پوسته مارپیچ ، توزیع کننده هوای گرم ، برج اصلی و اتصالات مربوطه است.

پوسته مارپیچ و توزیع کننده هوای گرم: پوسته مارپیچ و توزیع کننده هوای گرم در بالای برج می تواند زاویه چرخش جریان هوا را مطابق با شرایط خاص تنظیم کند تا جریان هوا را به طور موثری در داخل برج هدایت کند و از چسبیدن مواد به دیوار جلوگیری کند. در وسط موقعیتی برای نصب اتمیزر وجود دارد.

دستگاه خشک کردن دستگاه های خشک کردن اسپری مقیاس آزمایشگاه: دیواره داخلی دستگاههای خشک کردن اسپری آزمایشگاه یک ورق آینه SUS است و توسط جوش قوس جوش داده می شود. لایه عایق پشم راک است

وسط برج دارای یک سوراخ برای دیدن است و برای تمیز کردن و حفظ برج مناسب است. برای رابط کراس بدنه برج ، آرنج لوله طراحی باسن قوس است ، زاویه مرده را کاهش می دهد. نوع مهر و موم شده

برج اصلی خشک کن اسپری در مقیاس آزمایشگاهی مجهز به چکش هوا است که توسط پالس کنترل می شود و به موقع به برج خشک کردن اصلی برخورد می کند تا از چسبیدن گرد و غبار به دیوار جلوگیری شود

5. فرسودگی هوا و سیستم جمع آوری محصول خشک کن اسپری مقیاس آزمایشگاهی

سیستم های جمع آوری مواد خشک کن در مقیاس آزمایشگاهی ، انواع مختلفی وجود دارد. مانند سیکلون ، سیکلون + فیلتر کیف. این روش به خود خاصیت مادی بستگی دارد. برای سیستم فیلتر برای هوای خروجی ، در صورت درخواست یک فیلتر داریم.

6. سیستم کنترل خشک کن اسپری مقیاس آزمایشگاه

HMI+PLC ، هر پارامتر را می توان در صفحه لمسی تجهیزات خشک کردن اسپری مقیاس آزمایشگاه نمایش داد. هر پارامتر را می توان به راحتی کنترل و ضبط کرد. اما همچنین می تواند از دکمه ها برای کاهش سرمایه گذاری مشتری استفاده کند.

مشخصات خشک کن اسپری آزمایشگاه

خشک کن اسپری آزمایشگاهی

خشک کن اسپری مقیاس آزمایشگاه

دستگاه خشک کردن اسپری آزمایشگاه

کاربرد خشک کن آزمایشگاه

1. خشک کن اسپری آزمایشگاه برای صنایع شیمیایی

فلوراید سدیم ، فلوراید پتاسیم ، رنگهای اساسی و رنگدانه ها ، واسطه های رنگ ، کودهای مرکب ، اسید سیلیکیک فرمالدئید ، کاتالیزور ، مواد اسید سولفوریک ، اسیدهای آمینه ، سیاه کربن سفید و غیره.

2. خشک کن اسپری آزمایشگاه  برای رزین پلاستیکی

AB ، امولسیون ABS ، رزین اوره-فرمالدئید ، رزین فنولیک ، چسب (اوره) رزین فرمالدئید ، پلی اتیلن ، پلی وینیل کلرید و غیره.

3. خشک کن اسپری آزمایشگاه برای صنایع غذایی

پودر شیر غنی از چربی ، گلوتن ، پودر شیر کاکائو ، پودر جایگزین شیر ، پودر خون شکار ، سفیده تخم مرغ (زرد) و غیره

4. خشک کن اسپری آزمایشگاه برای غذا و گیاهان

جو دوسر ، آب مرغ ، قهوه ، چای فوری ، گوشت چاشنی ، پروتئین ، سویا ، پروتئین بادام زمینی و غیره.

5. خشک کن اسپری آزمایشگاه برای قندها

مشروب شیب دار ذرت ، نشاسته ذرت ، گلوکز ، پکتین ، مالتوز ، سوربات پتاسیم و غیره

6. خشک کن اسپری آزمایشگاه برای سرامیک

آلومینا ، مواد کاشی ، منیزیم ، تالک و غیره

گیاه اصلی خشک کن اسپری مقیاس آزمایشگاه

گیاه اصلی خشک کن اسپری مقیاس آزمایشگاهی

• مخزن خوراک مایع

• پمپ مایع

• اتمیزر گریز از مرکز

• فیلتر ورودی هوا

• بخاری الکتریکی

• محفظه خشک کن

• سیکلون

• ظرف پودر

• لوله هوا

• فن اگزوز

• کنترل پنل با PLC ، صفحه لمسی ، کابل ها ، سیم کشی و ورود به سیستم

• ساختار پشتیبانی با راه پله ها ، سکوها و نرده ها - همه در فولاد ضد زنگ.

روش گرمایش خشک کن اسپری مقیاس آزمایشگاه

برای روش گرمایشی دستگاه خشک کردن اسپری مقیاس آزمایشگاه ، فقط می تواند از یک منبع گرما از الکتریکی استفاده کند.

واحد بازیابی پودر خشک کن اسپری آزمایشگاه

روش جمع آوری خشک کن اسپری آزمایشگاه معمولاً یک سیکلون تک مرحله ای برای دریافت مواد است. با این حال ، مقدار مواد خشک شده زیاد نیست و محیط را آلوده نمی کند. برای دستگاه خشک کردن اسپری آزمایشگاه ، می توان از یک مجموعه سیکلون یک مرحله ای استفاده کرد. با این حال ، برای موادی که محیط زیست را آلوده می کنند ، سیستم جمع آوری مواد از بین بردن گرد و غبار سیکلون به علاوه سیستم حذف گرد و غبار کیسه ای است. به طور خاص با توجه به وضعیت واقعی مواد مشتری طراحی شده است.

اتمیزر خشک کن اسپری آزمایشگاه

کنترل پنل خشک کن اسپری آزمایشگاه

نور خشک کن اسپری آزمایشگاه

اتمیزر خشک کن اسپری آزمایشگاه

انتخاب مناسب اتمیزر خوراک بسیار مهم است و مبتنی بر تجربه است اما توسط ویژگی های ماده ای که باید خشک شود ، اداره می شود. دو نوع اتمیزرها عبارتند از:

• نازل های فشار قوی

• اتمیزرهای گریز از مرکز

هر محصولی که توسط گازهای خشک شده از محفظه خارج شود ، با استفاده از یک سیکلون یا جمع کننده گرد و غبار فیلتر پارچه از آنها جدا می شود.

خشک کن اسپری آزمایشگاه چگونه کار می کند

عملکرد دستگاه خشک کن اسپری آزمایشگاه نسبتاً ساده است. هوای گرم توسط هر یک از بخاری های الکتریکی تولید می شود. یک دوغاب به شکل قطرات محصول خوراک به داخل محفظه خشک کردن اتم می شود و هوای فرآیند به بالای محفظه خشک کردن وارد می شود. در اینجا یک تماس فوری بین محصول خوراک اتمی شده و هوای فرآیند گرم شده صورت می گیرد و آب از هر قطره تبخیر می شود. هوا و پودر از طریق محفظه خشک کردن به سیکلون برای جداسازی کارآمد پودر هدایت می شوند.

ویژگی های خشک کن اسپری آزمایشگاه

1. سرعت خشک کردن سریع است و پس از پاشش مواد مایع ، ناحیه سطحی مواد به شدت افزایش می یابد. در جریان هوای گرم ، 95-98 ٪ از آب می توانند در یک لحظه تبخیر شوند. زمان تکمیل خشک شدن فقط به چند ثانیه نیاز دارد ، که مخصوصاً برای مواد حساس به گرما مناسب است.

2. محصولات نهایی یکنواختی ، توانایی جریان و حلالیت خوبی دارند. و محصولات نهایی از نظر خلوص و از نظر کیفیت بسیار خوبی دارند.

3 روشهای تولید و کنترل ساده و آسان است. رطوبت محتوای مایع 40-60 ٪ (برای مواد خاص ، محتویات ممکن است تا 90 ٪ باشد) می تواند یک بار در داخل پودر یا ذرات خشک شود.

4. پس از فرآیند خشک کردن توسط خشک کن اسپری سانتریفیوژ پر سرعت آزمایشگاه ، نیازی به خرد کردن و مرتب سازی نیست ، به طوری که برای کاهش روشهای عملکرد در تولید و تقویت خلوص محصول.

5. قطر ذرات محصول ، سست بودن و محتوای آب را می توان با تغییر وضعیت عملکرد در یک محدوده خاص تنظیم کرد. انجام کنترل و مدیریت بسیار راحت است.

6. مواد استیل ضد زنگ ، طراحی گوشه قوس

7. اجزای الکتریکی وارداتی که ثبات بیشتری دارند.

8. سیستم کنترل PLC آزمایشگاه خشک کن سانتریفیوژ با سرعت بالا ، تحقیقات خود را آسان تر و کارآمدتر کنید.

فن اگزوز

پمپ مایع

قسمت بالای خشک کن اسپری آزمایشگاه

ویدیوی خشک کن اسپری آزمایشگاهی

مزایای خشک کن اسپری مقیاس آزمایشگاه

1. کیفیت و خواص محصول می تواند به طور موثری از طریق کل عملیات خشک کردن توسط تجهیزات خشک کردن اسپری مقیاس آزمایشگاهی کنترل و نگهداری شود.

2. تجهیزات خشک کردن اسپری در مقیاس آزمایشگاهی می تواند محصولات/ داروهای حرارتی باشد که می توانند در فشار اتمسفر و دمای پایین خشک شوند.

3. خشک کن اسپری مقیاس آزمایشگاهی باعث تولید در عملکرد مداوم قابل تنظیم با کنترل PLC معمولی (کنترل کننده منطق قابل برنامه ریزی) می شود و عملکرد آن نسبتاً ساده است.

4. در صورت امکان پمپ ، مواد اولیه در محلول ، دوغاب ، امولسیون ، خمیر و ذوب می توانند خشک شوند.

5. مشکل خوردگی حداقل است و انتخاب مواد ساخت تجهیزات خشک کردن اسپری در مقیاس آزمایشگاهی ساده می شود زیرا مواد خشک شده در شرایط بی آب با سطوح تجهیزات در تماس هستند.

6. خشک کن در مقیاس آزمایشگاهی ذرات پودر خشک با اندازه ذرات قابل کنترل ، شکل ، فرم ، رطوبت و سایر خصوصیات خاص را صرف نظر از ظرفیت خشک کن و حساسیت به گرما تولید می کند.

7. خشک کن اسپری مقیاس آزمایشگاهی طیف گسترده ای از نرخ تولید را کنترل می کند و انعطاف پذیری گسترده ای را در طراحی خود فراهم می کند که مشخصات محصول به راحتی از طریق انتخاب طراحی خشک کن اسپری مناسب و عملکرد آن از طیف گسترده ای از طرح های موجود روبرو می شود.
