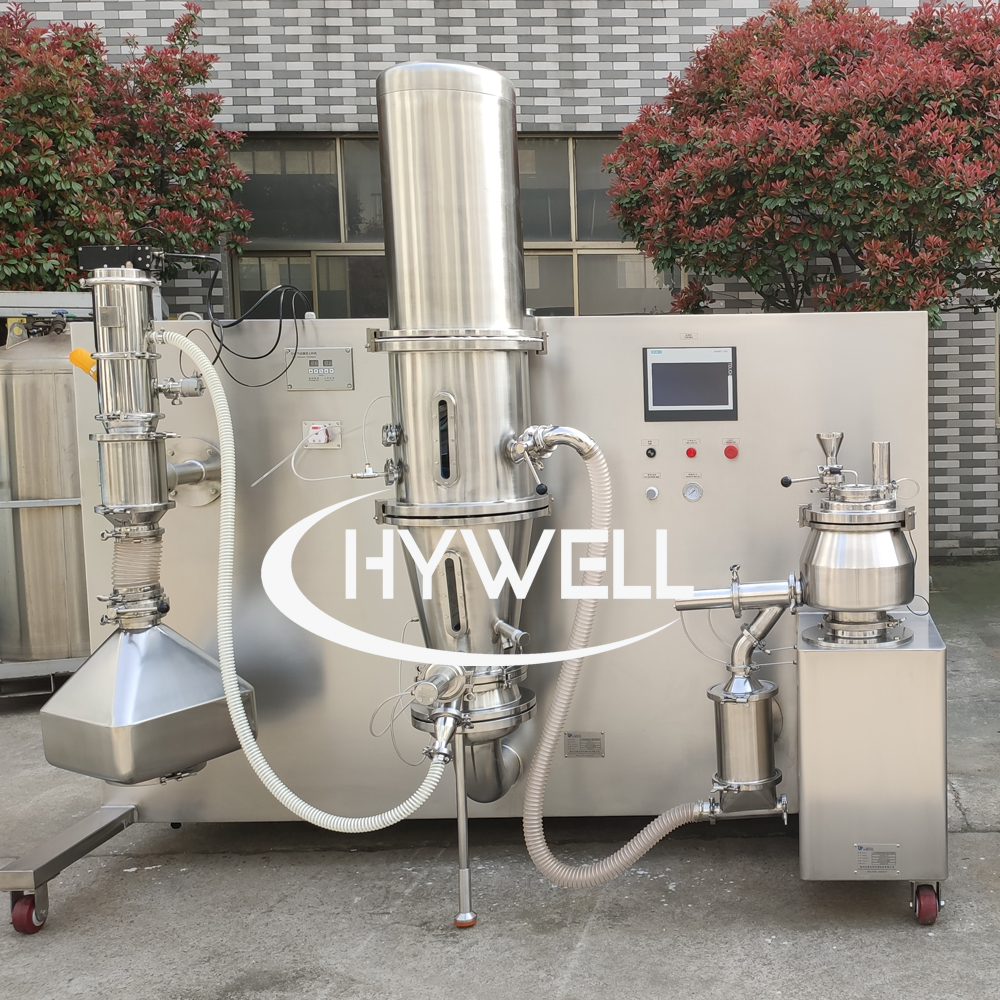

Linea di granulazione per forme di dosaggio solido farmaceutico

1.

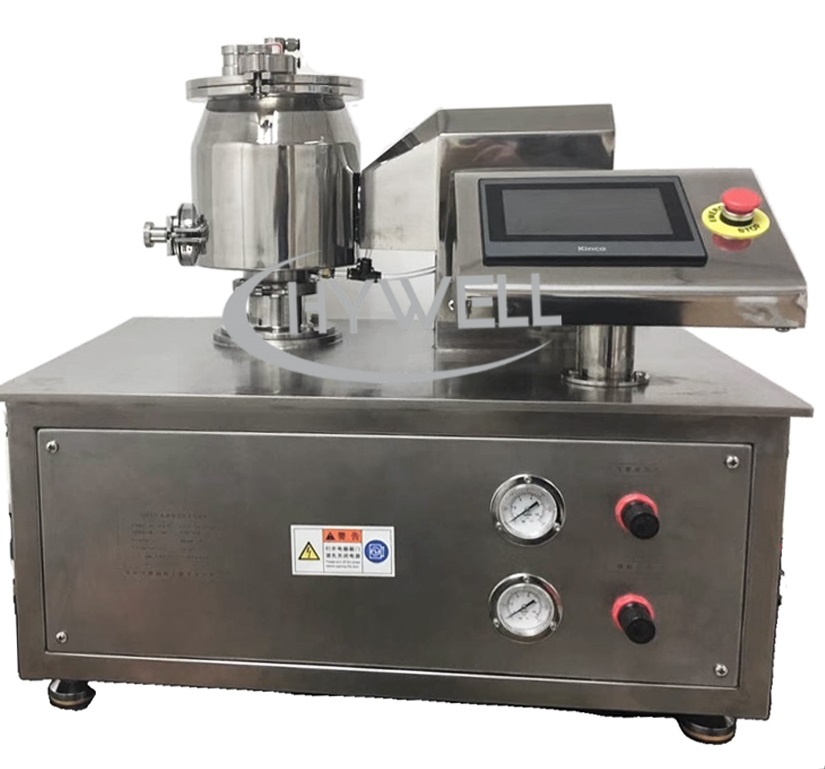

Modello

GHL-15

2.

Volume del serbatoio

L

10

3.

Materiali di carico

kg/batch

5-8

4.

Agitare la potenza

KW

2.2kw

5.

Mescola velocità

RPM

30 ～ 960 Controllo inverter

6.

Potenza del chopper

KW

0.75

7.

Velocità del chopper

RPM

50 ～ 2990 Controllo inverter

8.

Pressione dell'aria del compressore

MPA

0,4-0,6

9.

Consumo del compressore

M⊃3;/min

0.1

10.

Temperatura dei materiali

℃

Temperatura normale

11.

Rumore

db

＜ 45db

Sistema della macchina principale

Base

Struttura del telaio/piastra in acciaio inossidabile/Motore/Componenti di controllo pneumatico

Contenitore di materie prime

Il serbatoio del materiale è progettato con un cono positivo. Il materiale rotola su e giù dal basso verso l'alto durante la miscelazione e il materiale viene miscelato uniformemente. La parete interna è liscia e facile da pulire/integrato intercambiabile

Coperchio di vetro organico/porta liquida

Copertura di chiusura personalizzata per evitare perdite di polvere durante il lavoro

Lo spazio tra il coltello grande e il fondo del contenitore del materiale è inferiore a 1 mm/grande coltello e l'albero del coltello ha un dispositivo meccanico di tenuta d'aria, che impedisce all'olio lubrificante di perdite e i materiali che perdono. È facile da disassemblare e pulire.

Sistema di riempimento liquido (è richiesta atomizzazione rapida e riempimento liquido)

Riempimento del serbatoio a pressione a spruzzo atomizzante a pressione

Opzionale, lo standard è un liquido di alimentazione manuale

Dispositivo di scarico

Smontaggio pneumatico di apertura/apertura rapida per una facile pulizia

Sistema di trasmissione

Motore del marchio Connessione diretta Avvia sincrona.

Foca

TEAL MECCANICO METALLE PIÙ TILA DI GAS Viene utilizzato per garantire che nessun sporco perde dall'albero e che nessun materiale entri nella tenuta dell'albero e si blocchi.

Sistema di controllo

Mobiletto

304 Scatola di funzionamento

Modalità di controllo e funzionamento

Operazione di controllo/touch screen del programma PLC

Componenti elettrici

PLC Interfaccia/modulo/inverter di macchina umana

Componenti pneumatici

Yadek

Componenti elettrici

1

Controller programmabile di controllo principale PLC

Siemens

2

Inverter

2.2kw

Cina

3

Inverter

0.75kW

Cina

4

Master Control Condividi touchscreen condiviso e moduli di espansione di supporto

10 pollici

Siemens

5

Componenti elettrici

1 Unità

Siemens

6

Componenti pneumatici

1 Unità

Yadek

Altro

7.

Mescolare il motore

2.2kw

Wannan

8.

Motore di taglio

0.75kW

Wannan

1.

Coperchio dell'unità principale

SS304

Δ = 2,5

2.

Frame dell'unità principale

A3

Δ = 10

3.

Coperchio laterale dell'unità principale

SS304

Δ = 2

4.

Contenitore di materie prime

SS304

Δ = 6

5.

Mescolare il coltello a paletta/taglio

SS304

Δ = 8 Δ = 3

6.

Cabinet operativo

SS304

Δ = 2

7.

Guarnizione

gomma silicone

Grado alimentare

8.

Motore

NOTA: lucidatura dello specchio della superficie interna ≤ 0,4 μm, lucidatura spazzolata a superficie esterna ≤ 0,8 μm.

Capacità produttiva

Kg/h

5-50

Potenza motoria

KW

0.75

Velocità

RPM

180-1440

Modalità di velocità di controllo

-

Regolazione della velocità di controllo della frequenza

Apertura dello schermo

mm

Φ1-8

Corpo principale

Sus304

Δ = 1,5 mm

Macchine Hywell

Tramoggia

Sus304

Δ = 2mm

Macchine Hywell

Coltello a pelletizzazione

Sus304

Δ = 8

Macchine Hywell

Schermo

Sus304

Φ1-8 Specificare qualsiasi specifica

Macchine Hywell

Motore

0.75kW

Wannan

Inverter

0.75kW

Cina

Componenti elettrici

Siemens

1

Modulo funzionale

-

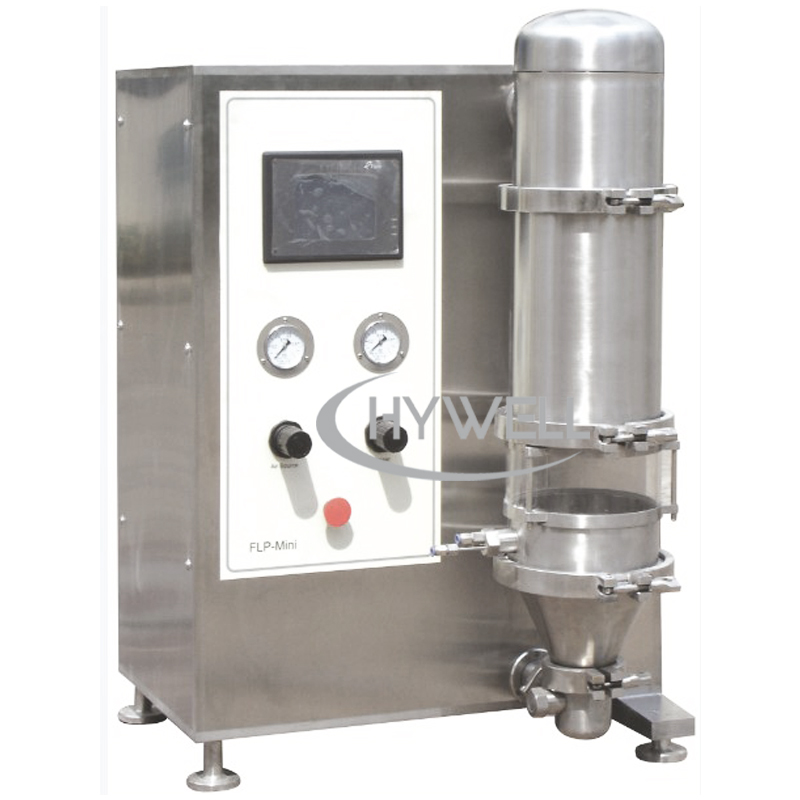

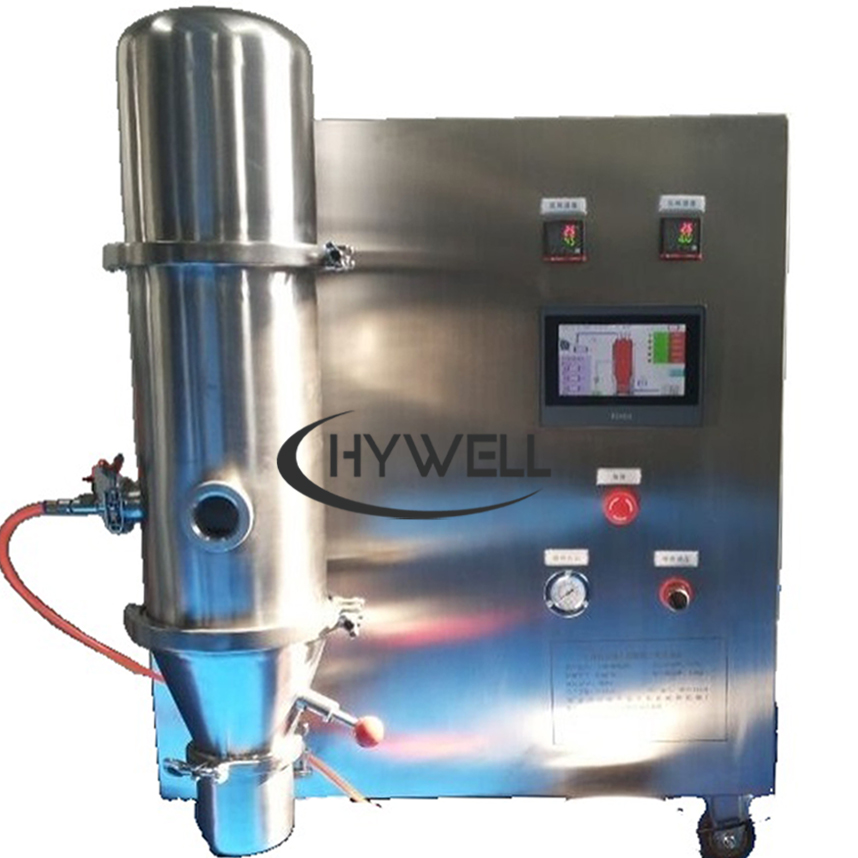

Spray superiore

-

Pentola in granuli (spray superiore)

2

Volume del contenitore di materia prima

L

20

Capacità produttiva

G/batch

3-5

3

Numero di pistole a spruzzo

Testa

1

4

Energia di riscaldamento elettrico

KW

6

5

Aria compressa

pressione

MPA

0,4-0,6

Consumo

M ³/h

0.3

6

Potenza dei fan

KW

4

7

Volume dell'aria della ventola

Hz

0 ～ 50 controllabile

8

Temperatura dell'aria di ingresso

° C.

Temperatura ambiente -100 ℃ controllabile

9

Temperatura del materiale

° C.

Display automatico

10

Portata a spruzzo

r/min

0 ～ 100 regolabili

11

Tempo di pulizia

s

Impostabile

12

Tasso di rendimento

%

≥99%

13

Umidità del prodotto

5 ‰ ～ 5% correlato all'umidità

14

Rumore

db

Trattamento di isolamento dei ventilatori meno di 65 decibel

Sistema di trattamento dell'aria di aspirazione

Filtro di efficienza primaria e secondaria

- Effetto primario (schermo in acciaio inossidabile da 100 mesh) (G4).

- Effetto medio (rete protettiva in cotone non tessuto/effetto primario (F7).

- Rilevamento della differenza di pressione, display del misuratore.

Tubo di riscaldamento elettrico

- 304 tubo di riscaldamento elettrico in acciaio inossidabile.

- Armadio in acciaio inossidabile, utilizzando la regolazione del controllo analogico del modulo di temperatura Siemens per garantire l'accuratezza del controllo della temperatura di ± 3 ℃.

Mobiletto

- Filtro junior e ad alta efficienza: singolo strato, riscaldatore: profilo speciale, isolamento a doppio strato.

Tubo di ingresso dell'aria

- 90 ° di alimentazione dell'aria dal processore di ingresso dell'aria alla base del cilindro.

- Il numero di dotti è limitato al layout delle apparecchiature standard fornito nel diagramma di layout (Nota: i componenti sopra e parte del dotto di alimentazione dell'aria sono installati in sale non pulite).

- L'interfaccia rapida del sensore di temperatura del condotto di alimentazione dell'aria vicino alla base del cilindro.

Sequenza di installazione

-Contenitore filtro-efficienza del filtro efficienza di efficienza primaria e media

Sistema della macchina principale

Fondazione

- collegato ai supporti laterali, design sospeso, facile da pulire l'attrezzatura e il pavimento.

- Dotato di un'uscita di scarico con una connessione aperta rapida nel punto più basso.

- Airbag ermetico sulla base.

- sigillo airbag tra la base e l'anello superiore

Serbatoio dei materiali

- Contenitore di materie prime a spruzzo superiore.

- L'asta di tiro per lo spostamento del contenitore è dotata di guarnizioni fisse a due altezza per garantire l'inserimento bilanciato del contenitore.

- Gli alberi eccentrici sono impostati su entrambi i lati del contenitore, che cooperano con il supporto e limitano la piastra di sedile sul carrello per garantire l'orizzontalità del contenitore.

- Una finestra in plexiglass è impostata nella parte anteriore e posteriore del contenitore, sigillata con un cuscinetto in silicone.

- Il contenitore è dotato di un campionatore di prodotti.

- La parte inferiore del contenitore è dotata di una piastra di distribuzione del flusso d'aria del turbinio e una maglia in acciaio inossidabile.

Dispositivo di scarico automatico

- Il cilindro controlla la valvola di scarico.

- Viene utilizzato per scarico automatico chiuso e la porta di scarico è inferiore allo schermo per garantire una scarica pulita.

- Dopo il completamento del dispositivo di scarico chiuso, può essere completamente smontata e pulito, senza angoli morti sanitari.

Camera di asciugatura della granulazione a spruzzo

- sospeso sul supporto laterale, può essere ruotato in orizzontale.

- Più fori di montaggio di pistola a spruzzo disposti verticalmente e fori, i coperchi del foro adottano una struttura a rilascio rapido, facile da installare e rimuovere. Dopo l'installazione, il coperchio del foro è a filo con la parete interna del cilindro.

- Finestra in vetro temperato, sigillato con cuscinetto in silicone.

- Impostare la porta di alimentazione a pressione negativa e la valvola pneumatica a rilascio rapido con un adeguato angolo di inclinazione per utilizzare la pressione negativa dell'apparecchiatura per alimentare ed evitare l'accumulo di materiale.

Camera del filtro

-Rimozione della polvere di vibrazione del filtro anti-statico di tipo Bag, stato di fluidizzazione continua, granulazione a spruzzo continuo e asciugatura.

- Struttura speciale del telaio di sospensione del filtro con guida automatica e funzione di bloccaggio.

- Sistema di sollevamento del cilindro, comodo per il sollevamento e l'installazione di sacchetto del filtro, sistema di rimozione della polvere con dispositivo a canna di guida.

- Automatico a gestione pneumaticamente aperta/chiusa. Il guarnizione della faccia di fine verso il basso, un buon effetto di tenuta, migliora l'efficienza di pulizia della polvere del filtro. Può evitare che il riflusso dell'aria non pulito inquinò il cilindro e l'area pulita.

- Finestra di vetro organico, sigillato con cuscinetto in silicone, utilizzata per osservare le condizioni di lavoro della borsa del filtro del prodotto.

- Interfaccia rapida del sensore di temperatura sul tubo corto di scarico.

Luce di osservazione

- Una finestra di osservazione è impostata sul retro della camera di essiccazione di granulazione a spruzzo (inclusa l'aggiunta di una finestra), dotata di un riflettore di illuminazione.

Base cilindro e guarnizione dell'airbag ad anello superiore

- È impostato un airbag in silicone tra la base del cilindro e l'anello superiore e l'airbag è gonfiato e sigillato. (Inclusa l'aggiunta di un'interfaccia rapida per l'aria compressa sulla base).

Spruzzare il sistema liquido

Pistola a spruzzo

-Sprinkler a pressione singolo a testa singola, design di atomizzazione a tre stadi, rapporto di miscelazione 'gas-liquid-gas ' migliorato, lavorazione a CNC ad alta precisione, buona qualità di atomizzazione, nessun fenomeno a flusso liquido simile a una goccia o lineare.

- Tutti i media entrano nell'irrigatore dalle rispettive condutture nel corpo della pistola coassiale e il corpo della pistola è dotato di un perno di posizionamento e un dado di bloccaggio.

- Un dispositivo di controllo per regolare manualmente la pressione dell'aria di atomizzazione attraverso una valvola di riduzione della pressione.

pompa di alimentazione liquida

- Testa della pompa peristaltica di alta qualità, trasmissione di regolamentazione della velocità coerente dedicata, non è richiesta la scheda di estensione esterna.

Sistema d'aria di scarico

Fan

- Ventola centrifuga ad alta pressione con ammortizzatore, installato nella scatola.

- L'ingresso e l'uscita della ventola sono collegati al tubo di scarico e al silenziatore attraverso giunti flessibili per isolare la vibrazione della ventola.

Condotto di scarico

- Il tubo di scarico dalla ventola allo scarico della camera del filtro è installato nella stanza non purificata. Il numero di tubi è fornito secondo il diagramma di installazione dell'apparecchiatura.

La ventola modifica automaticamente la frequenza per regolare il volume dell'aria

Regolazione automatica del volume dell'aria

Sistema di controllo

Gabinetto di corrente forte e debole

- La scatola operativa è realizzata in SUS304 ed è collocata in sala operatoria, soddisfacendo i requisiti GMP.

- La scatola operativa ha strumenti di visualizzazione e un'interfaccia di operazione touchscreen.

- La scatola elettrica contiene tutti gli apparecchi elettrici di controllo necessari, incluso il controller del programma PLC, l'interruttore dell'aria, il relè, il contattore, l'inverter, ecc.

Modalità di controllo e funzionamento

- Controllo del programma PLC, interfaccia cinese e inglese, impostazione dei dati, ecc.

- Impostazioni PLC per il blocco di accensione/off.

- Temperatura, pressione dell'aria di atomizzazione, velocità della pompa di alimentazione liquida, ciclo di pulizia delle polveri e frequenza (display e impostazione del touchscreen), conversione della frequenza della ventola.

- touch screen, invece di pulsanti di controllo. Schermata intuitiva e visualizzazione di parametri multipli, impostazione e regolazione flessibili.

Archiviazione del programma di processo

Può archiviare 20 set di programmi di processo di miscelazione con ricette diverse.

Accesso alla sicurezza del sistema

La fabbrica imposta 3 livelli di password di accesso con autorizzazioni diverse per garantire la sicurezza dei dati del sistema e l'integrità dei dati.

Documentazione

Registrare i nomi, le procedure di processo e gli operatori dei 20 gruppi di farmaci prodotti di recente per la query di tracciabilità; I dati possono essere esportati in un'unità flash USB.

Allarme di errore

Allarme per la perdita di normali condizioni di produzione, allarme sovraccarico.

Componenti pneumatici

- Elemento di controllo dell'esecuzione.

1

Capacità di trasporto

50-300 kg/h

2

Volume vincolante

1.1L

3

Pressione di lavoro

0.4-0.6MPA

4

Consumo di aria compressa

180nl/min

Generatore di vuoto

1 pezzo

Cina

304 filtro in acciaio inossidabile

4 pezzi

Cina

Tramosino a vuoto (SUS304)

1 set

Macchine Hywell

Sistema di backflush dell'aria compressa

1 set

1 Unità

Cina

Parti pneumatiche

Cina

Sistema di controllo

Circuito

1 set

Macchine Hywell

Sfruttamento dell'alimentazione

1 pezzo

Cina

Valvola del solenoide

1 pezzo

Cina

Tubo di aspirazione (φ25)

Tubo PU importato (grado alimentare)

3 metri

Cina

Ugello di aspirazione in acciaio inossidabile (φ25)

1 pezzo

Macchine Hywell

Capacità produttiva

Kg/h

5-50

Potenza motoria

KW

0.75

Velocità

RPM

180-1440

Modalità di velocità di controllo

-

Velocità di controllo della conversione di frequenza

Apertura dello schermo

mm

Φ1-8

Corpo principale

Sus304

Δ = 1,5 mm

Macchine Hywell

Tramoggia

Sus304

Δ = 2mm

Macchine Hywell

Coltello a pelletizzazione

Sus304

Δ = 8

Macchine Hywell

Schermo

Sus304

Φ1-8 Specificare qualsiasi specifica

Macchine Hywell

Motore

0.75kW

Wanan

Inverter

0.75kW

Cina

Componenti elettrici

Siemens

1

Modello

-

HF-30

2

Capacità della tramoggia

L

30

3

Carico di lavoro massimo

Kg

2-15

4

Fattore di riempimento

0,5-0,8

5

Velocità di lavoro

r/min

3-25/ regolabile

6

Potenza motoria

KW

0.55

Alimentazione

Mangime manuale

L'operatore apre il coperchio della tramoggia di miscelazione e aggiunge manualmente i materiali

Di base

Miscelazione

Controllo a velocità mista

Regolabile all'interno (3 ～ 25) intervallo di giri / min

Di base

Impostazione del tempo

Può essere impostato arbitrariamente entro (0 ～ 60) min

Di base

Direzione di rotazione

Rotazione a direzione singola

Di base

Impostazione teatrale

Imposta miscelazione della velocità → Posizionamento di rotazione

Di base

Scarico

Scarico di gravità

Posizionare il materiale che riceve il contenitore sotto la valvola a farfalla di scarico e aprire la valvola a farfalla per lo scarico della gravità.

Di base

Automazione del processo

Unità principale

Δ = 1,5 mm

Canale interno acciaio/esterno SS304

Hywell

Tramoggia

30L

SS304

Hywell

Porta di alimentazione

SS304

Hywell

Porta di scarico

Valvola a farfalla in acciaio inossidabile

Hywell

Componenti elettrici

Pulsante tocco

Chint

Motore corrispondente

0,55KW

Wanan

Fondo di silo con ruote

∅50

Staffa 304/poliuretano ruota

Cina
